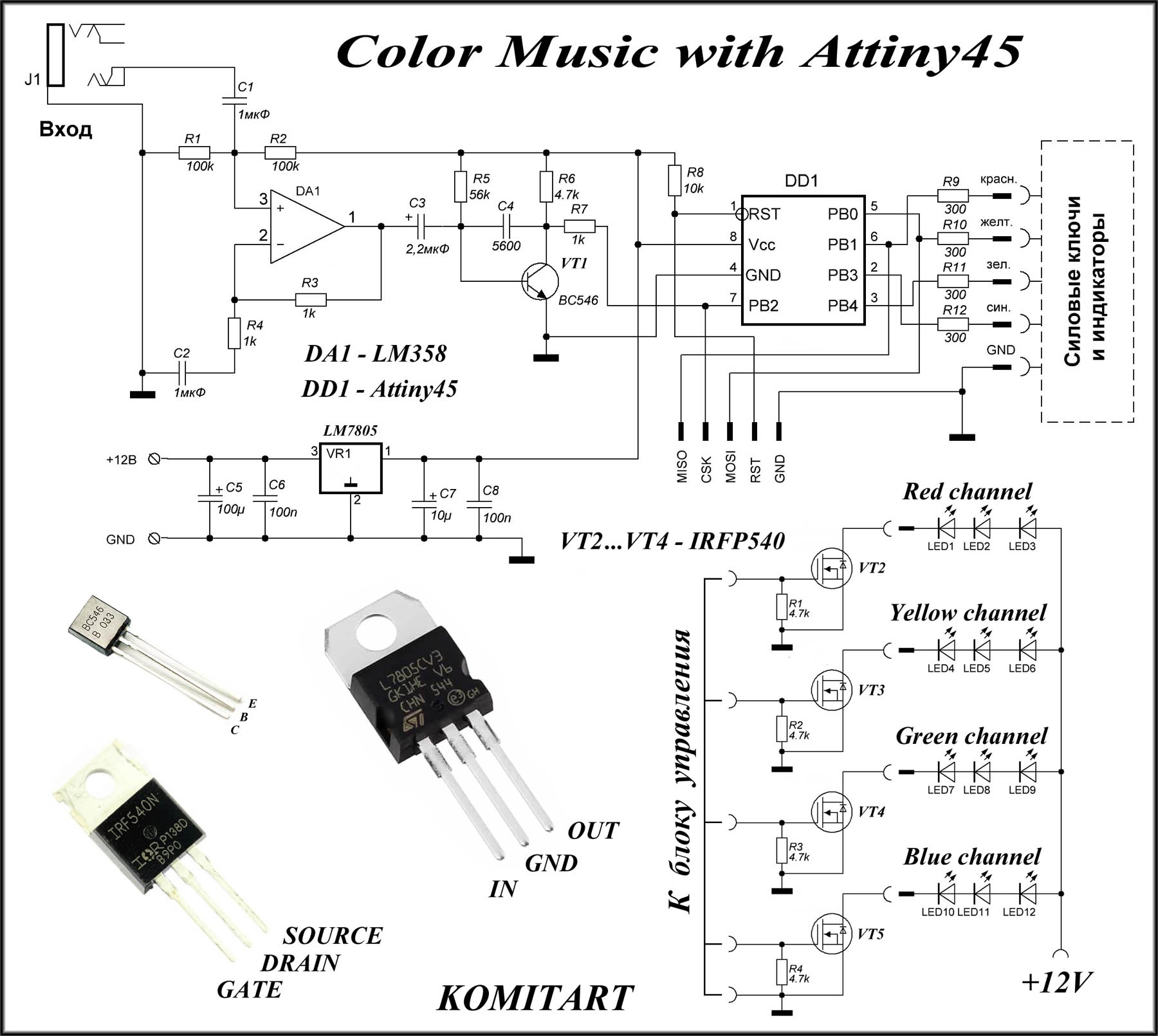

Схема ЦМУ на Attiny45.  Приветствую, друзья. У многих радиолюбителей не пропадает интерес ко всякого рода моргушкам, поэтому речь в этой статье пойдет о цветомузыкальной установке, построенной на микроконтроллере Attiny45. Эту схему можно встретить на множестве сайтов, таких, как drive2, radiostend, схема-авто, и т. д. , но печатная плата на всех этих сайтах одна и та же, и выполнена она на SMD элементах. Кстати тексты описаний к этой схеме на всех этих сайтах тоже одинаковые, вероятно авторов совершенно не беспокоит оригинальность описаний, поэтому такую картину можно отнести к плагиату. В общем, если вам будет необходимо, вы без проблем сможете найти эти статьи через поиск, и прочитать недостающую информацию, потому что переписывать это описание заново нет никакой необходимости. В общем, решил я набросать печатную плату с применением обычных комплектующих, которые наиболее приемлемы большинству радиолюбителей, соответственно и микроконтроллер был выбран в корпусе DIP-8. Изначально схема была разбита на 2 части, это плата управления, и плата ключей, я решил не дробить схему и выполнить компановку всех элементов на одном куске стеклотекстолита. Принципиальная схема цветомузыкальной установки приведена ниже:  Плату делал для возможности её изготовления на одностороннем фольгированном стеклотекстолите, поэтому без трех перемычек не обошлось, но тем не менее плата получилась довольно компактной. Размер 50 х 80 mm. На слое шелкографии проставил и номиналы элементов, и их нумерацию.Вид платы цветомузыки в формате LAY6 вы можете видеть на рисунках ниже:   Список элементов схемы цветомузыкальной установки: - DA1 - LM358 - 1 шт. - DD1 - микроконтроллер Attiny45 - 1 шт. - VR1 - интегральный стабилизатор LM7805 - 1 шт. - VT1, VT2, VT3, VT4 - IRFP540 - 4 шт. (ключи) - VT1 блок управления - BC546 - 1 шт. - R1, R2 - 100k - 2 шт. - R3, R4, R7 - 1k - 3 шт. - R5 - 56k - 1 шт. - R6 + в ключи - 4k7 - 5 шт. - R8 - 10k - 1 шт. - R9, R10, R11, R12 - 300R - 4 шт. - C1, C2 - 1uF/100V пленка NP - 2 шт. - C3 - 2,2uF/50V - 1 шт. - C4 - 5600p (5n6) - 1 шт. - C5 - 100uF/25V - 1 шт. - C6, C8 - 100n - 2 шт. - C7 - 10uF/16V - 1 шт. - Разъем 5 Pin 5 mm - 1 шт. (выходы с ключей) - Разъем 2 Pin 5 mm - 1 шт. (питание) - Разъем 2 Pin 2,54 mm - 1 шт. (вход) Удачного повторения. Размер архива - 5,2 Mb.
