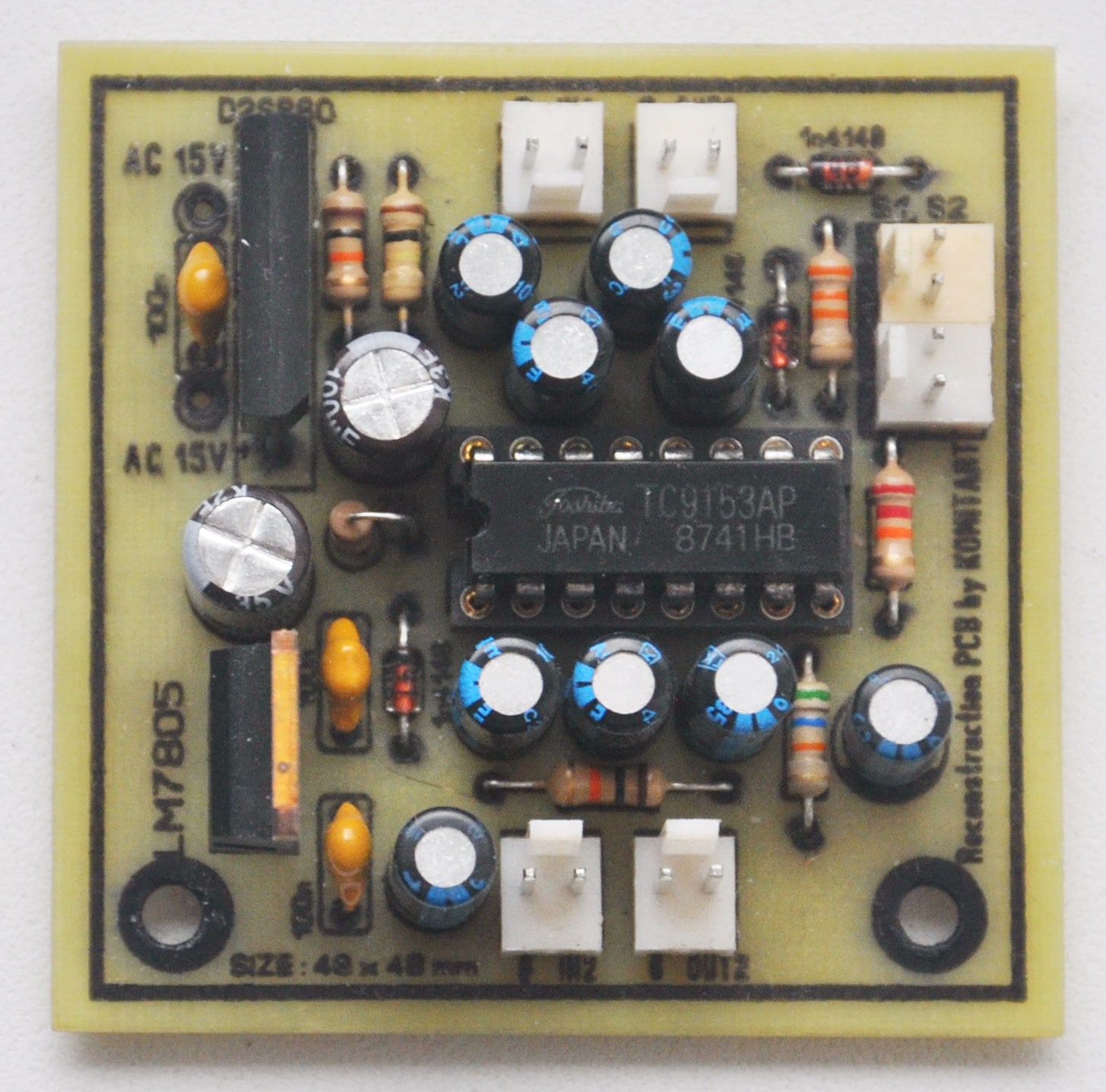

Digital volume control with KA2250 (TC9153AP).  Сегодня я подготовил для вас материал для сборки цифрового регулятора громкости. Это устройство позволяет избавиться от использования переменного резистора и управлять громкостью двумя кнопками Vol+ и Vol-. В сети схем полно, но ни на одном сайте я не нашел достойной печатной платы, да и на многих сайтах я заметил одну и ту же распространенную ошибку, номиналы резисторов R1 и R3 поменяны местами, и эта ошибка оговаривается на многих форумах. В общем, принципиальную схему я перерисовал заново:  Как видите, схема регулятора построена на микросхеме KA2250, её без проблем можно заменить на Тошибовскую TC9153AP, это два полных аналога. Как по мне, так я бы отдал предпочтение TC9153AP, но это лично моё субъективное мнение. Печатная плата регулятора небольшая, чуть больше спичечного коробка, её размер 48 х 48 mm. За основу взял один из вариантов, найденных в сети, убрал с неё SMD элементы, что то раздвинул, что то переставил, полностью переделал слой шелкографии (не знаю по каким соображениям автор печатки решил все надписи делать на слое, на котором рисуется контур обрезки печатной платы), заменил все корявые макросы элементов на свои, на место входов/выходов сигнала и подсоединения кнопок управления установил разъемы с расстоянием между ножками 2,54 mm. В результате мой вариант печатной платы регулятора громкости в формате LAY6 стал таким:   Ещё на что хочу обратить ваше внимание, плата рассчитана на установку диодного моста D2SB 60, так же можно ставить и другие из этой линейки, например, D2SB 05, D2SB 10, D2SB 20, D2SB 40, D2SB 80, все они на ток 2 Ампера, различия по максимальному напряжению, самый слабый из них D2SB 05, он на 2A 50V. Список элементов схемы Digital volume control: Микросхемы: - IC1 - KA2250 или TC9153AP - 1 шт. (можно установить в панельку 16 Pin, и если попадётся косячная МС, её без проблем можно будет заменить на другую). - IC2 - LM7805 - 1 шт. Диоды, мосты: - VDS1 - D2SB 60 - 1 шт. (в архиве есть Datasheet на эту линейку диодных мостов) - VD1, VD2, VD3 - 1N4148 - 3 шт. Резисторы: - R1 - 51k - 1 шт. - R2, R5 - 22k - 2 шт. - R3, R7 - 10k - 2 шт. - R4 - 33k - 1 шт. - R6 - 100k - 1 шт. Конденсаторы: - C1, C2, C3, C5, C6, C7, C8 - 4,7mF/16(25)V - 7 шт. - C4 - 22mF/16(25)V - 1 шт. - C9, C13 - 100mF/16(25)V - 2 шт. - C10 - 10mF/16(25)V - 1 шт. - C11, C12, C14 - 100n (0,1mF) - 3 шт. Остальное: - Кнопки без фиксации - 2 шт. - Разъемы - на ваше усмотрение. Схема не требует каких-либо настроек, и если она собрана без косяков и из нормального качества элементов - работает сразу. Удачного повторения. Фото платы регулятора в сборе ниже:
