8-05-2019, 23:51

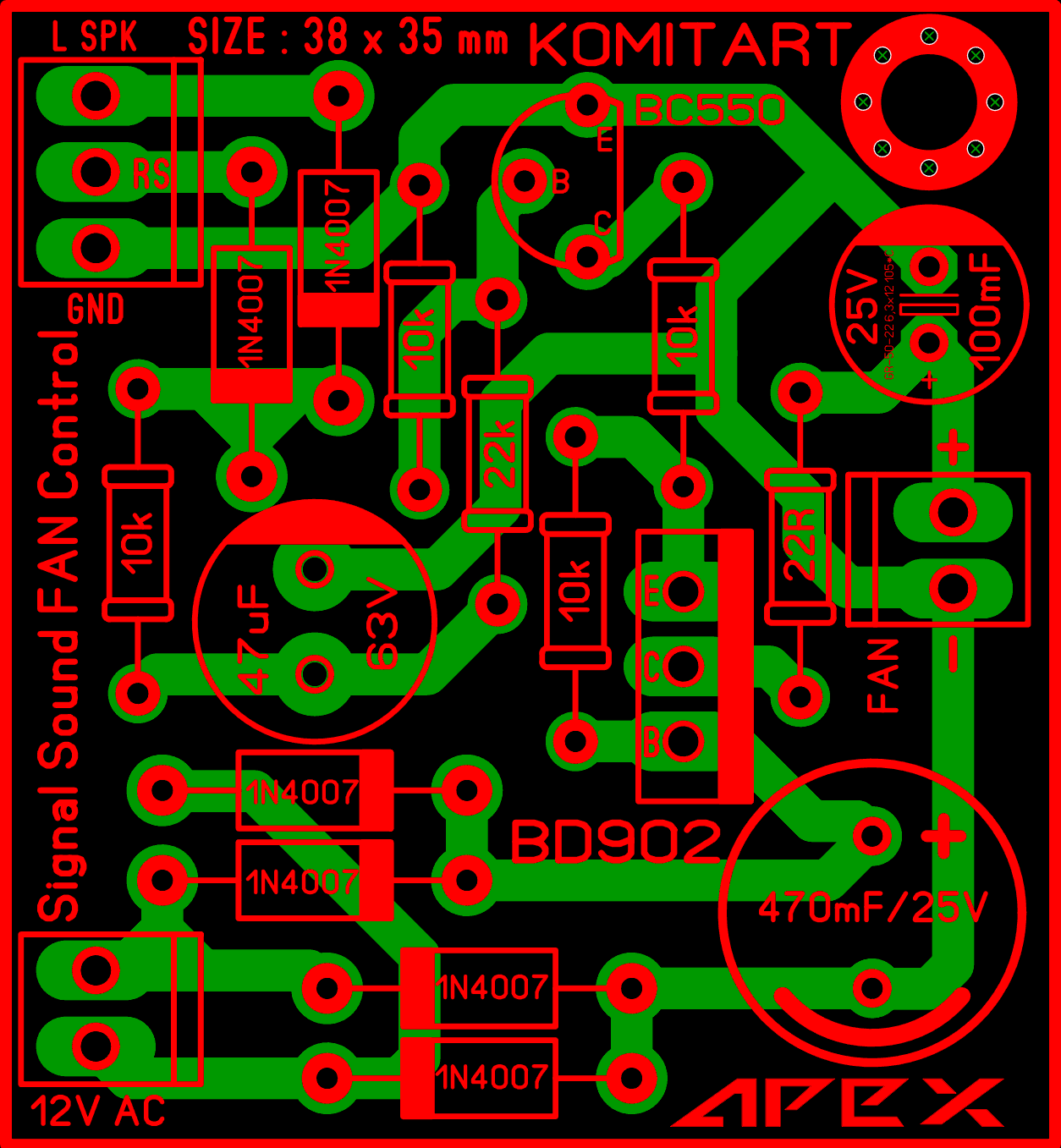

Управление вентилятором 12V для усилителя.  Приветствую, друзья. В этой статье я подобрал материал для повторения блока управления вентилятором, предназначенным для принудительного охлаждения радиатора с мощными выходными транзисторами звукового усилителя мощности. Этот проект сделал Миле Славковик (APEX), исходники взяты с форума Diyaudio. Я не стал дробить материал на две статьи, поэтому ниже мы рассмотрим два варианта управления кулером, это увеличение оборотов при возрастании температуры поверхности радиатора, к которой прикреплен датчик (терморезистор), и второй вариант, когда обороты увеличиваются в зависимости от отдаваемой мощности усилителя в нагрузку, простыми словами, чем больше громкость, тем выше обороты вентилятора. И так, схема с зависимостью от температуры с терморезистором NTC:  При создании платы использовал разводку авторского варианта с небольшими изменениями, немного выронял расположение элементов на плате, выглядит лейка так:   Список элементов схемы управления кулером с зависимостью от температуры: Транзисторы: - Q1 - BC517 - 1 шт. - Q2 - BD139 - 1 шт. Диоды: - D1 - 1N4148 - 1 шт. Резисторы: - R1 - 47kom/0,25W - 1 шт. - R2 - 2,2kom/0,25W - 1 шт. - R3 - 1Mom/0,25W - 1 шт. - R4 - 22R/5W - 1 шт. - Терморезистор NTC 10k - 1 шт. Конденсаторы: - C1 - 100mF/16V электролит - 1 шт. Как пишет автор, данная схема регулирует обороты мотора вентилятора, расчитанного на напряжение питания 12V DC, и полные обороты достигаются при температуре радиатора более 60 градусов. На плату можно подавать 15, 18, или 24V DC, поэтому в цепи вентилятора стоит токоограничивающий резистор 22R/5W. При питании 12V DC этот мощный резистор из схемы можно исключить. Номинал терморезистора влияет на то, при какой температуре вентилятор начнет увеличивать обороты, можете поэкпериментировать с NTC в пределах 6k8...47k если хотите изменить порог реагирования блока управления. Схема второго варианта (в зависимости от мощности отдаваемой усилителем в нагрузку):  Плата блока управления кулером по второму варианту:   Список элементов (2-й вариант): Транзисторы: - Q1 - BC550 - 1 шт. - Q2 - BD902 - 1 шт. Диоды: - D1, D2 - 1N4007 - 2 шт. Резисторы: - R1, R3, R4, R5 - 10kom/0,25W - 4 шт. - R2 - 22kom/0,25W - 1 шт. - R6 - 22R/5W - 1 шт. - Терморезистор NTC 10k - 1 шт. Конденсаторы: - C1 - 47mF/63V электролит - 1 шт. - C2 - 100mF/25V электролит - 1 шт. Я особо не вникал, какой из способов регулировки оборотов вентилятора лучше и практичнее, поэтому выбор остается за вами, если есть сомнения - почитайте форумы, наверняка эта тема уже обсосана, и не один раз. Удачного повторения.
