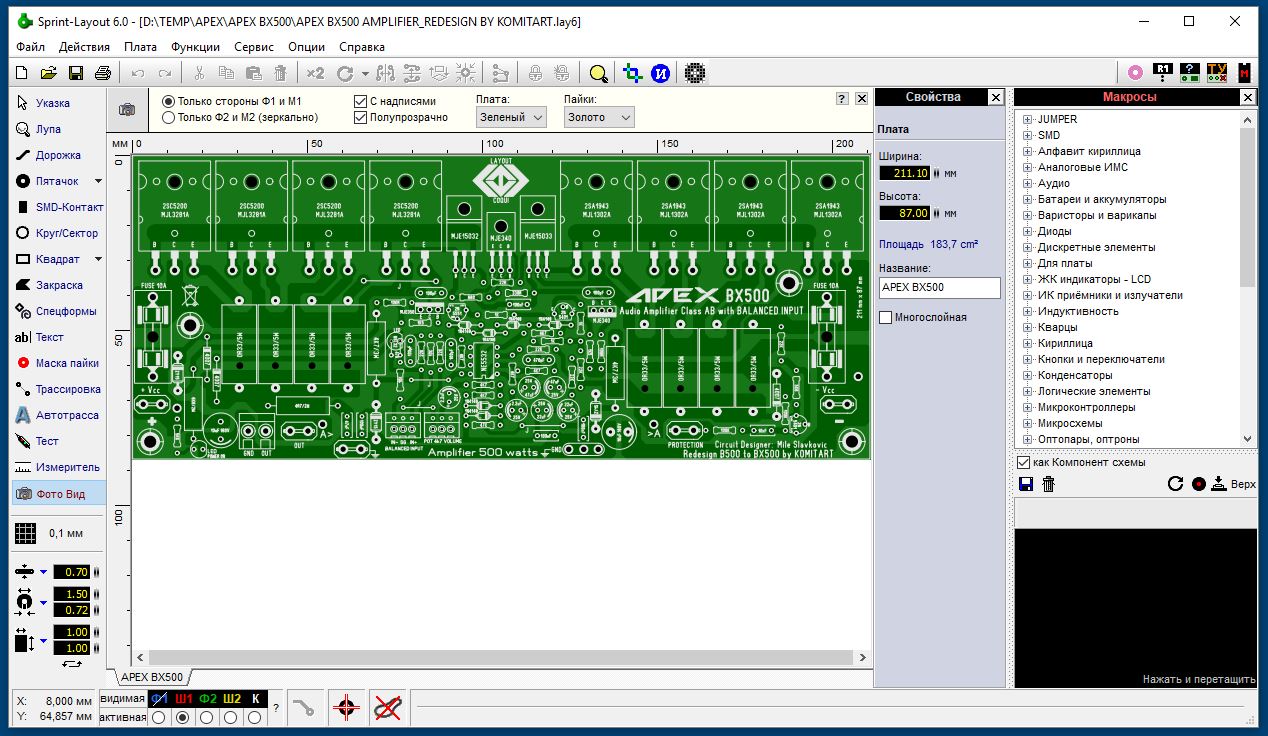

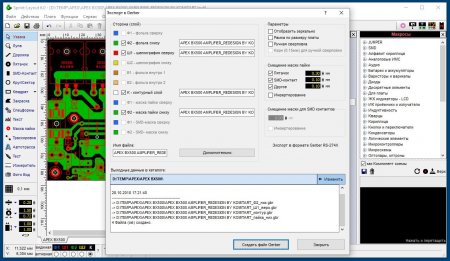

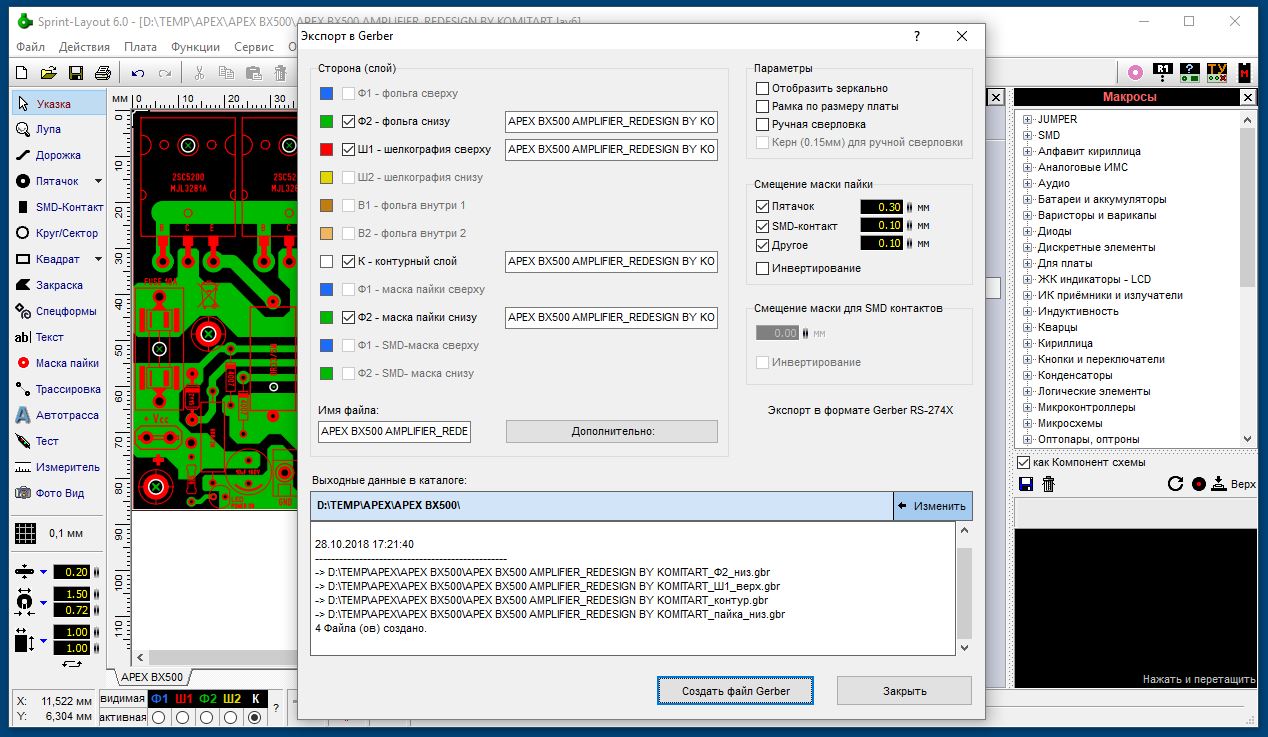

Как экспортировать плату Sprint Layout 6 в Gerber формат.  Многие производители печатных плат при сборе заказов у клиентов требуют выслать им макет в формате Gerber, но у многих начинающих радиолюбителей возникает ступор. Не смотря на то, что практически все пользуются широко распространенной программой Sprint Layout 6, не все знают, что Gerber из лейки делается в ней легко и просто. И так, для тех кто не знает, ниже представлена пошаговая инструкция, в качестве примера возьмем усилитель APEX BX500. 1. Запускаем программу Sprint Layout 6. Вид интерфейса создания макета платы:  2. Открываем нужный нам файл: Click File -> Open your PCB(.lay6) .  В панели свойств печатной платы указан размер макета (PCB size). 3. Фотовид макета печатной платы можно посмотреть, нажав соответствующую кнопку в левом вертикальном меню инструментов:  4. Экспортируем макет печатной платы из формата Sprint Layout (.lay6) в формат Gerber:  5. Параметры экспорта в Gerber формат. Вы можете выбрать эти параметры, как показано на следующем изображении, затем нажмите «Создать файлы Gerber» (Create Gerber files...), или отметить только те слои, которые используются в вашем проекте.  Созданные файлы Gerber:  Для данной односторонней платы усилителя APEX BX500 создано 4 файла: • Ф2 (K2) — дорожки (фольга) на нижнем слое; • Ш1 (B1) – верхний слой шелкографии (надписи, изображения элементов); • К (U) – контур платы, по этому контуру станок делает обрезку; • Ф2 — маска пайки нижний слой. 6. Параметры экспорта данных сверлений — Drill data (Excellon)  7. В настройках экспорта вы можете сделать один файл данных сверлений отверстий без металлизации, или сделать 2 отдельных файла с металлизацией и без (ставятся галочки):  8. Сохраняем файл данных сверлений.  9. Ну и последнее действие: чтобы не отправлять все файлы Gerber формата производителю печатных плат по отдельности, поместите эти 5 файлов в отдельную папку и сожмите ее с помощью любого архиватора (ZIP, RAR):  Ну, а желающие получить более глубокие знания и обрести навыки использования программы Sprint Layout, можете скачать подробное руководство на русском языке, размер файла — 1,5 Mb.
