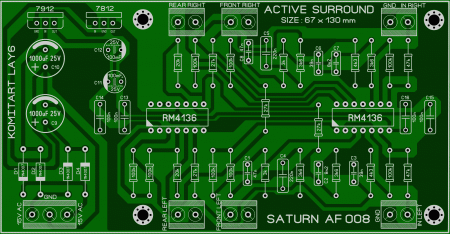

Создаем объемный звук (Surround Sound).  Если у вас есть желание сделать у себя в комнате объемный звук (Surround Sound), в этом вам поможет эта небольшая схемка, которая может преобразовывать источник звука из стерео формата в 4 выходных канала (левый и правый фронтальные, а так же левый и правый тыл), поэтому вы можете слушать звучание с 4 разных звуковых углов. Этот проект не сложно преобразовать в формат 4.1, добавив фильтр сабвуферного канала. Принципиальная схема Active Surround Sound:  Данную схему можно найти на других сайтах, но, хочу предупредить, на них имеются ошибки нумерации выводов микросхемы на принципиальной схеме, а так же не нарисована дорожка, идущая с 10 ножки U1 на среднюю точку конденсаторов C6/C7. Нумерация выводов в схеме выше переправлена в соответствии с datasheet на микросхему RM4136 (TL075). Скачать описания этих микросхем можете по ссылкам ниже: На одной плате с Active Surround Sound собран двуполярный блок питания 12-0-12V DC на интегральных стабилизаторах 7812/7912. Схема блока питания следующая:  Печатная плата Active Surround Sound в формате LAY6 выглядит так:   Список элементов схемы Active Surround Sound: Микросхемы: • U1, U2 – RM4136 (RC4136, RV4136, TL075) – 2 шт. • U3 – 7812 — 1 шт. • U4 – 7912 — 1 шт. Диоды: • 1N4001 (1N4004, 1N4007) – 4 шт. Резисторы: • R1, R7 – 47k – 2 шт. • R2, R8, R13, R14, R18, R19, R23, R24 – 100k – 8 шт. • R3, R6, R10, R11 – 3k6 – 4 шт. • R4, R9 – 4k3 – 2 шт. • R5, R17 – 3k – 2 шт. • R15, R16, R20, R21 – 27k – 4 шт. • R17, R22 – 20k – 2 шт. Конденсаторы: • C1, C8 – 47nF – 2 шт. • C2, C7 – 8n2 – 2 шт. • C3, C6 – 39nF – 2 шт. • C4, C5 – 220nF – 2 шт. • C9, C10 – 1000mF/25V – 2 шт. • C11, C12 – 100mF/25V – 2 шт. • C13, C14, C15, C16 – 100nF – 4 шт. В архив материалов добавлены TL075 datasheet и RM4136 Datasheet. Размер архива с материалами по Active Surround Sound — 1 Mb.
