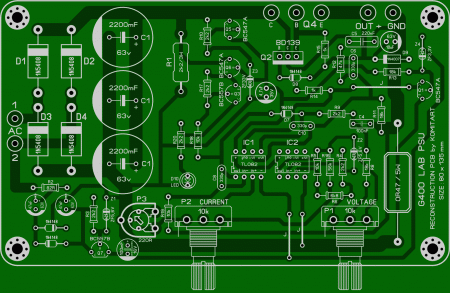

Чешский лабораторный блок питания G400 1996 года.  Приветствую, друзья. Это ещё один проект лабораторного блока питания из Чешского журнала ELECTROinzert за 1996 год. Скорее всего эта схема является предшественницей многих других вариаций лабораторников, которые появлялись гораздо позже, в том числе и конструктор китайского производства, статью по этому конструктору можно посмотреть по ссылке ниже: Принципиальную схему из журнала 1996 года я малость подправил, вернее не подправил, а добавил на неё номиналы элементов, думаю так будет лучше:  Технические характеристики, заявленные в журнале: - Входное напряжение - 24V AC (переменка) - Максимальный выходной ток - 3A - Выходное напряжение - 0...30V DC - Регулировка выходного тока - 5mA...3A - Пульсация выходного напряжения - 0,01% Печатную плату LAY6 нарисовал согласно изображения разводки, показанной в журнале. Есть небольшое отличие от оригинала, вместо одного конденсатора C1 номиналом 3300uF/63V на плату я поставил три конденсатора 2200uF/63V в параллель. Плата односторонняя, компановка элементов довольно свободная, я старался не сильно отступать от оригинала, размер 80 x 135 mm, для ЛУТа зеркалить не нужно, внешний вид лейки такой:  Список элементов Чешского лабораторного блока питания G400: - IC1, IC2 - TL082 - 2 шт. - Q1, Q5, Q6 - BC547A - 3 шт. - Q2 - BD139 - 1 шт. - Q3, Q7 - BC557B - 2 шт. - Q4 - 2N3055 - 1 шт. - Z1, Z2 - стабилитрон 5V6 - 2 шт. - Z3 - стабилитрон 33V - 1 шт. - Z4 - стабилитрон 3V3 - 1 шт. - D1...D4 - 1N5408 - 4 шт. - D5, D6, D7, D8 - 1N4148 - 4 шт. - D9 - 1N4001...1N4007 - 1 шт. - R1 - 2k2 / 2W - 1 шт. - R2 - 82R / 0,25W 1% - 1 шт. - R3, R4, R9, R10, R17, R20 - 2k2 / 0,25W 1% - 6 шт. - R5, R18, R19 - 10k / 0,25W 1% - 3 шт. - R6 - 6k8 / 0,25W 1% - 1 шт. - R7 - 0R47 / 5W - 1 шт. - R8, R11, R13 - 18k / 0,25W 1% - 3 шт. - R12 - 47k / 0,25W 1% - 1 шт. - R14, R15 - 1k / 0,25W 1% - 2 шт. - R16 - 56k / 0,25W 1% - 1 шт. - P1, P2 - переменный резистор B10k - 2 шт. - P3 - 220R подстроечный резистор - 1 шт. - C1 - 2200uF/63V электролит - 3 шт. - C2, C3 - 47uF/63V электролит - 2 шт. - C4 - 100nF/63V - 1 шт. - C5 - 220nF - 1 шт. - C6, C8, C10 - 330pF - 3 шт. - C7 - 10uF/63V электролит - 1 шт. - C9 - 4,7uF/35V электролит - 1 шт. - C11 - 100uF/16V электролит - 1 шт. Размер архива - 2,5 Mb. Удачного повторения.
