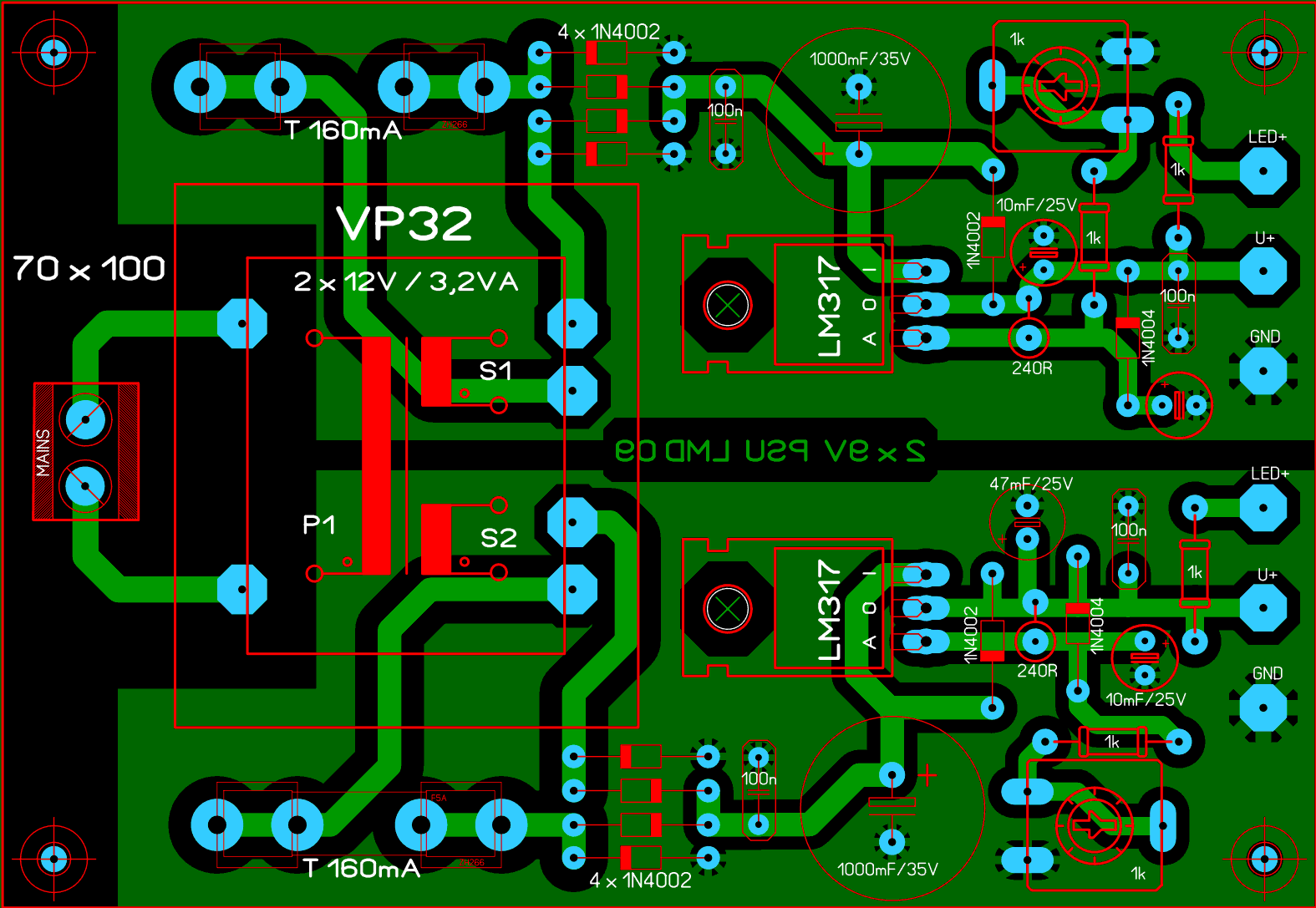

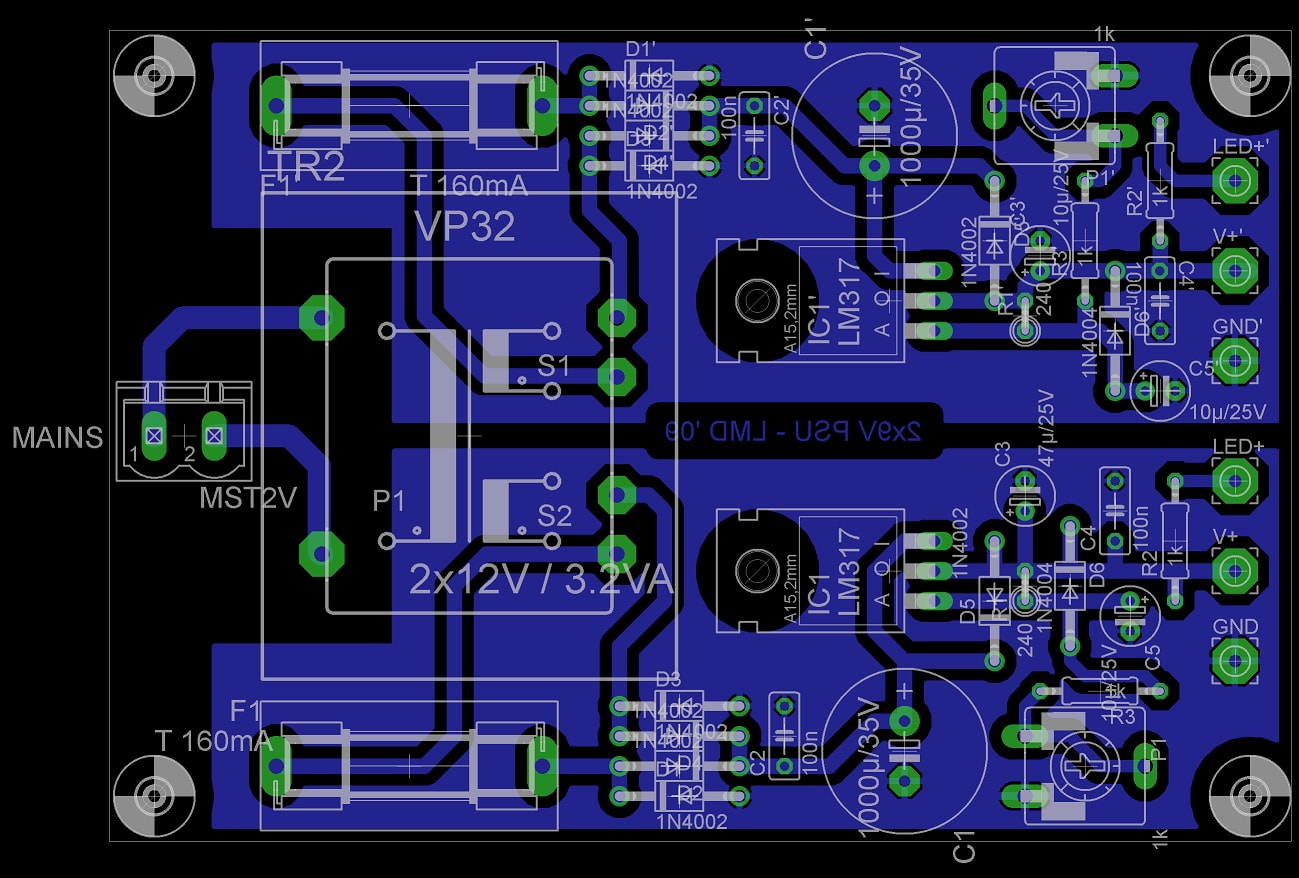

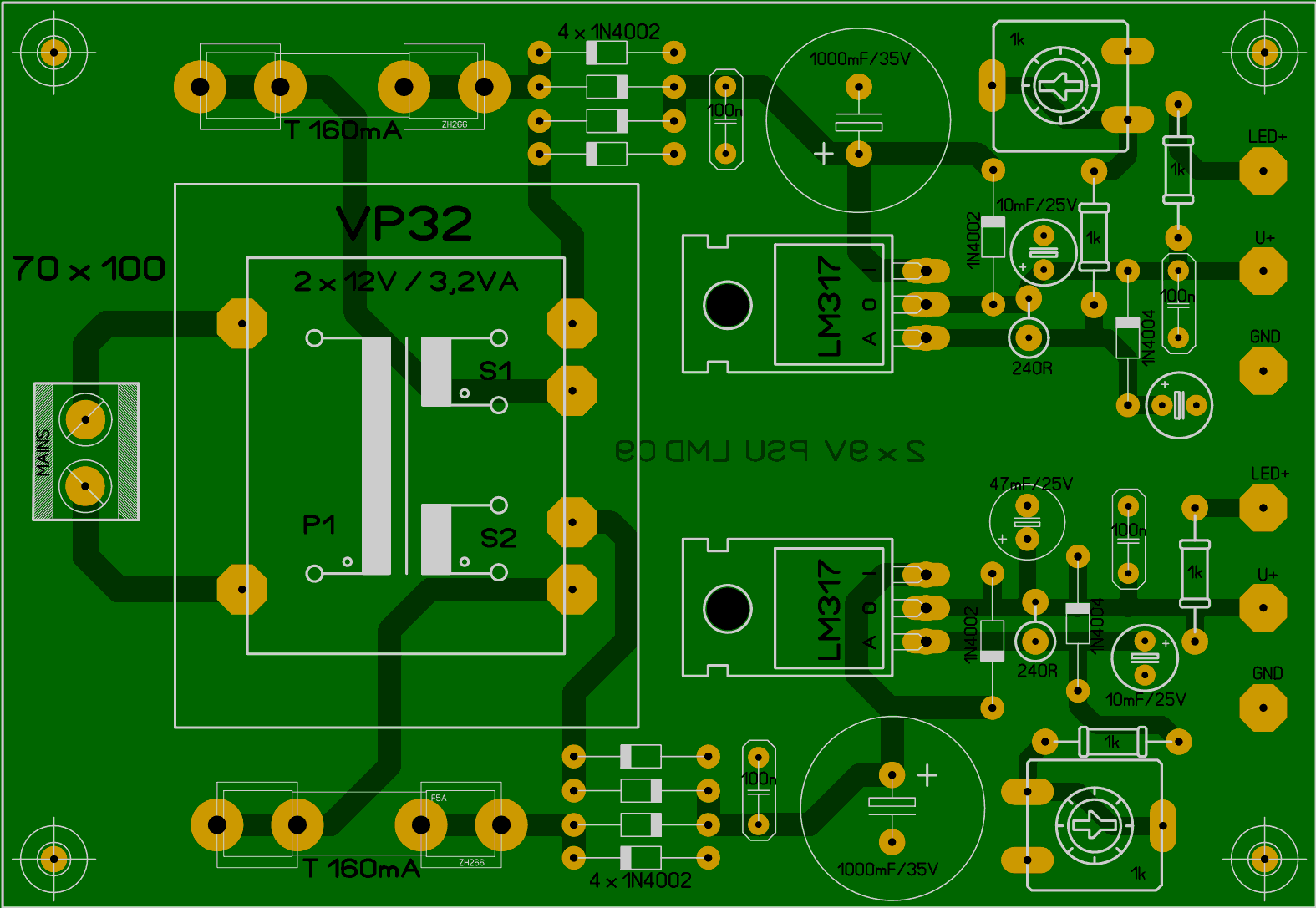

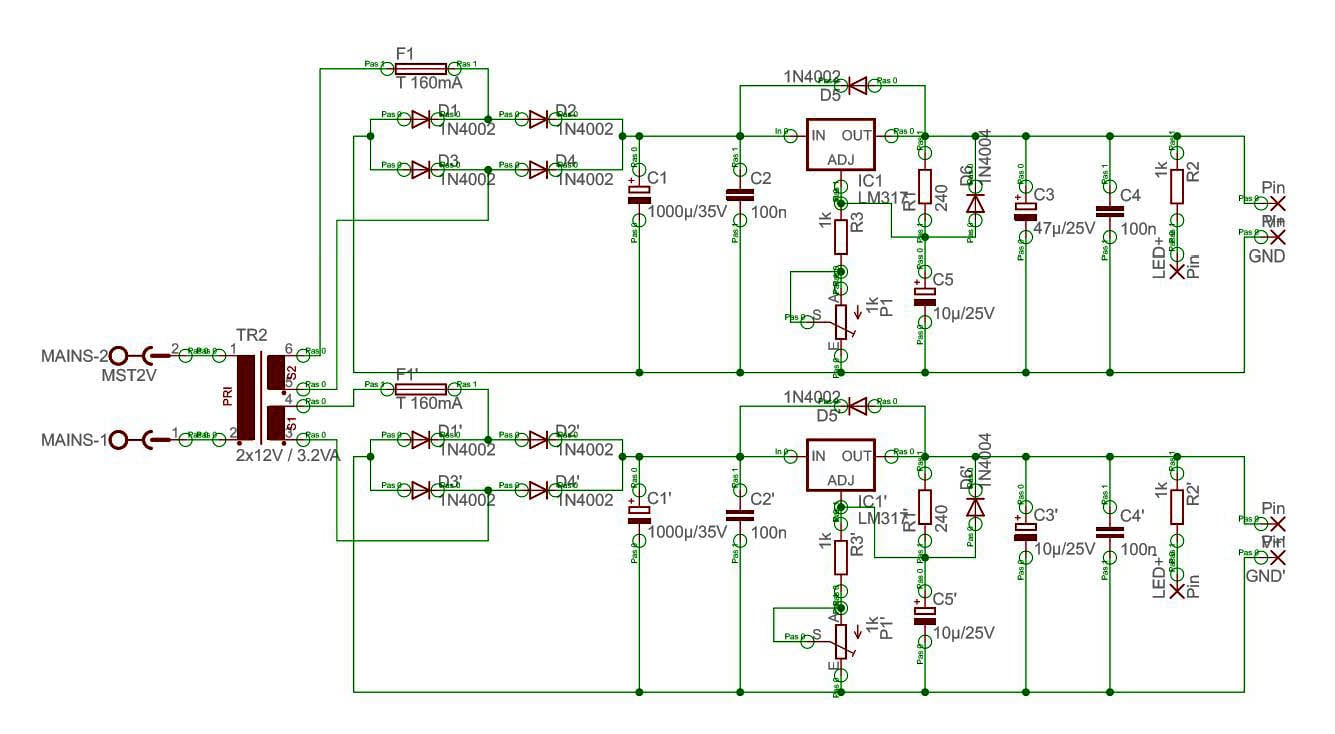

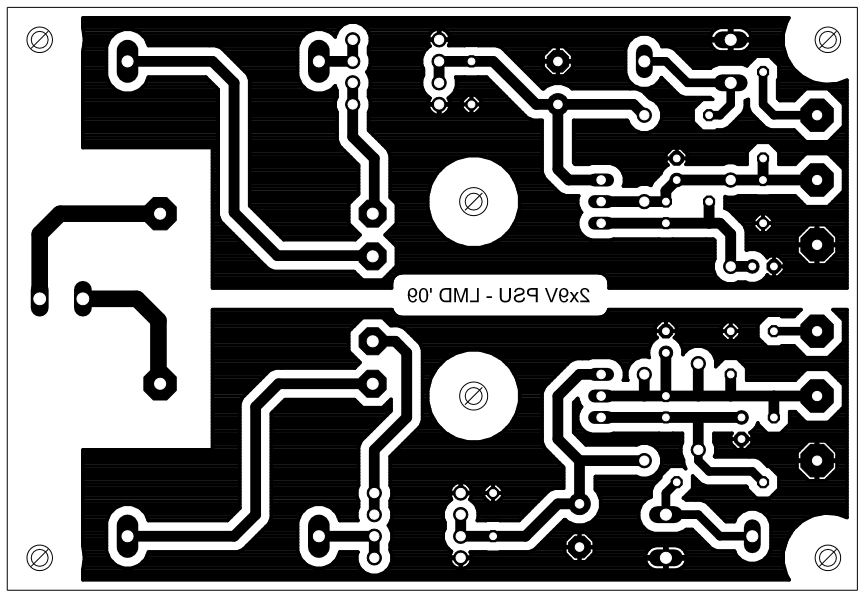

Двухканальный БП 9 Вольт для гитарных примочек.  В предыдущей статье мы поделились с вами схемой и печатной платой блока питания для гитарных примочек (педалей), ссылка на статью ниже: И, как обещали, мы сделали печатку на второй вариант БП, в оригинале он двухканальный с выходным напряжением 2 х 9 Вольт. Принципиальная схема:  Так же как и в предыдущем варианте блок питания построен на регулируемом стабилизаторе LM317. Особенностей схема не имеет, в наладке не нудждается, ну если не считать подстройку выходного напряжения с помощью тримеров P1 и P1’ для каждого канала соответственно. Печатная плата, вернее ее исходники следующие:  И вид со стороны установки элементов:  В оригинале использован трансформатор VP32 с двумя вторичными обмотками по 12 Вольт. Транс имеет штырьковые выводы, предназначенные для непосредственного впаивания их на плату. Каждый канал блока питания работает от своей обмотки, имеет свой предохранитель, выпрямитель (диодный мост), и свой стабилизатор, то есть каналы независимые. Что-то переделывать на печатной плате мы не стали, LAY6 формат повторяет печатку исходника, поэтому при повторении рекомендуем проверить соответствие того подстроечного резистора который вы будете использовать с посадочным местом на плате, и определиться с использованием такого же трансформатора, либо применением внешнего. Вид печатной платы двухканального блока питания 2 х 9 Вольт следующий:  Фото-вид платы LAY6 формата:  Стеклотекстолит – односторонний, размер платы – 70 х 100 мм. В архиве для скачивания вы найдете принципиальную схему БП, печатную плату LAY6 формата, а так же исходники в формате PDF. Размер файла – 0,48 Mb.
