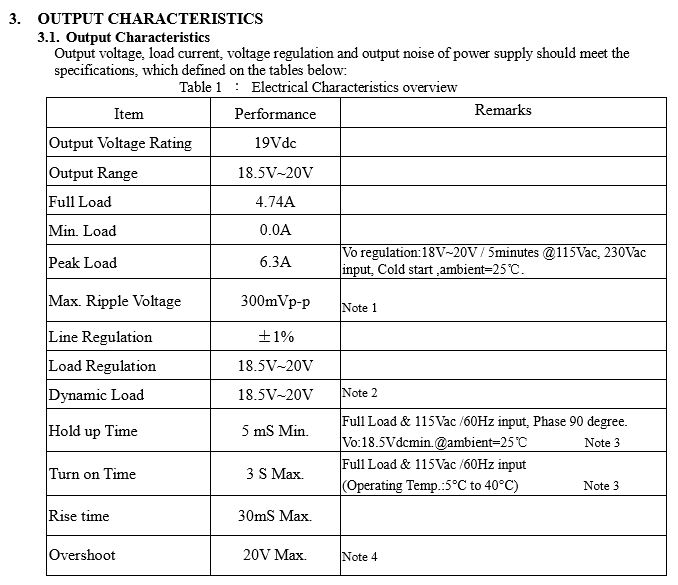

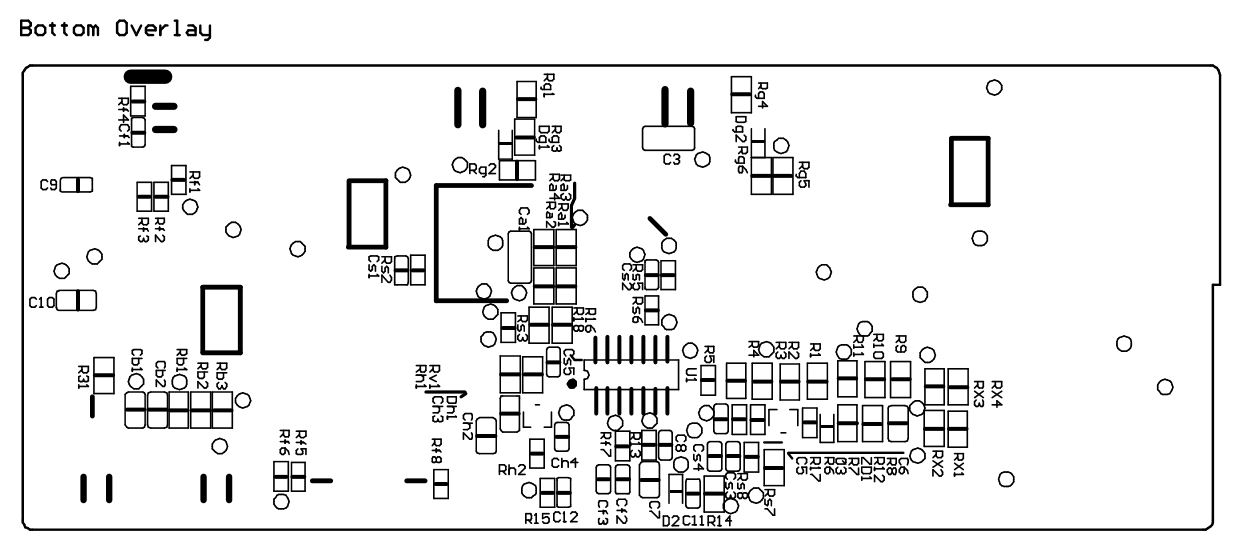

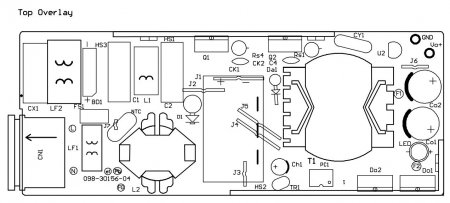

Схема блока питания ноутбука серии NB-90B19.  Данный материал будет полезен тем мастерам или радиолюбителям, которым приходится сталкиваться с ремонтом ноутбучных блоков питания. В этой статье мы делимся с вами полной документацией на БП серии NB-90B19-AAA Тайваньского происхождения, выпускаемого компанией Asian Power Devices Inc. Выходное напряжение блока питания составляет 19 Вольт, ток до 4,74 Ампера. Принципиальная схема БП серии NB-90B19 приведена ниже:  Основные технические характеристики указаны в таблице:  Так же документация содержит в себе снимки печатной платы со стороны дорожек:  Снимок платы со стороны установки элементов:   И список используемы в схеме элементов который мы в статье переписывать не будем. Документация находится в файле формата PDF, который вы можете скачать с нашего сайта. Ссылка появится на этой же странице после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 5,7 Mb.
