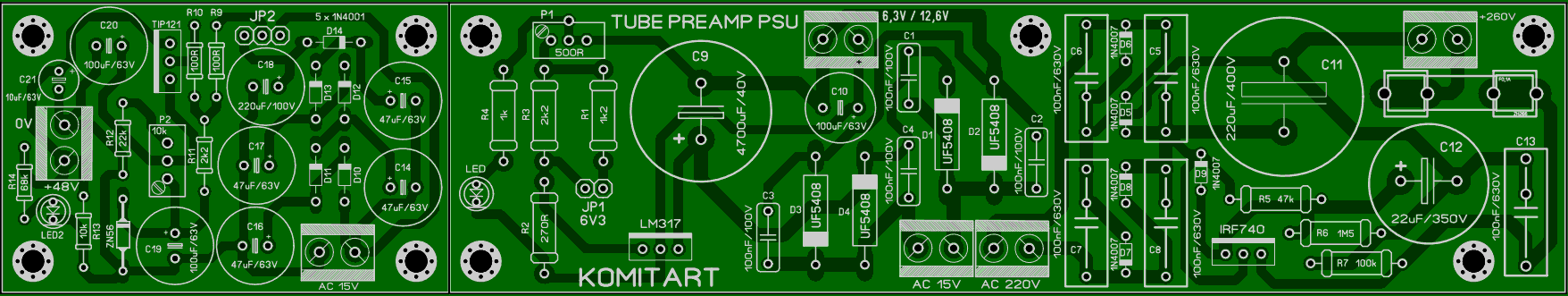

Блок питания Tube Mic Preamp PSU Kit.  В предыдущей статье мы рассмотрели схему простого универсального блока питания для ламповых предварительных усилителей (ссылка на статью ниже) В этой статье мы делимся с вами материалами для повторения другого варианта блока питания для ламповых преампов. Схема чуть более сложнее предыдущей, в ней питание анодной цепи собрано на полевом транзисторе IRF740, напряжение накала организовано на LM317 с возможностью выбора 6,3 или 12,6 Вольт, а также предусмотрен выход напряжения фантомного питания 48 Вольт, данный узел собран на полевике TIP121.  Принципиальная схема Tube Mic Preamp PSU Kit:  Печатная плата блока питания односторонняя, размер 42 x 223 mm вместе с фантомным питанием, если вам не нужен блок фантомного питания – просто отсеките левую часть по линии отреза, тогда размер платы будет 42 x 159 mm, выглядит лейка следующим образом:  LAY6 формат содержит весь блок питания целиком, фактически в наборе собираются две платы, т.е. основной блок питания анодной цепи и накала, и отдельная плата на фантомное питание. Внешний вид плат в сборе:   Вместо IRF740 можно поставить IRF840 или подобный, диоды в накальной цепи 5 амперные. Перемычка JP1 должна быть установлена, если мы хотим получить для питания накала напряжение 6.3 вольта. Перемычка JP2 позволяет использовать трансформаторы со вторичной обмоткой 12-15 вольт (схема с умножителем, положение перемычки смотрите на фото). Если у вас есть трансформатор с вторичной обмоткой 48 вольт, установите перемычку в положение объединяющее дорожку от входного разъёма с резистором R9. По информации производителя данный блок применим для питания различных схем предварительных ламповых усилителей, микрофонных преампов, регуляторов тембра и ламповых гитарных примочек. Список элементов Tube Mic Preamp PSU Kit: - IC1 - регулятор напряжения LM317 - 1 шт. - Q1 - IRF740 (IRF840) - 1 шт. - R1 - 1k2/1W - 1 шт. - R2 - 270R/1W - 1 шт. - R3 - 2k2/1W - 1 шт. - R4 - 1k/1W - 1 шт. - R5 - 47k/1W - 1 шт. - R6 - 1M5/1W - 1 шт. - R7 - 100k/2W - 1 шт. - R8 - 1k (устанавливается при необходимости, или ставится перемычка) - 1 шт. - TrimPot 1 - 500R (позволяет точно выставить напряжение накала) - 1 шт. - C1...C8 - 100nF/400V пленка - 8 шт. - C9 - 4700uF/35V электролит - 1 шт. - C10 - 100uF/63V электролит - 1 шт. - C11 - 220uF/400V электролит - 1 шт. - C12 - 22uF/350V (400V) электролит - 1 шт. - C13 - 100nF/630V пленка - 1 шт. - при необходимости небольшой радиатор на корпус LM317 - 1 шт. - Предохранительная колодка под монтаж на плату - 1 шт. - Предохранитель 0,1А - 1 шт. - Клеммник 2 Pin 5mm - 4 шт. Список элементов Tube Mic Preamp PSU Kit (FANTOM PSU): - T1 - TIP121 - 1 шт. - D10, D11, D12, D13, D14 - 1N4001 (1N4007) - 5 шт. - D15 - стабилитрон 56V - 1 шт. - LED2 - светодиод 5 mm - 1 шт. - C14, C15, C16, C17 - 47uF/63V электролит - 4 шт. - C18 - 220uF/100V электролит - 1 шт. - C19, C20 - 100uF/63V электролит - 2 шт. - C21 - 10uF/63V электролит - 1 шт. - R9, R10 - 100R/0,5W - 2 шт. - R11 - 2k2/0,25W - 1 шт. - R12 - 22k/0,25W - 1 шт. - R13 - 10k/0,25W - 1 шт. - R14 - 68k/0,25W - 1 шт. - P2 - TrimPot 10k - 1 шт. - Клеммник 2Pin 5mm под монтаж на плату - 2 шт. В архиве для скачивания содержится файл формата PDF с полным описанием сборки блока питания и множеством фотографий. Там же найдете схему и печатную плату LAY6 формата. Размер файла – 5 Mb. Удачного повторения.
