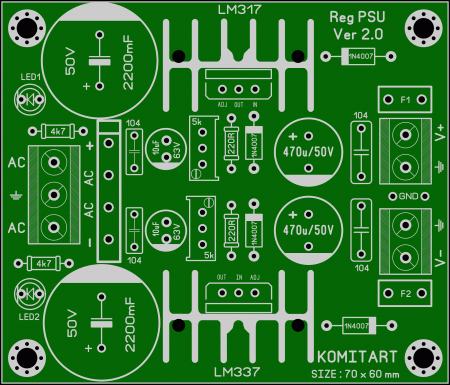

DIY KIT LM317/LM337 REGULATED PSU.  Приветствую, друзья. Сегодня у нас на повестке дня очередной конструктор с Али, это регулируемый двухполярный блок питания на широко распространенных стабилизаторах LM317/LM337 в корпусе ТО-220. Входное напряжение до 24-0-24V AC. Выходное напряжение 1.2-30V. Выходной ток: до 1,5 А. Принципиальная схема ниже:  Сначала я нарисовал плату LAY6 по фото из конструктора, но потом решил добавить к схеме ещё 4 диода 1N4007, на принципиальной схеме они обозначены как D5, D6, D7 и D8. Ниже показан внешний вид плат в формате LAY6:   Список элементов схемы DIY KIT LM317/LM337 REGULATED PSU: - LM317 - 1 шт. - LM337 - 1 шт. - Диодный мост 2 или 4 Ампера - 1 шт. - Диод 1N4007 - 4 шт. - Светодиод 5 mm - 2 шт. - Резистор 4k7 / 0,25W - 2 шт. - Резистор 220R / 0,25W - 2 шт. - Конденсатор 100nF (104) - 4 шт. - Конденсатор 2200uF/50V - 2 шт. - Конденсатор 470uF/50V - 2 шт. - Конденсатор 10uF/50V - 2 шт. - Радиаторы для LM317/LM337 - 2 шт. - Клеммник 3 Pin 5 mm - 1 шт. - Клеммник 2 Pin 5 mm - 2 шт. Обе платы находятся в одном файле LAY6 в разных вкладках. Удачного повторения. Размер архива - 0,9 Mb.
