6-06-2015, 03:27




Регулируемый блок питания 1,2…33 В / 3 A на LM350.

Схема регулируемого блока питания на LM350KСхема регулируемого блока питания на LM350K


В этой статье мы рассмотрим интегральный линейный стабилизатор напряжения LM350, и схему блока питания на основе ее применения.

Выпускаются данные стабилизаторы как в пластиковом корпусе ТО-220 (LM350, LM350T), так и в металлическом ТО-3 (LM350K).

● Входное напряжение не должно превышать 35 Вольт.
● Выходное напряжение – регулируемое в диапазоне 1,2…33 Вольта.
● Максимальный выходной ток – 3 Ампера.

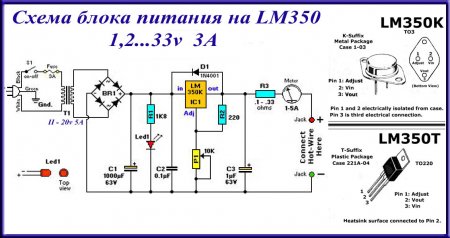

Ниже приводим принципиальную схему регулируемого блока питания на МС LM350K:


Принципиальная схема регулируемого блока питания на LM350KПринципиальная схема регулируемого блока питания на LM350K


Схема проста, и, как видите, ничем не отличается от LM338K, которую мы рассматривали в статье:



Трансформатор выбирается или мотается таким образом, чтобы напряжение на вторичной обмотке было не более 22 Вольта, таким образом, после диодного моста на вход микросхемы будет приходить 22*1,41 = 31,02 Вольт. Не превышайте порог 35V, иначе микросхема выйдет из строя. Наша рекомендация – 20 Вольт на вторичке. Диапазон регулирования при этом будет примерно от минимума до 28 Вольт, и этого диапазона вполне хватит практически для любых радиолюбительских нужд, но линейный стабилизатор при этом не будет перегружен.
При намотке трансформатора правильно выбирайте диаметр провода обмоток, от этого зависит, какой максимальный ток ваш транс сможет выдать. По расчету трансформатора вы можете прочитать статью:



В наше время существует довольно широкий выбор импортных диодных сборок, они отлично экономят место на проектируемых печатных платах, в отличие от сборки диодного моста на отдельных диодах. При выборе сборки руководствуйтесь тем, чтобы она была рассчитана на ток не менее 5 Ампер.

Емкости С1 и С3 – электролитические на 63 Вольта. С2 – керамический конденсатор 0,1mF/100V.

Измерительная головка применена на максимальное отклонение стрелки при токе 5 Ампер. Но можно поставить и электронный измеритель тока и напряжения типа WR-005. Об этом приборе читайте статью:




Остальные элементы схемы блока питания:

IC1 = LM350K, Интегральный регулируемый стабилизатор напряжения;
C3 = 1uF, 63V;
R1 = 1K8, 1 Watt, 5%;
S1 = On-Off switch;
R2 = 220 ohm, 1/2 Watt, 5%;
D1 = 1N4001 (можно использовать любые из серии 1N400x);
R3 = 0,1 … 0,33 ohm, 20W, WW, 5% (или использовать параллельное соединение резисторов);
Led1 = красный светодиод, 5mm;
P1 = 10K, переменный резистор (импортная маркировка А10К) ;
Fuse (предохранитель) = 3A, инерционный ;
Дополнительно: держатель предохранителя, провода, припой, корпус, поворотная ручка для P1, красный и черный выходные разъемы типа банан.

Скачать LM350K _ datashit вы можете по прямой ссылке с нашего сайта. Размер скачиваемого файла - 0,55 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 44177 Комментариев: 2 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




3 июня 2018 20:46
Комментариев: 0
Публикаций: 0

vova

(3 июня 2018 20:46)
Группа: ГостиРегистрация: --ICQ:
и тут нету печатки, толку вы пишите статьи где нету печатных плат ? скиньте хоть один норм схему с печатной платой, что желаю собрать нечего нету




4 июня 2018 00:27
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(4 июня 2018 00:27)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Владимир, я бы постеснялся писать претензию на отсутствие печатной платы, содержащей с десяток элементов. Резистор R3 можно повесить на положительный вывод амперметра, регулятор P1 устанавливается на лицевую панель блока питания, светодиод с резистором R1 так же на лицевой панели, диодный мост можно прикрутить к металлической стенке корпуса, обеспечив теплоотвод, LM350 устанавливается на радиатор а не на плату, трансформатор крепится на дно корпуса... И что остается?... Пара сглаживающий конденсаторов???... Конечно можно нарисовать плату с пятью клемниками и регулятором, ну я думаю даже начинающий радиолюбитель с минимальными познаниями в Sprint Layout минут за 10...15 набросает эту схему без чьей-либо помощи.
