30-12-2014, 00:40

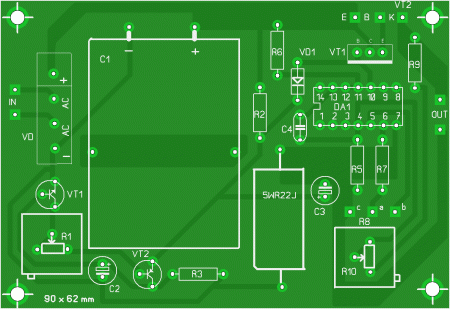

Собираем мощный регулируемый БП на LM723.  В этой статье мы хотим поделиться с вами схемами блоков питания, реализованных на микросхеме LM723, при использовании которой с внешними дополнительными транзисторами устройство способно отдавать в нагрузку солидные токи. Давайте перейдем сразу к делу. В первом варианте схемы блок питания имеет регулируемое напряжение выхода от 0 до 30 Вольт при токе 4 Ампера. Вывести из строя этот БП довольно проблематично, потому как схема имеет защиту не только от короткого замыкания в нагрузке, но и защиту от превышения тока заданного предела, т.е. от перегрузки. Принципиальная схема на рисунке ниже:  В данной схеме минимальное напряжение на выходе составляет 30 мВ. Верхний предел регулирования напряжения настраивается резистором R10. С помощью резистора R1 производится настройка порога срабатывания защиты по току, в крайнем случае можно подобрать номинал резистора R4. Мощность резистора R4 - 5 Ватт. Напряжение выхода регулируется резистором R8. Конденсаторы С1, С2, С3 - электролитические на напряжение 63 Вольта. Конденсатор С4 - пленочный или керамический. Постоянные резисторы - МЛТ- 0,125 Вт. Понижающий трансформатор лучше выбрать ватт на 150…200, вдруг вы решите выжать из схемы немного больше, чем 4 Ампера. Напряжение вторичной обмотки должно быть порядка 25…28 Вольт. Ток вторичной обмотки - 5…6 Ампер. Более подробно о расчете трансформатора написано в статье: Печатная плата блока питания следующая:   У некоторых радиолюбителей возникает необходимость сборки более мощного источника питания, способного отдавать в нагрузку ток до 10 Ампер и более. Увеличение мощности потребует применения более мощного понижающего трансформатора, а так же параллельной установки силовых транзисторов. В качестве примера приведем схему блока питания с выходным напряжением 12…14,5 Вольт, и током до 20 Ампер. Смотрим схему ниже:  Резистором R3 производится подстройка напряжения выхода. Импортная диодная сборка MB356 рассчитана на 35 Ампер. Если нет подобной сборки, соберите мост на отдельных диодах, например, 2Д2997, КД2997 или КД2998. При увеличении напряжения на выводах 2 и 3 микросхемы LM723 выше 0,6 Вольт, сработает защита по току, напряжение на выводе 10 при этом упадет до нуля. Для изменения тока срабатывания защиты подберите резисторы R9…R12. HL1 - индикатор подключения к сети. HL2 - светится при наличии выходного напряжения. Транзисторы VT2…VT5 - устанавливаются на радиатор. При необходимости установите дополнительный вентилятор. Управление вентиляторами описано в статьях: Ну и еще один вариант блока питания на LM723 с регулируемым от 0 до 35 Вольт напряжением:  И схема увеличения мощности путем добавления силовых транзисторов:  Вариант схемы на отечественных транзисторах КТ827А (до 10 Ампер):  В заключение, пара буржуйских схем блоков питания на LM723, рассчитанных на ток до 10 Ампер:   По прямой ссылке вы можете скачать даташит на транзистор 2N3055.
