31-07-2014, 08:30

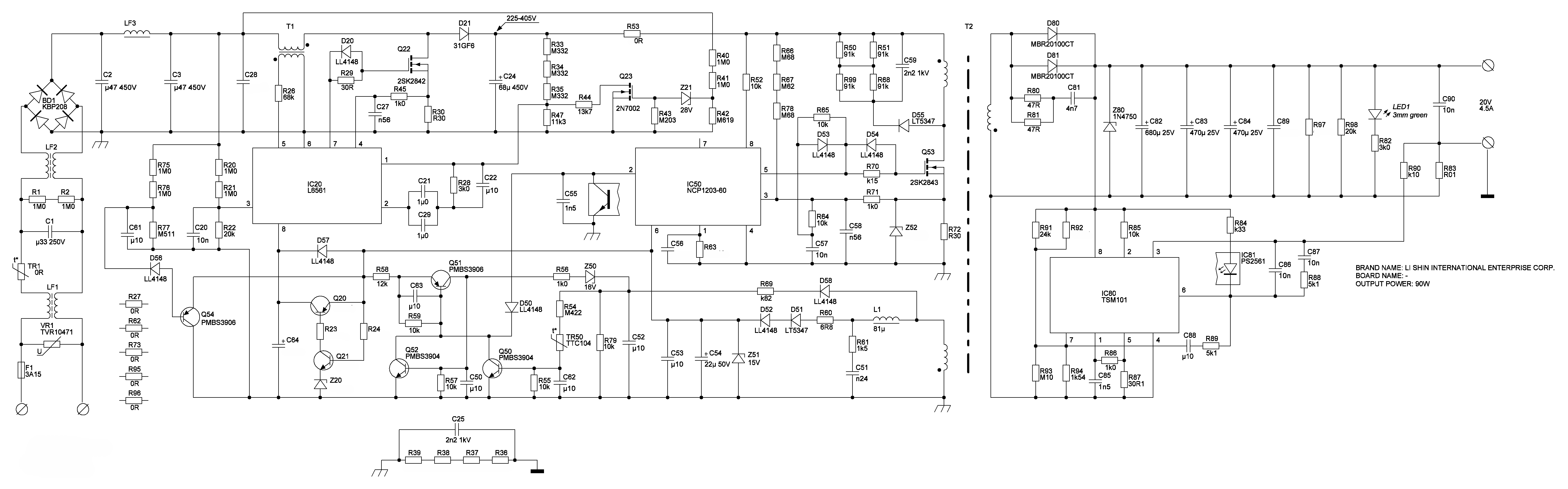

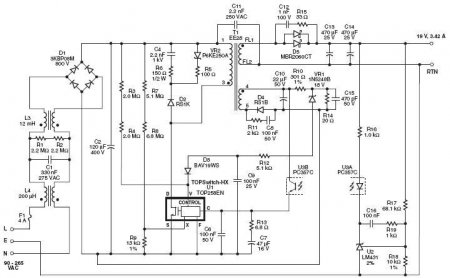

Блоки питания ноутбуков. Схемы.  Любой мастер, сталкивающийся с ремонтом радиоэлектронной аппаратуры, сталкивается с трудностями, обусловленными отсутствием принципиальных схем, да и найти нужную в сети интернета не всегда представляется возможным. В этой статье мы хотим поделиться с вами принципиальными схемами некоторых блоков питания для ноутбуков, наверняка они окажутся полезными при ремонте этих устройств. На следующем изображении показана принципиальная схема блока питания китайского производства China Hp 19V 3.16А :  Принципиальная схема БП ноутбука LITEON 19V 3.42A:  Принципиальная схема БП ноутбука ADР-90SВ ВВ 19V 4,74A:  Принципиальная схема БП ноутбука АDР-36ЕН 12V 3A:  Следующая схема блока питания DELL PA-1900-02 SMPS ADAPTÖR 19.5V 4.62A:  Блок питания KM60-8M:  И еще одна схема блока питания, к сожалению марка его не известна, но может кому и пригодится:  Надеемся, что статья окажется для вас полезной. Архив со схемами доступен для скачивания. Еще схемы блоков питания ноутбуков в статьях: Схема блока питания ноутбука NB-65B19. Схема блока питания ноутбука серии NB-90B19.
