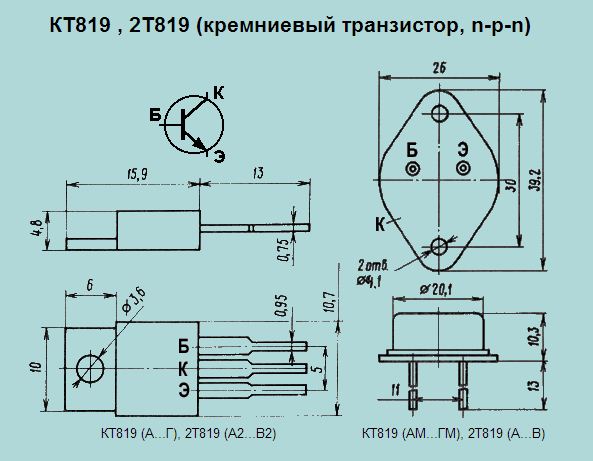

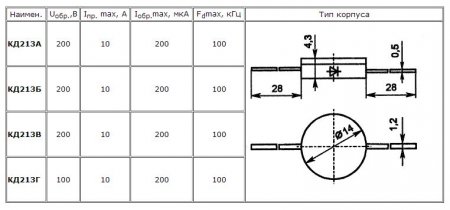

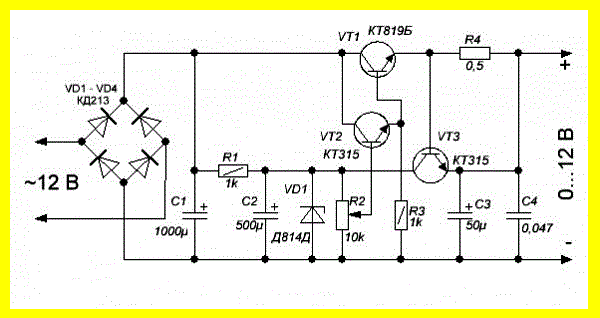

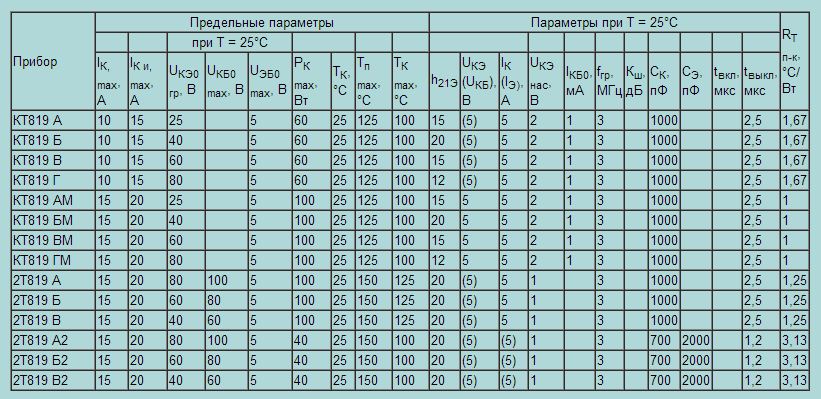

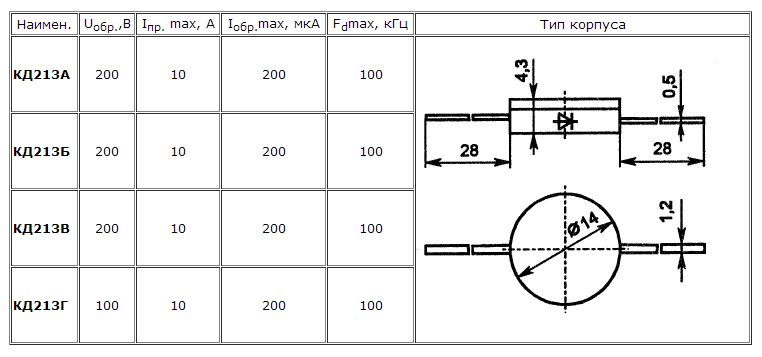

Регулируемый стабилизатор 0…12 вольт 1 ампер с защитой по току.  Не будем вдаваться в подробности возможного применения регулируемых стабилизаторов напряжения, ведь если вас заинтересовало название данной статьи, значит, вы наверняка знаете, для чего они служат, и как вы его будете использовать. На рисунке ниже изображена принципиальная схема регулируемого стабилизированного источника питания с диапазоном регулировки выходного напряжения от ноля до 12-ти вольт.  Наверное, нет необходимости подробно расписывать принцип действия элементов данной схемы, стабилизатор простейший, а особенностью является лишь то, что в схему добавлен транзистор VT3, обеспечивающий защиту источника питания от превышения значения выходного тока. Это значение можно подобрать изменением номинала резистора R4, а при указанном на схеме номинале защита сработает при токе 1,1 – 1,25 ампер. По своим техническим характеристикам транзистор VT1 (КТ819) сможет выдержать гораздо больший ток, чем 1 ампер, поэтому ниже мы приведем справочные данные по этому элементу. Параметры транзисторов КТ819 и 2Т819:   Параметры диффузионных кремниевых диодов КД213  Как видите, прямой максимальный ток у этих диодов тоже не маленький, и составляет 10 ампер, поэтому с током защиты схемы вышеуказанного блока питания можно смело экспериментировать, и установить необходимый порог срабатывания защиты.
