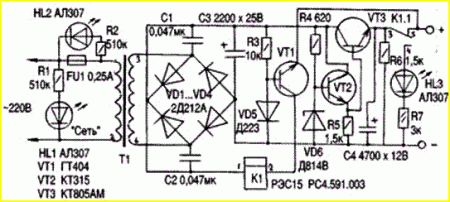

“Неубиваемый” регулируемый БП 0-12V.  В этой статье мы рассмотрим пару простейших схем источников стабилизированного питания. Не смотря на свою простоту эти блоки питания обладают рядом преимуществ, это доступная элементная база, устройства легки для повторения, широкий выбор взаимозаменяемости компонентов, а главным достоинством является то, что эти два варианта просто не убиваемые, потому как имеют защиту от коротких замыканий по выходу, с возможностью автоматически восстанавливаться после исчезновения КЗ. Первый вариант схемы блока питания.  С указанными на схеме элементами блок питания способен выдать регулируемое напряжение от 0 до 12 вольт, током до 0,5 ампера. Вторичная обмотка понижающего трансформатора выдает 14…16 вольт, это напряжение выпрямляется диодным мостом на VD1 – VD4 и сглаживается емкостью С1. Стабилизатор собран на транзисторах VT2 и VT3, на VT1 реализована защита от КЗ. Верхний порог выходного напряжения блока питания определяется напряжением стабилизации стабилитрона VD6, резистором R3 осуществляется регулировка, С2 – фильтрующая выходная емкость. Трансформатор можно применить ватт на 15…20, VT2 – любой из линейки МП39…42, или вообще собрать схему на кремниевых транзисторах, типа КТ361,203,209,503,3107. Замене на кремниевые подлежат все транзисторы схемы, а не какой-то в отдельности. Тогда вместо германиевого VT3 поставить КТ814,816,818. Если вы решите выжать со схемы больше 1 ампера, следовательно, нужно выбрать трансформатор большей мощности. При замене VT1 на кремниевый транзистор, может оказаться, что защита отрабатывает не стабильно или вообще не работает, попробуйте в этом случае заменить диод VD5 на кремниевый (типа КД209), если не помогло, последовательно с VD5 включить еще один такой же диод или пару если на то будет необходимость. Диоды для моста выбираются с обратным напряжением вольт 40…50, и чтобы они смогли держать максимальный ток на выходе блока питания. И еще один возможный вариант замены. Если вы захотите поменять все транзисторы прямой проводимости на обратную, придется изменить полярность моста, емкостей С1 и С2, изменить полярность подключения диода VD5 и стабилитрона VD6. Соответственно на выходе полярность тоже изменится. Второй вариант схемы блока питания.  Принципиально эта схема ничем не отличается от предыдущей. Как уже писалось выше о возможных заменах, в этом варианте стабилизатор построен на кремниевых транзисторах. Правда отсутствует переменный резистор для регулировки напряжения на выходе устройства, но ведь при необходимости получения плавного регулирования нам никто не мешает его добавить, по аналогии с предыдущим вариантом. То есть, крайними выводами переменный резистор подключается параллельно стабилитрону, а к среднему выводу подключается база транзистора VT2. Основное отличие схем заключается в том, что в данном варианте транзистор работает на обмотку реле, которое в свою очередь своими контактами при наличии КЗ полностью разрывает выходную цепь, исключая возможность протекания даже небольших токов через нагрузку. В это время к выходу подключается светодиод красного свечения, сигнализируя о наличии неполадок. Так же на схеме присутствует светодиод подключения к сети 220, и светодиод-индикатор перегоревшего предохранителя, при исправном предохранителе он не горит. В данном варианте схемы блока питания напряжение на выходе фиксированное, и зависит от напряжения стабилизации стабилитрона. Например, при использовании КС156А, напряжение на выходе будет 5 вольт. Если поставить Д814Д, Uвых будет равно 12 вольт. При указанном на схеме номинале стабилитрона на выходе получим 9 вольт. Емкости С1 и С2 фильтруют высокочастотные помехи сети, С3 – сглаживающая емкость. Как уже писалось, VT1 выполняет функцию защиты блока питания от короткого замыкания на выходе. Диод VD5, выполняющий функцию стабистора, держит на базе порядка 0,6…0,7 вольт относительно общего провода. На базе VT1 относительно эмиттера в штатном режиме присутствует отрицательное напряжение, поэтому он находится в закрытом состоянии, реле обесточено. При возникновении КЗ, эмиттеры VT1 и VT 3 оказываются соединенными с минусовым проводом, т.е. на базе в этом случае относительно эмиттера будет “плюс”, что приводит к открытию VT1 и срабатыванию реле защиты. Выход стабилизатора отключается до исчезновения короткого замыкания, загорается светодиод “авария”. По исчезновению неполадки работа стабилизатора восстанавливается автоматически без лишних манипуляций. Реле, применяемое в схеме, должно иметь как можно меньшее напряжение срабатывания. Для того, чтобы защита уверенно отрабатывала, напряжение вторичной обмотки понижающего трансформатора должно быть рассчитано как сумма выходного напряжения блока питания и напряжение срабатывания реле, т.е. U II = U вых + U сраб.реле Однако следует учесть, что это значение не должно быть больше допустимого напряжения коллектор/эмиттер того транзистора, который вы применяете.
