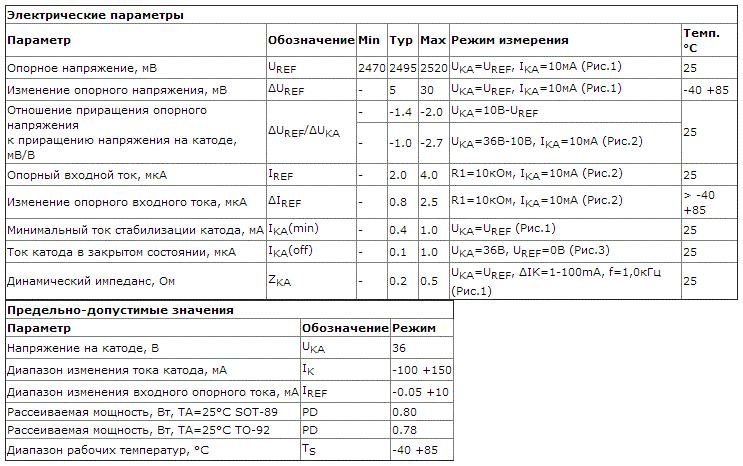

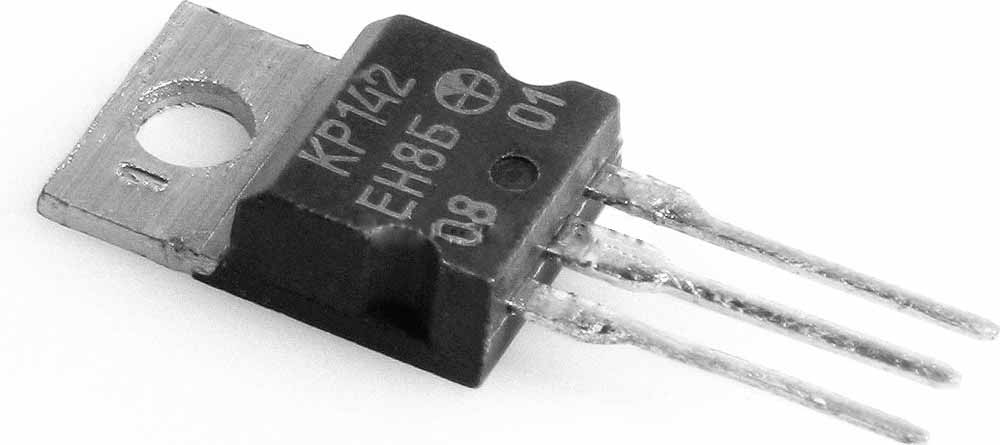

Регулируемый блок питания 0…16В 5А , + фикс 5 В, + фикс 12,6 В.  Предлагаем вашему вниманию универсальный блок питания, который имеет на выходе два постоянных стабилизированных напряжения 5 и 12,6 вольт, а также регулируемый выход, позволяющий изменять выходное напряжение в пределах от 0 до 16 вольт. Последний выдерживает ток нагрузки порядка 5 ампер. Токи стабилизаторов DA1 и DA2 соответствуют техническим характеристикам этих элементов. Приведенная ниже схема публиковалась в 2011 году в одном из выпусков журнала “Радиомир”. Блок питания обладает следующими характеристиками: ● Сетевое напряжение …………………………………………………………….……………. 180-230 В; ● Мощность, потребляемая от сети …………………………………………………..….…….…120 Вт; ● Выходное напряжение первого канала ………….............……...…..… 5 В при токе до 2 ампер; ● Выходное напряжение второго канала …………..................…….12,6 В при токе до 1,5 ампер; ● Выходное напряжение регулируемого канала ........................… 0 – 16 В при токе до 5 ампер. Принципиальная схема изображена на рисунке ниже.  Рассмотрим схему этого стабилизатора. Сетевое напряжение 220 вольт поступает на входной фильтр от помех, собранный на T1 и двух конденсаторах С1 и С2 (был взят готовый от БП компьютера), далее на понижающий трансформатор Т2. Выпрямитель реализован на диодной сборке КВР206, правда остается не понятно, эта сборка диодов расчитана на Uобрат=600В, но ток она способна пропустить всего 2 ампера. Технические характеристики смотри на картинке ниже.  Вместо нее наверно лучше было бы поставить, например, KBU6G, (RS604) мост 6А, 400В. Параметры этой диодной сборки такие:  - Максимальное постоянное обратное напряжение, В ………………………..………….400; - Максимальный прямой(выпрямленный за полупериод) ток, А …………………………..6; - Максимальное импульсное обратное напряжение, В ……………………..…………….480; - Максимальный допустимый прямой импульсный ток, А ……………..…..…………….250; - Максимальный обратный ток, мкА …………………………………………………………...10; - Максимальное прямое напряжение, В ………………………………………………………. 1. Или, например, 8GBU06 (GBU8J), Диодный мост, 8А 600В. При неимении подобных диодных сборок, выпрямительный мост можно собрать из отдельных диодов, способных выдерживать большие токи. Например, можно использовать Д231, Д213, Д246, или подобные. Пятивольтовый канал собран на микросхеме 7805 (КР142ЕН5А). Это стабилизатор фиксированного напряжения. Вот его параметры:  - Тип ……………………………..…....…....….… нерегулируемый - Выходное напряжение, В……….……….….....……...………. 5 - Ток нагрузки, А………………………….………...……………… 2 - Тип корпуса ……………………………….………......….. TO220 - Максимальное входное напряжение, В …..................…..15 - Нестабильность по напряжению, % ............................. 0.05 - Нeстабильность по току, % ………………….........………..1.33 - Температурный диапазон, C………………....….......….-10…70 Двенадцативольтовый канал реализован на стабилизаторе фиксированного напряжения 7812 (КР142ЕН8Б).  Технические характеристики 7812 (КР142ЕН8Б): - Тип ............................................................... нерегулируемый - Выходное напряжение, В.....................................................12 - Ток нагрузки, А ..................................................................1,5 - Тип корпуса...................................................................TO220 - Максимальное входное напряжение, В................................35 - Нестабильность по напряжению, %....................................0.05 - Нeстабильность по току, %................................................0,67 - Температурный диапазон, C.........................................-10…70 Импортным аналогом КР142ЕН8Б является микросхема A7812C. Обратите внимание, выходное напряжение этого канала на 0,6 вольта сделано больше, чем напряжение, которое выдает микросхема (за счет диода VD2), т.е. на ее выходе получается 12,6 вольт. Это сделано для того, чтобы была возможность при необходимости подзарядить 12 вольтовый аккумулятор. Схема, защищающая стабилизатор от перегрузки и КЗ выполнена на микросхеме DA3 (TL431). Она представляет собой трехвыводной регулируемый прецизионный параллельный стабилизатор с высокой температурной стабильностью. Выпускается фирмами MOTOROLA и TEXAS INSTRUMENTS. Изготавливается в корпусах как для обычного, так и поверхностного монтажа (смотри рисунок ниже).  Параметры TL431: для увеличения таблицы кликните на изображении.  Аналоги TL431 : 142ЕН19 , HA17431A , AS2431A1D , IR9431N , LM431BCM , TL431ACD , AS2431A1LP , KA431ACZ , LM431BCZ , KA431AD , LM431BIM , SPX431LS , AS2431B1LP , HA17431VP и другие. На транзисторе VT1 (КТ829А) собран собственно сам регулятор 0 – 16 вольт. Параметры транзистора смотри ниже.   Импортными аналогами КТ829А являются: 2SD686 , 2SD691 , 2SD692 , BD263A , BD265А , BD267A , BD335 , BD647 , BD681 , BDW23C , BDX53C. При увеличении напряжения на резисторе R8 при перегрузках или коротком замыкании на выходе регулируемого канала, произойдет открытие DA3, которая в свою очередь зашунтирует базу VT1 и ограничит выходной ток стабилизатора. Необходимый ток ограничения можно выставить сопротивлением R7. Автор статьи утверждает, что вместо микросхемы DA3 возможно поставить любой транзистор не большой мощности с обратной проводимостью. Резистор R8 намотан нихромом 1мм на 2 ваттный резистор типа МЛТ. Зеленый светодиод HL2 индицирует наличие напряжения на выходе. HL1 горит при подключенном блоке питания к сети 220 вольт. Печатная плата устройства изображена на следующем рисунке.  В качестве амперметра применена головка на 100 мкА (например, можно поставить М2003), которая подключена к шунту RS1. Шунт можно изготовить путем намотки 10 витков медного провода диаметром 0,8мм на оправку диаметром 8мм. Чтобы подогнать показания измерительной головки , последовательно ей подключают подстроечный резистор (можно многооборотный), и с помощью него подгоняют показания относительно эталонного амперметра, включенного последовательно с нагрузкой. В качестве эталонного амперметра можно использовать цифровой мультиметр, включенный в режим измерения больших токов. Электролит С3 (смотри схему), ставьте вольт на 35, меньше утечки, меньше греться будет. Трансформатор выбирайте ватт на 150 – 200, например, перемотанный ТС-180 (200) от старых телевизоров, или типа ТПП-292 (293, 294, 303). На вторичной обмотке должно быт порядка 18 – 24 вольт, и чтобы она могла выдерживать ток порядка 5 – 6 ампер. Микросхемы стабилизаторов можно закрепить к металлическому корпусу блока питания через слюду. VT1 ставится на радиатор. При подстройке резистора R7, его оставляют в таком положении, когда при плавном вращении ручки потенциометра R3 напряжение на нагрузке перестает расти. В особых регулировках блок питания не нуждается.
