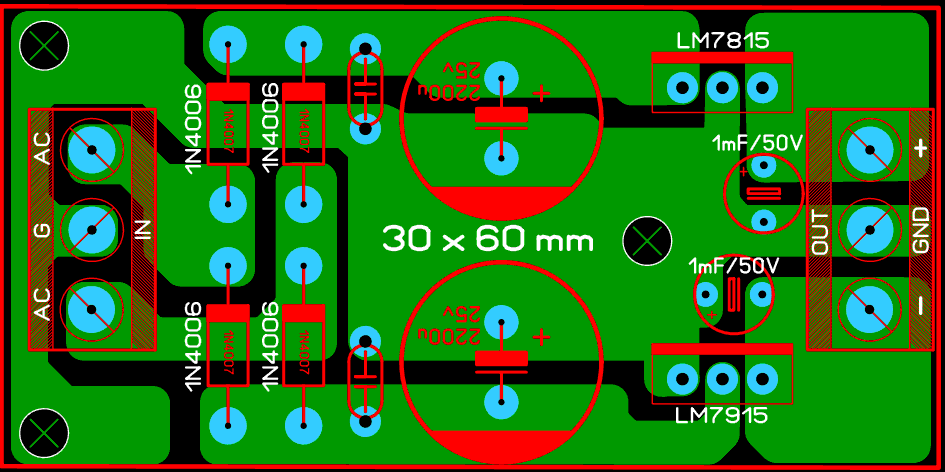

Двуполярный блок питания 15-0-15 Вольт.  Прежде чем поделиться с вами несколькими вариантами схем предварительных усилителей, мы решили оформить статью с симметричным блоком питания, имеющем на выходе напряжение 15-0-15 Вольт. Подойдет так же для питания регуляторов тембра, многополосных эквалайзеров и других подобных устройств. В схеме применены интегральные стабилизаторы LM7815 и LM7915 со стандартным включением. Принципиальная схема:  Печатная плата двуполярного блока питания в LAY6 формате:  Фото-вид платы БП LAY6 формата:  Фольгированный стеклотекстолит для платы односторонний, размер 30 х 60 мм. Если нужно напряжение 12-0-12V, просто замените микросхемы стабилизаторов на LM7812 и LM7912. Список элементов для сборки двуполярного 15-0-15V блока питания: • LM7815 (LM7812) – 1 шт. • LM7915 (LM7912) – 1 шт. • Конденсаторы 2200...4700mF/25V – 2 шт. • Конденсаторы 1...10mF/25V – 2 шт. • Конденсаторы 0,1mF = 104 – 2 шт. • Диоды 1N4006 (1N4007) – 4 шт. • Клеммные колодки с болтовым зажимом 3Pin – 2 шт. • Понижающий трансформатор с двумя обмотками по 15V переменки каждая. Блок питания в сборе выглядит так:  Размер файла с материалами по блоку питания – 0,4 Mb.
