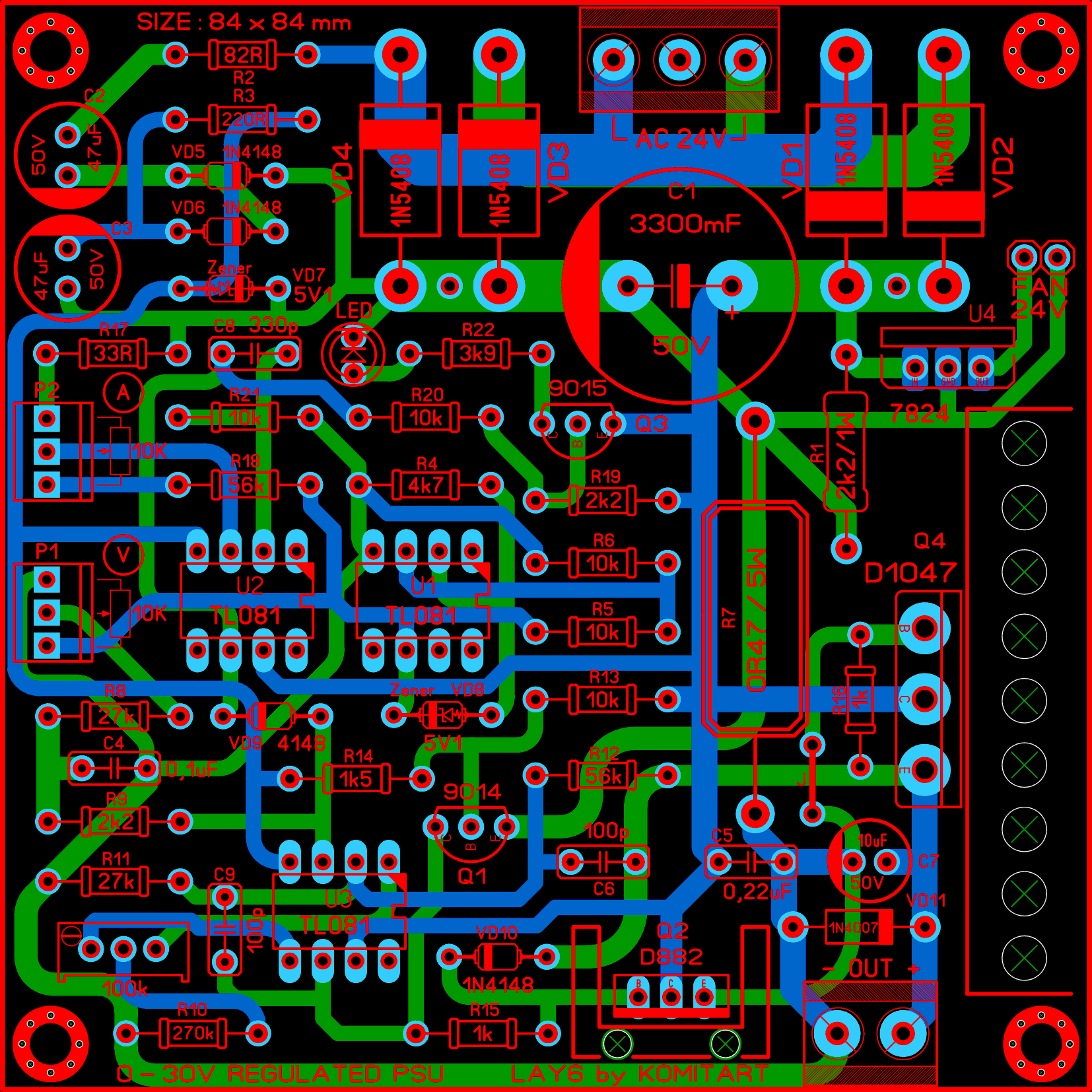

0-30V 0-3A Regulated PSU.  Приветствую, друзья. Вроде бы и без дела не сидел, но статей уже давно свежих не делал. Сегодня закончил отрисовку платы регулируемого блока питания 0-30 Вольт, 0-3 Ампера. Этот блок питания уже многим известен как конструктор, который есть в продаже на Алиэкспресс, кто захочет приобрести набор - ссылка ниже: ну, а для тех, у кого очумелые ручки требуют самостоятельного творчества, читаем информацию дальше. Начну с того, что на одном из сайтов я нашел очень длинную статью, где автор довольно подробно описывает этот блок питания, и приводит снятую с платы принципиальную схему. Сразу хочу сказать, его схема содержит ошибку соединения одного из диодов, и эта схема с ошибкой кочует по множеству других ресурсов. Я долго искал на том сайте каким образом можно связаться с автором и сообщить об этой ошибке, но найти его e-mail или связаться через внутренние сообщения у меня не вышло. Надеюсь, если эта статья попадется ему на глаза, он исправит свой недочет, ну а я перерисовал принципиалку заново, она ниже:  Заявленные продавцом характеристики DIY блока питания следующие: Входное напряжение — 24 Вольта переменного тока. Выходное напряжение регулируемое — 0-30 Вольт постоянного тока. Выходной ток регулируемый — 2мА — 3А . Пульсации выходного напряжения — 0.01%. Размеры печатной плаы — 80х80мм. Плату в формате LAY6 рисовал по фотографиям, она двухсторонняя, старался сделать точную копию, но в результате она получилась чуть большего размера, оригинал 80 x 80 mm, моя версия 84 x 84 mm. Вид платы LAY6 формата показан на рисунках ниже:   Список элементов схемы блока питания: - U1, U2, U3 - TL081, операционный усилитель - U4 - 7824 - интегральный стабилизатор - VT1 - 9014 (BC548 или BC547) - VT2 - D822 (КТ961А) - VT3 - 9015 (BC557 или BC327) - VT4 - D1047 - VD1, VD2, VD3, VD4 - 1N5408 - VD5, VD6, VD9, VD10 - 1N4148 - VD7, VD8 - стабилитроны на 5,1V...5,6V - VD11 - 1N4007 диод 1A - VD12 - LED - светодиод - R1 = 2,2 кОм 1W - R2 = 82 Ом 1/4W - R3 = 220 Ом 1/4W - R4 = 4,7 кОм 1/4W - R5, R6, R13, R20, R21 = 10 кОм 1/4W - R7 = 0,47 Ом 5W - R8, R11 = 27 кОм 1/4W - R9, R19 = 2,2 кОм 1/4W - R10 = 270 кОм 1/4W - R12, R18 = 56кОм 1/4W - R14 = 1,5 кОм 1/4W - R15, R16 = 1 кОм 1/4W - R17 = 33 Ом 1/4W - R22 = 3,9 кОм 1/4W - VR1 - 100K многооборотный подстроечный резистор - P1, P2 - 10KOhm линейный потенциометр - C1 - 3300 uF/50V электролитический - C2, C3 - 47uF/50V электролитический - C4 - 100n - C5 - 220n - C6 - 100pF керамика - C7 - 10uF/50V электролитический - C8 - 330pF керамика - C9 - 100pF керамика В архиве есть ещё один вариант печптной платы, он односторонний, размер 74 x 104 mm, автора этой разводки я не знаю, внешний вид с моими поправками такой:   Дублировать список элементов нет необходимости, просто в этом варианте нет микросхемы 7824 для получения питания вентилятора, поэтому просто исключите её из предыдущего списка.
