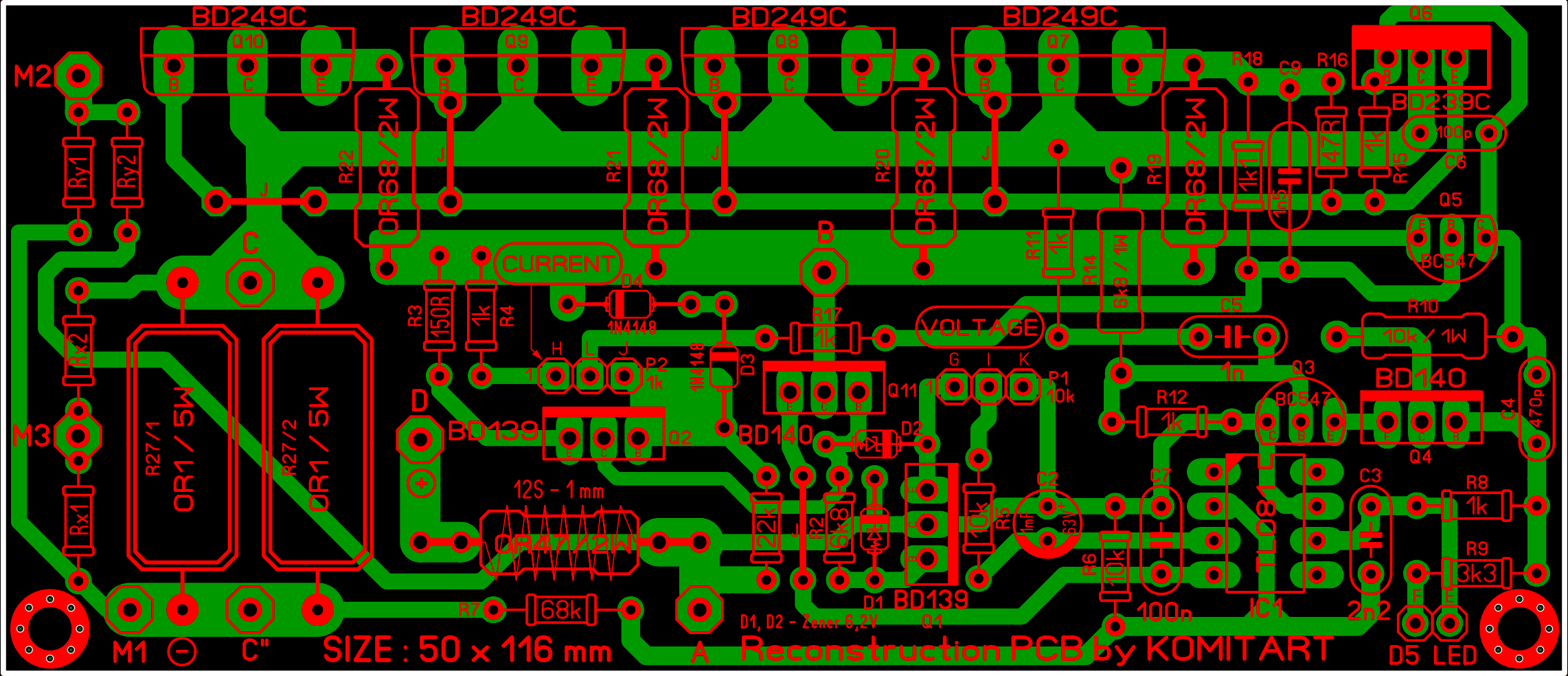

LABORATORY POWER SUPPLY 0-50V 0-4A.  Приветствую, друзья. За основу этой статьи я взял материал, который можно встретить на разных забугорных сайтах. Речь идет о лабораторном блоке питания с регулировкой выходного напряжения от 0 до 50 Вольт, и регулировкой тока отсечки от 0 до 4 Ампер. Построена схема на операционном усилителе TL081. Принципиальная схема блока питания ниже:  Перевод зарубежной статьи настолько бредовый, что не содержит никакой вразумительной информации. В общем, сообщается, что вы можете использовать для блока питания трансформатор с напряжением вторичной обмотки 50V AC, или с двойной обмоткой по 25V AC каждая. Резисторы Rx1, Rx2, Ry1, Ry2 - это корректирующие резисторы для измерителей тока и напряжения, но, врядли вы будете их использовать, потому что даже в китайских измерителях типа WR-005 такая коррекция уже есть на плате самого прибора. Как подключить такой прибор вы можете посмотреть в статье по ссылке ниже: Обращаю ваше внимание, коллекторы силовых транзисторов T7, T8, T9, T10 и коллектор транзистора T6, который управляет этими силовиками, в схеме соединены вместе, поэтому с изоляцией всех этих транзисторов от радиатора можно не заморачиваться, особенно если корпус блока питания сделан из пластика, ну а если корпус металлический, тогда проще изолировать сам радиатор от этого шасси. Плата, от которой я отталкивался, содержит кучу ошибок, практически все транзисторы BD139/BD140 вывернуты на 180 градусов, отсутствовал конденсатор C9 и резистор R16. Это обнаружилось уже после того, как лейка была нарисована полностью, после сверки платы с принципиальной схемой я добавил всё недостающее, проставил номиналы и нумерацию элементов. Плата в формате LAY6 теперь выглядит так:   Список элементов схемы лабораторного блока питания: Микросхемы: - IC1 - TL081 - 1 шт. Транзисторы: - T1, T2 - BD139 - 2 шт. - T3, T5 - BC547B - 2 шт. - T4, T11 - BD140 - 2 шт. - T6 - BD239 - 1 шт. - T7, T8, T9, T10 - BD249 - 4 шт. Диоды, стабилитроны: - D1, D2 - стабилитроны на 6,2 Вольта (6V2) - 2 шт. - D3, D4 - 1N4148 - 2 шт. - D5 - LED - светодиод 5 mm - 1 шт. - D6 - B40C1500 - диодный мост (располагается не на плате) - 1 шт. Резисторы: - R1 - 22k / 0,5W - 1 шт. - R2 - 6k8 - 1 шт. - R3 - 150R - 1 шт. - R4, R8, R11, R12, R15, R17 - 1k - 6 шт. - R5, R6 - 10k - 2 шт. - R7 - 68k - 1 шт. - R9 - 3k3 - 1 шт. - R10 - 10k / 1W - 1 шт. - R13 - 0R47 / 2W - 1 шт. (на нем намотана катушка - 12 витков провода диаметром 1 mm) - R14 - 6k8 / 1W - 1 шт. - R16 - 47R - 1 шт. - R18 - 1k1 - 1 шт. - R19, R20, R21, R22 - 0R68 / 2W - 4 шт. - R27/1, R27/2 - 0R1 / 5W Переменные резисторы: - P1 - регулировка выходного напряжения - B10k - 1 шт. - P2 - регулировка тока отсечки - B1k - 1 шт. Конденсаторы: - C1 - 10000mF/100V электролит (располагается на шасси) - 1 шт. - C2 - 1mF/63V - 1 шт. - C3 - 2n2 - 1 шт. - C4 - 470p - 1 шт. - C5 - 1n - 1 шт. - C6 - 100p - 1 шт. - C7, C8 - 100n - 2 шт. - C9 - 1n5 - 1 шт. (можно поставить 1n) Удачного повторения.
