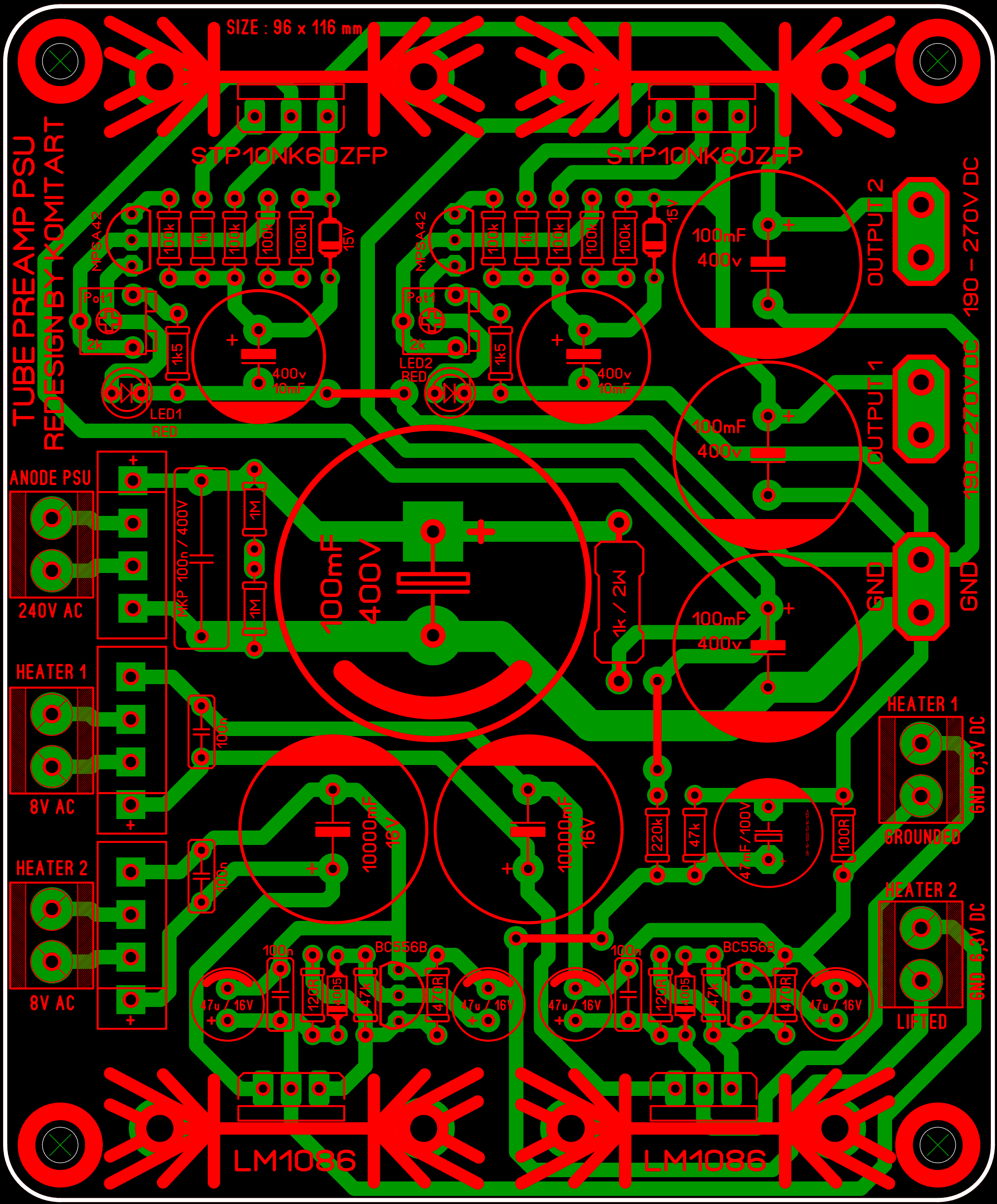

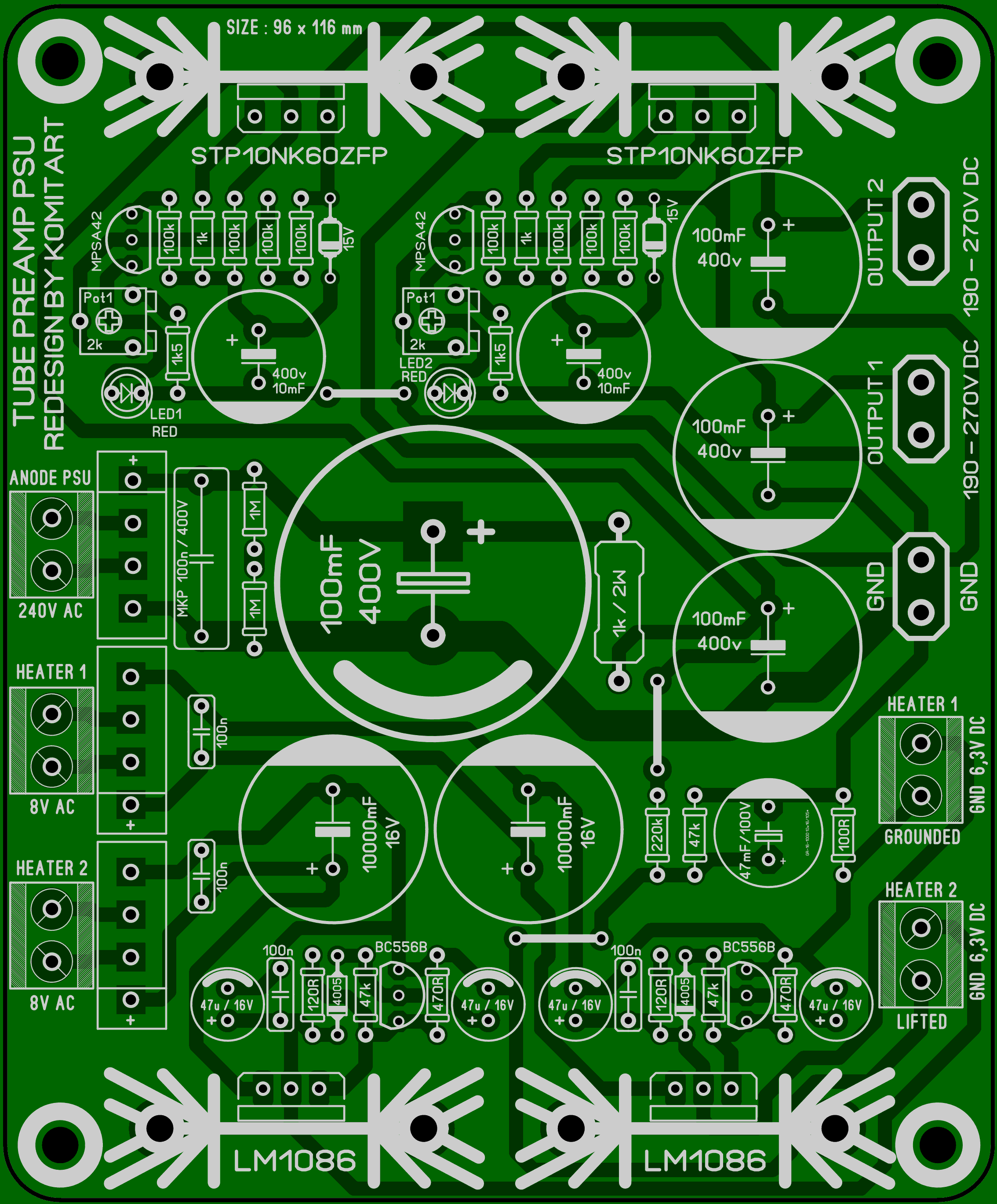

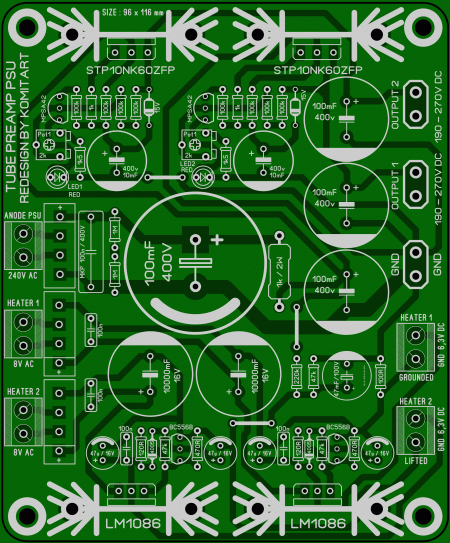

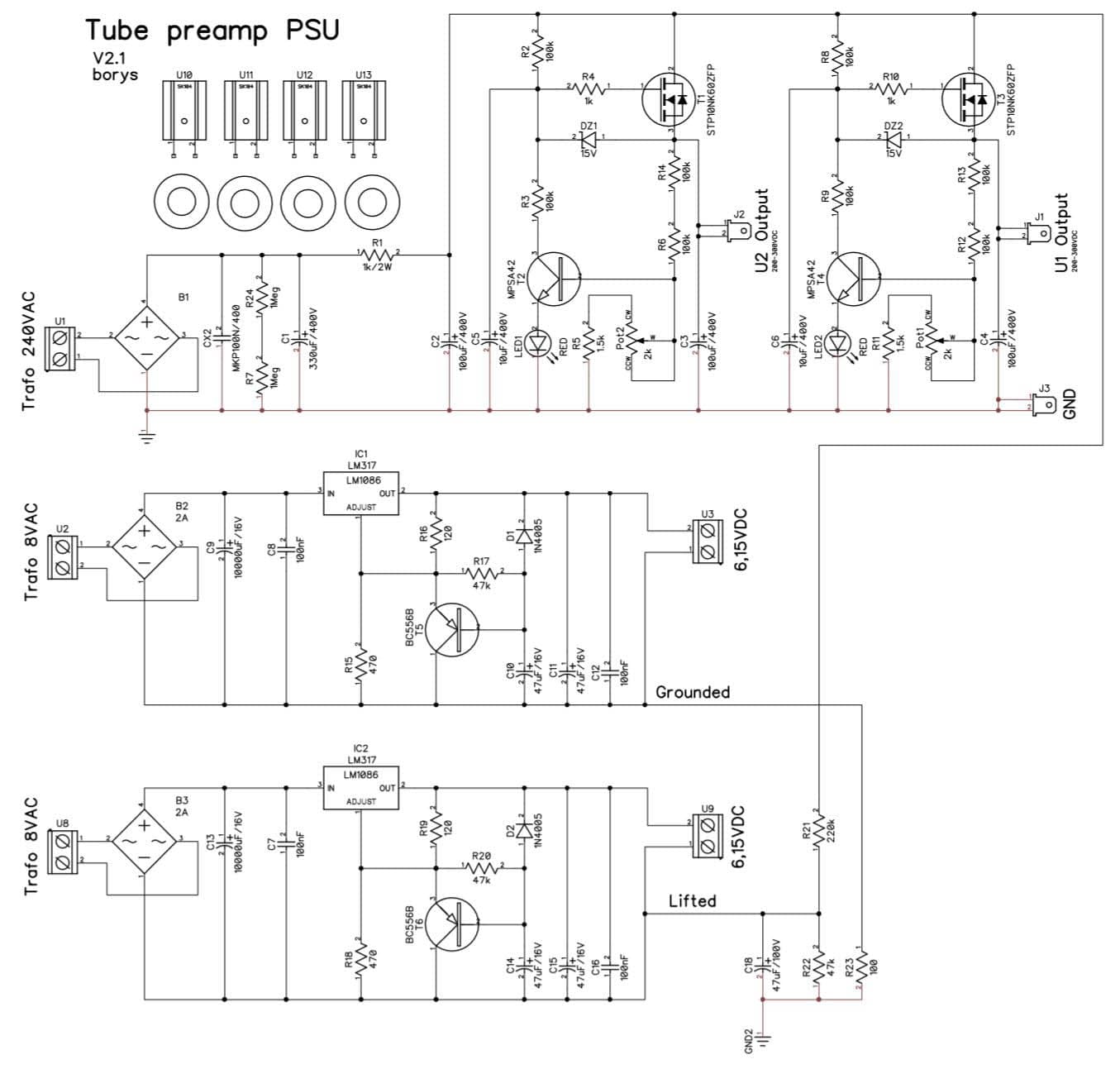

Блок питания для лампового преампа.  Приветствую, друзья! В сети попался проект блока питания для лампового предварительного усилителя, и я решил сделать лейку печатной платы. В исходной статье особо никаких нюансов не написано, вероятно автор считает, что заморочек при повторении возникнуть не должно. Блок питания имеет два регулируемых выхода для питания анодных цепей с хорошей фильтрацией, и два накальных выхода 6,3 Вольта с мягким пуском. Принципиальная схема Tube Preamp PSU:  Исходники в формате PDF и фотографии платы найдете в архиве. Ниже приведу изображения платы в формате LAY6:   Список элементов схемы Tube Preamp PSU: Микросхемы: • IC1, IC2 – LM317 (LM1086) – 2 шт. Транзисторы: • T1, T3 – STP10NK60ZFP – 2 шт. • T2, T4 – MPSA42 – 2 шт. • T5, T6 – BC556B – 2 шт. Диоды: • D1, D2 – 1N4005 (1N4007) – 2 шт. • B1, B2, B3 – диодный мост 2A — 3 шт. • LED1, LED2 – светодиод 5 mm красный — 2 шт. • DZ1, DZ2 – стабилитрон на 15V — 2 шт. Резисторы: • R1 – 1k/2W – 1 шт. • R2, R3, R6, R8, R9, R12, R13, R14 – 100k – 8 шт. • R4, R10 – 1k – 2 шт. • R5, R11 – 1k5 – 2 шт. • R7, R24 – 1M – 2 шт. • R15, R18 – 470R – 2 шт. • R16, R19 – 120R – 2 шт. • R17, R20, R22 – 47k – 3 шт. • R21 – 220k – 1 шт. • R23 – 100R – 1 шт. • Pot1, Pot2 — подстроечный резистор 2k — 2 шт. Конденсаторы: • C1 – 330mF/400V электролит — 1 шт. • C2, C3, C4 – 100mF/400V электролит — 3 шт. • C5, C6 – 10mF/400V электролит — 2 шт. • C7, C8, C12, C16 – 100n – 4 шт. • C9, C13 – 10000mF/16V электролит — 2 шт. • C10, C11, C14, C15 – 47mF/16V электролит – 4 шт. • C18 – 47mF/100V электролит — 1 шт. • Cx2 – MKP 100n/400V – 1 шт. Остальное: Разъемы, радиаторы — смотрите лейку платы. Размер фольгированного стеклотекстолита — 96 x 116 mm. Размер архива — 2,4 Mb.
