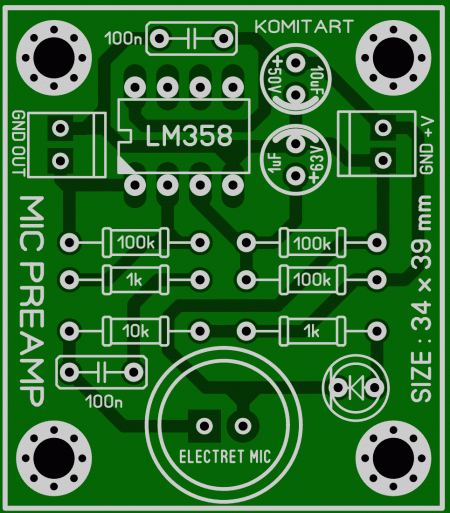

Микрофонный предварительный усилитель на LM358.  В статье рассмотрен проект предварительного усилителя для компактного электретного конденсаторного микрофона, реализованного на микросхеме LM358. Данная конструкция выпускается в виде конструктора компанией KEALAB (готовая плата с набором элементов) для самостоятельной сборки. • Источник питания : 5 … 12 VDC @ 10 mA • Выход: коэффициент усиления Approx. 100 • Встроенный электретный конденсаторный микрофон. • Разъем для подключения источника питания и аудиовыхода. • Светодиодный индикатор включения питания. • Четыре монтажных отверстия по 3,2 мм каждая • Размеры печатной платы 35 мм x 40 мм Принципиальная схема Microphone Preamplifier:  Плата Electret Microphone Preamp в формате LAY6:   Список элементов Microphone Preamplifier: • U1 – LM358 – 1 шт. • 8Pin DIP IC Socket – панелька для U1 – 1 шт. • D1 – Red Led (красный светодиод) — 1 шт. • C1 – 10mF/50V – 1 шт. • C2, C3 — 0,1mF (104) – 2 шт. • C4 – 1mF/63V – 1 шт. • R1, R4 – 1k – 2 шт. • R2 – 10k – 1 шт. • R3, R5, R6 – 100k – 3 шт. • MK1 – Electret Condenser Microphone – 1 шт. Готовое изделие выглядит так:  Размер архива с материалами по Electret Microphone Preamplifier - 0,4 Mb.
