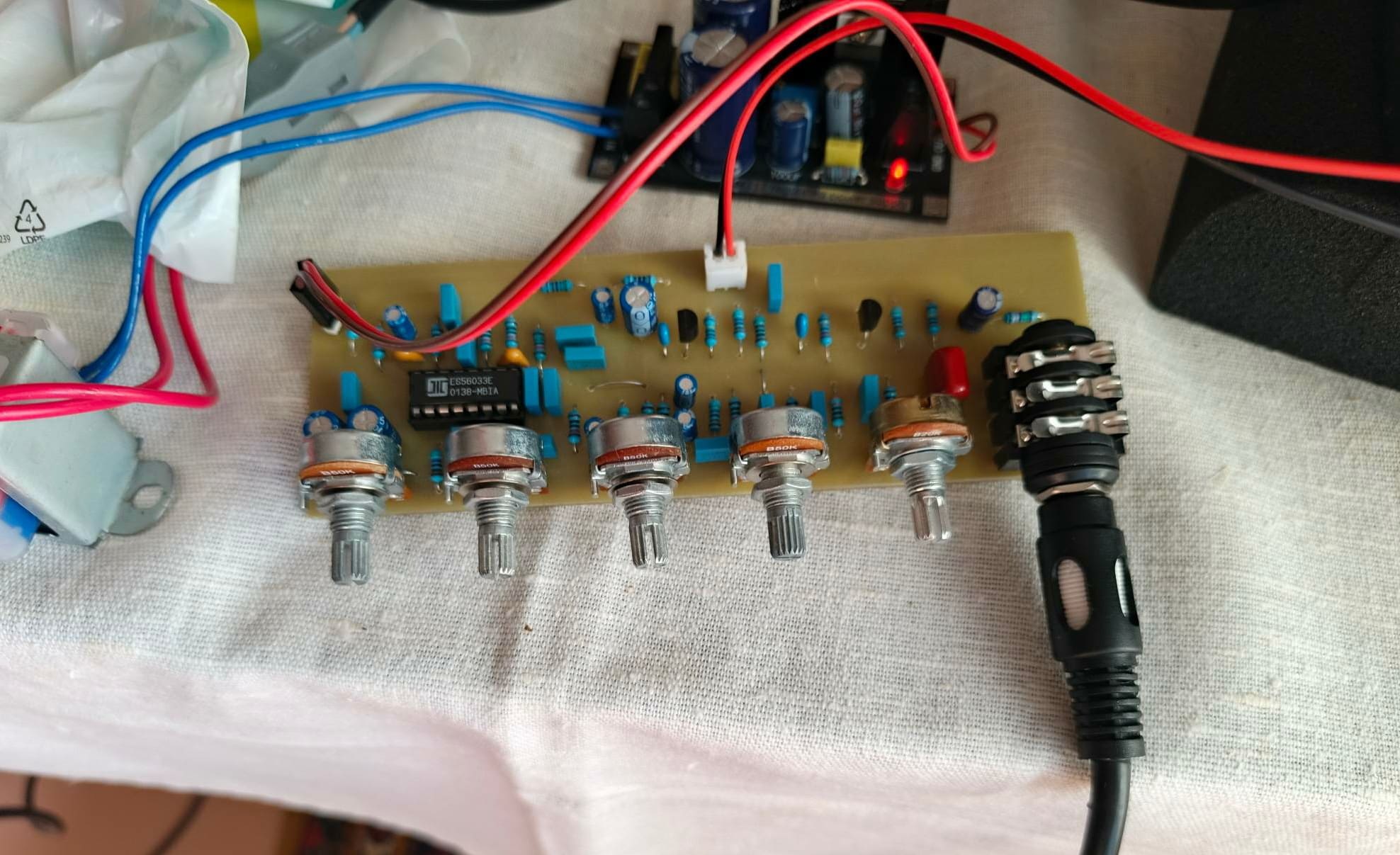

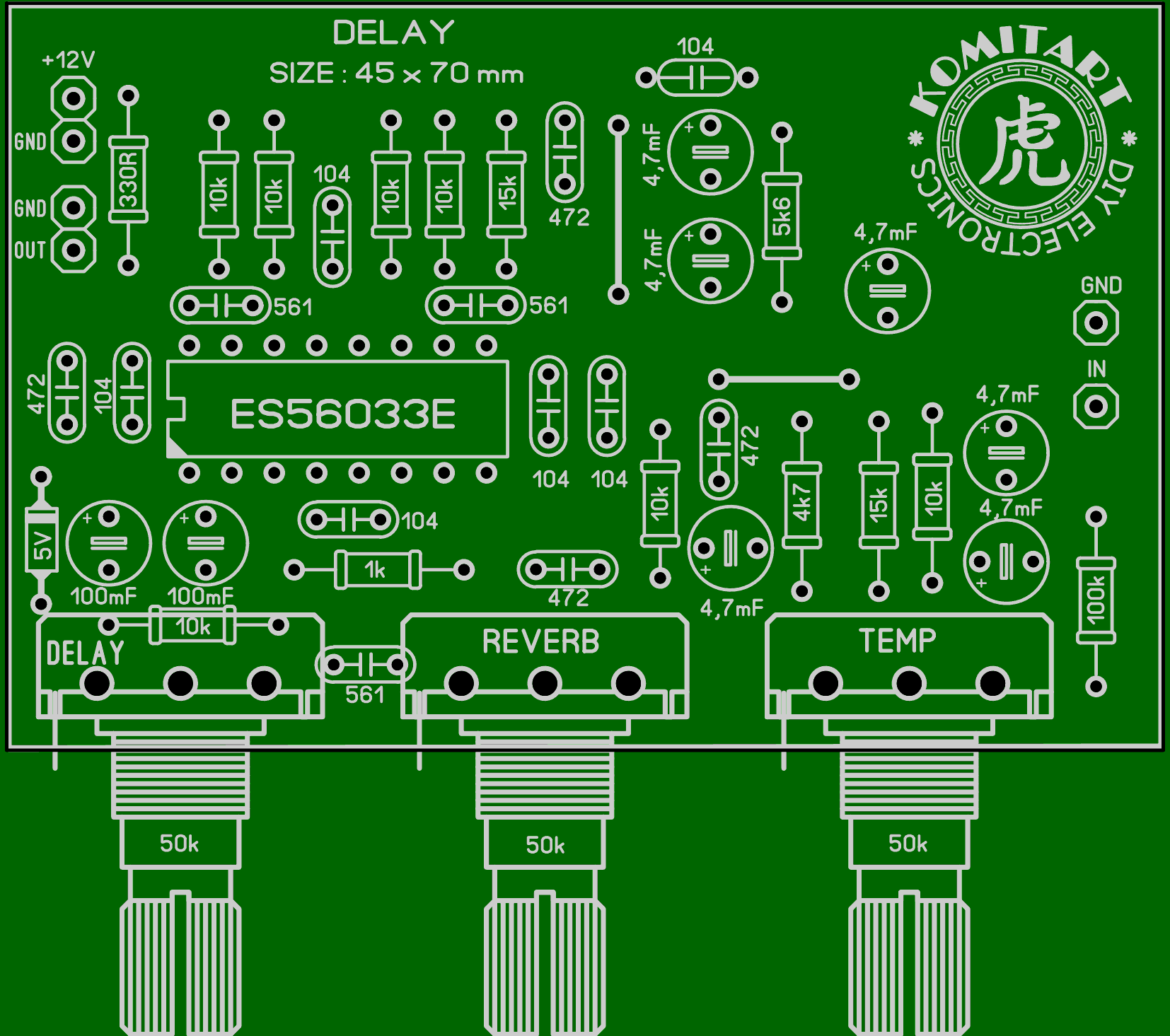

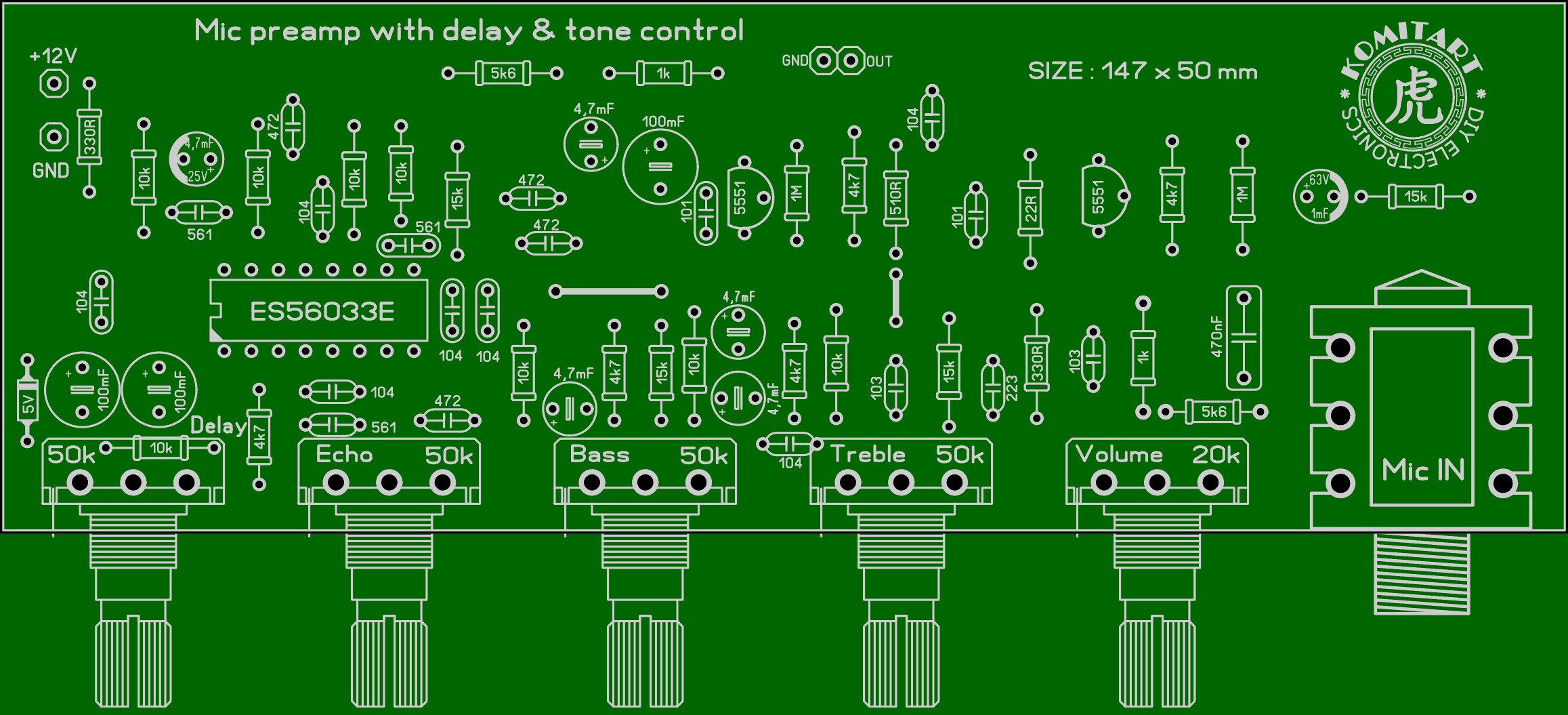

Микрофонный преамп с эхо, Delay на ES56033E, с регуляторами НЧ, ВЧ и громкости.  Данный проект неплохо подойдет музыкантам, для построения домашних кинотеатров, а так же занимающимся караоке. Сам предварительный усилитель выполнен на транзисторах, узел эффектов эхо и Delay собран на микросхеме ES56033E, представляющей собой генератор, управляемый напряжением, частота которого может быть задана с помощью внешнего резистора и конденсатора вручную. Полностью описывать принцип работы этой микросхемы наверно не стоит, ну а суть заключается в том, чтобы создать задержку сигнала, а потом подмешать этот задержанный к основному сигналу, чем и создается эффект Delay, придавая звуку глубину и пространственность с некой реверберацией. Музыканты думаю понимают о чем идет речь. Микросхема не очень дорогая, на момент написания статьи мы нашли ее на Алиэкспресс по цене 174 рубля за десяток с бесплатной доставкой, в поиски особо не внедрялись, может есть и еще дешевле. Принципиальная схема предварительного усилителя с регуляторами тембра по высоким и низким частотам, а так же эффектами эхо и Delay показана ниже:  От номинала резистора TEMP обозначенного звездочкой зависит диапазон регулировки времени задержки сигнала. Исходники печатной платы в статье не публикуем, вы их найдете в архиве со всеми материалами. Так же в архиве есть два варианта печатных плат, это плата эффекта Delay без регуляторов тембра, которую можно собрать в дополнение к имеющемуся предварительному усилителю, и плата полной схемы приведенной выше. Если у вас уже есть предварительный усилитель, и вы хотите приурочить к нему эффект приводим вам плату в формате LAY6, она выглядит так:   И печатная плата предусилителя с эхо, Delay и регуляторами тембра в LAY6 формате:   Плата блока питания:   Список элементов схемы предусилителя на ES56033E: Микросхемы: • ES56033E – 1 шт. Резисторы 1/4W: • 10K – 8 шт. • 1K – 2 шт. • 330R – 2 шт. • 15K – 4 шт. • 5K6 – 3 шт. • 4K7 – 4 шт. • 22R – 1 шт. • 1M – 2 шт. Конденсаторы: • 0.1mF (104) керамика – 7 шт. • 0.0001mF (101) керамика – 2 шт. • 0.00056mF (561) керамика – 3 шт. • 0.01mF (103) пленка – 2 шт. • 0.022mF (223) пленка – 1 шт. • 0.0047mF (472) пленка – 4 шт. • 4.7mF /25v электролит – 5 шт. • 100mF /25v электролит – 3 шт. • 0.47mF /25v электролит – 1 шт. • 1mF /25v электролит – 1 шт. Остальное: • Транзисторы 2N5551 – 2 шт. • Переменный резистор 50K – 4 шт. • Переменный резистор 20K – 1 шт. • Стабилитрон (Zener) от 5 до 5,6V – 1 шт. Кроме того, вы должны сделать простой блок питания с 2200 мкФ, трансформатор 10v или 12v до 300 мА и 4 диодов 1N4004. Схема внешних соединений платы предусилителя:  Архив содержит исходник в формате PDF, Datasheet на микросхему ES56033E, файл LAY6 в котором 3 вкладки с платами. Размер – 1,1 Mb.
