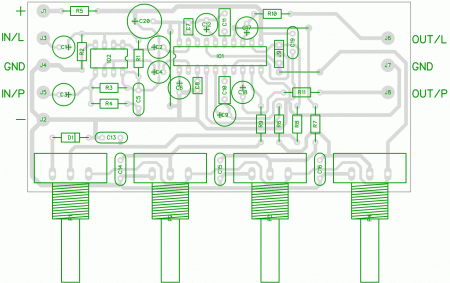

Предварительный УНЧ на LM1036N + TL072.  Исходный язык статьи чешский. Речь в ней идет о корректирующем стереофоническом HiFi предусилителе. Параметры следующие: • Напряжение питания – 9...16 Вольт • Ток потребления – 35 mA при напряжении питания 12 Вольт • Входное напряжение – максимальное 1,6 Вольта • Входное сопротивление – 30 кОм • Выходное напряжение – 1 Вольт при напряжении питания 12 В, f=1kHz • Выходное сопротивление – 20 Ом • Суммарные гармонические искажения – 0,06% (при Ucc=12V, f=1kHz, Uвых=1,0V) • Отношение сигнал / шум – 80 dB • Разделение каналов – -80 dB • Диапазон регулировки громкости – -75 до 0 dB • Диапазон регулировки ВЧ – +-15dB (fs=16 kHz) • Диапазон регулировки НЧ – +-15dB (fs=40 Hz) Принципиальная схема предусилителя на LM1036N + TL072:  Исходное изображение печатной платы (вид со стороны проводников):  Исходное изображение печатной платы (вид со стороны установки элементов):  Используя данные изображения мы воспроизвели печатную плату в LAY6 формат:  Фото-вид печатной платы предусилителя формата LAY6:  Список элементов для повторения схемы предусилителя на LM1036N + TL072: Резисторы: • R1,R2,R3,R4 – 100k (4 шт.) • R10,R11 – 330R (2 шт.) • R5 – 56R (1 шт.) • R6,R7,R8,R9 – 47k (4 шт.) Переменные резисторы: • P1,P2,P3,P4 - 10k/lin (4 шт.) Конденсаторы: • C1,C2,C3,C4,C17,C18 – 4,7mF/25V (6 шт.) • C5,C13,C14,C15,C16,C19 – 100nF (6 шт.) • C6 – 47mF/16V (1 шт.) • C7,C8 – 10nF foil (2 шт.) • C10,C11 – 330nF foil (2 шт.) • C9,C12 – 10mF/25V (2 шт.) • C20 – 100mF/16V (1 шт.) Диоды: • D1 – 1N4148 (1 шт.) Микросхемы: • IO1 – LM1036N – 1 шт. • IO2 – TL072 – 1 шт. Остальное: • J9 - S1G3 Блок питания преампа выполнен по схеме приведенной ниже:  В авторском варианте собранный предусилитель размещен в таком корпусе:
