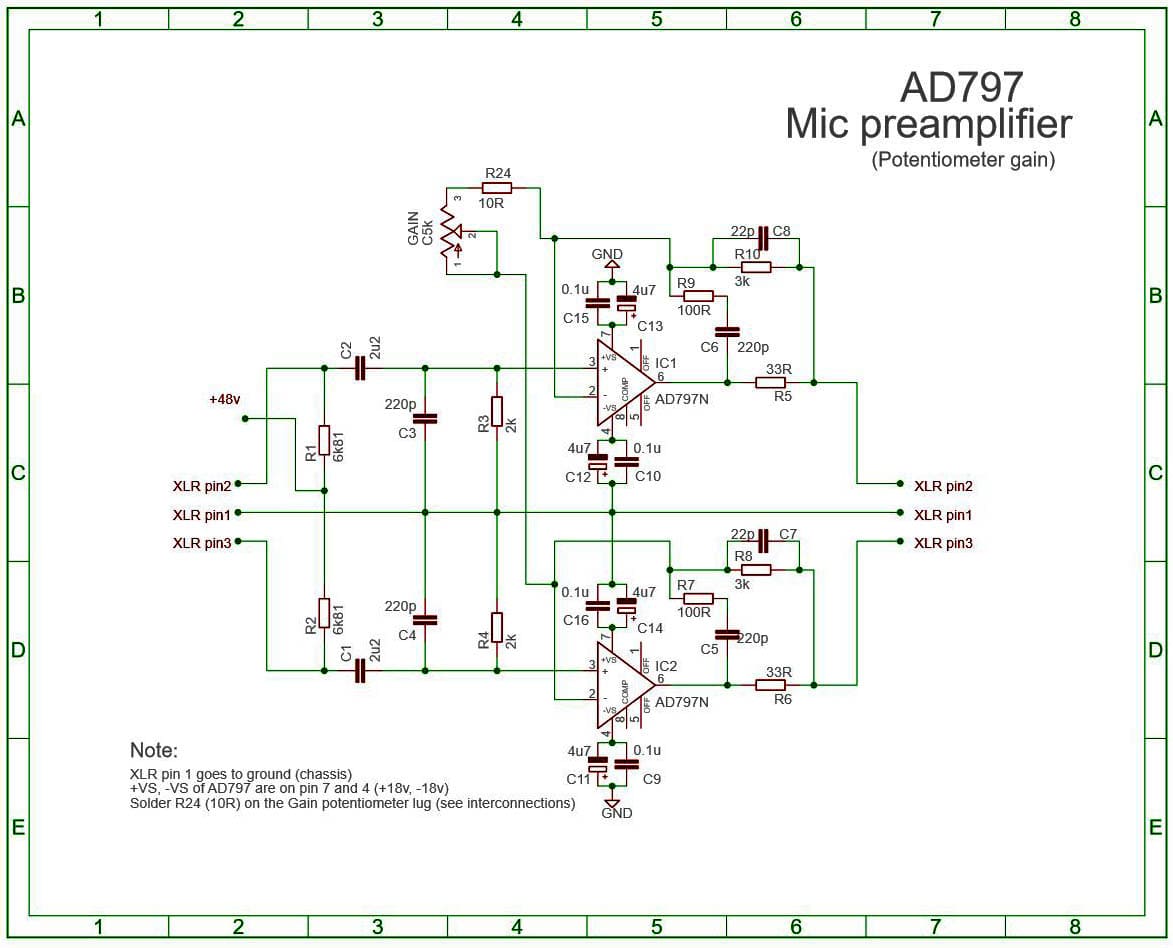

Микрофонный предусилитель на AD797.  Попался нам на глаза еще один набор для радиолюбителя, позволяющий собрать микрофонный предварительный усилитель, схема которого построена на двух микросхемах AD797N. Сразу обращаем ваше внимание, данная схема полностью балансная, поэтому в качестве источника и приемника сигналов применяются устройства, которые подключаются по симметричной линии. И так принципиальная схема преампа:  В качестве регулятора усиления (GAIN) применен переменный резистор с обратнологарифмической зависимостью номиналом 5 кОм. Так же можно применить регулятор галетного типа, принципиальная схема такого варианта показана ниже:  Схема GAIN SWITCH:  Исходные изображения печатной платы:   Печатная плата предусилителя в формате LAY6:  Фото-вид платы формата LAY6:  Исходники по регулятору галетного типа:  LAY6 формат платы ступенчатого регулятора и ее фото-вид:   Платы в сборе предварительного микрофонного усилителя и ступенчатого регулятора показаны ниже:   Ну и в заключение приводим вам схемы внешних соединений обоих вариантов:   Схемы, платы LAY6 формата, а так же полное пошаговое описание сборки микрофонного преампа на AD797 можно скачать одним файлом. Размер архива – 5,7 Mb.
