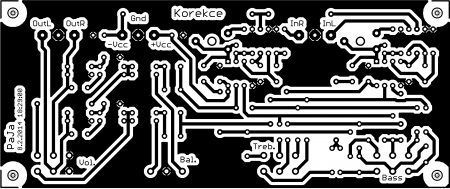

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ НА LM833 С РЕГУЛЯТОРАМИ ВЧ И НЧ, БАЛАНСА И ГРОМКОСТИ.  Ниже приведена принципиальная схема предварительного усилителя, реализованная на операционном усилителе LM833.  В цепи обратной связи входного каскада установлены два тримера (P1 и P101 номиналом 100 кОм), с их помощью можно установить необходимый коэффициент усиления и чтобы уровни обоих каналов были одинаковы. Питание осуществляется от двуполярного источника напряжением ±12 Вольт. БП можно собрать на интегральных стабилизаторах 78L12 и 79L12. Исходник печатной платы предварительного усилителя:  Расположение элементов на плате предварительного усилителя на LM833:  По этим рисункам была нарисована печатная плата в программе Sprint Layout. Вид LAY формата показан ниже:  Фото-вид печатной платы LAY формата:  Плата выполнена под односторонний стеклотекстолит, размер 60 х 140 мм. Перечень элементов для сборки предварительного усилителя на LM833: Конденсаторы: • 470n – 4 шт. (C1,C9,101,109) • 10p – 2 шт. (C2,102) • 2M2 – 6 шт. (C3,7,8,103,107,108) • 15n – 2 шт. (C4,104) • 150n – 4 шт. (C5,6,105,106) • 68n – 2 шт. (C10,110) • 100mF/25V – 2 шт. (C11,12) • 100n – 2 шт. (C13-16) Микросхемы: • LM833 – 2 шт. (IC1,2) Резисторы: • 1k – 2 шт. (R1,101) • 100k – 2 шт. (R2,102) • 39k – 4 шт. (R3,4,103,104) • 4k7 – 4 шт. (R5,11,105,111) • 1k2 – 4 шт. (R6,7,106,107) • 2k2 – 8 шт. (R8-10,12,13,108-110) • 47k – 2 шт. (R14,114) • 18k – 2 шт. (R15,115) • 15k – 2 шт. (R16,116) • 22k – 2 шт. (R17,117) • TRIM 100k – 2 шт. (P1,101) • BALANCE - 25k/N • BASS - 25k/N • TREBLE - 25k/N • VOLUME - 50k/G • Разъемы IN,OUT,UCC - ARK500/3 – 3 шт. Внешний вид собранной платы показан на следующем снимке:  Скачать принципиальную схему предварительного усилителя на микросхемах LM833 с регуляторами громкости, баланса, высоких и низких частот можно по прямой ссылке с нашего сайта. Размер файла – 0,48 Mb.
