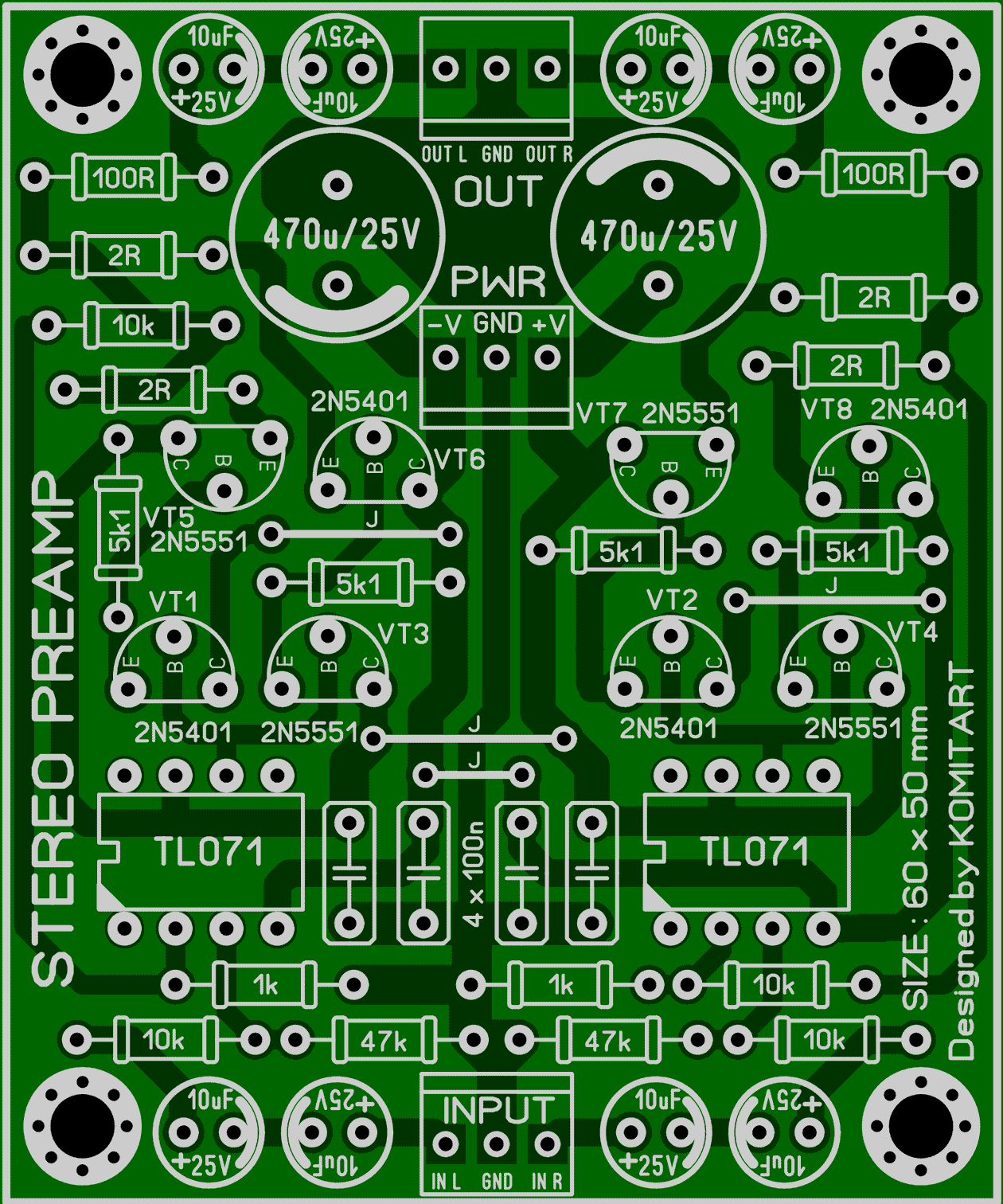

Преамп на TL071 версия 2 от KOMITART.  Привестивую, друзья. Приходило несколько писем на мой e-mail с вопросами по запуску схемы предварительного усилителя, статья по которому у нас выходила под названием Некоторые, повторившие это устройство, остались довольны качеством его звучания и оставили положительные отзывы к статье. Пересмотрев ту печатную плату, которую я нашел на каком то форуме радиолюбителей пришел к выводу, что она оставляет желать лучшего, и ее нужно привести в надлежащее состояние. Для начала приведу принципиальную схему:  Сразу хочу отметить, что печатную плату я рисовал без возможности подключения схемы в МОСТ, поэтому микросхема DA1 на плате отсутствует, то есть у нас получается стандартный вариант стерео предусилителя, и мы имеем два абсолютно идентичных канала усиления. Старый вариант лейки и список элементов вы найдете в предыдущей стате (ссылка в начале текста), новый вариант платы в формате LAY6 выглядит так:   На сколько удачна получилась разводка платы судить вам, по этому поводу можно высказаться в комментариях, оправданная критика приветствуется. В железе пока не тестировалась, на наличие ошибок вроде как перепроверял, но, если таковая обнаружится, не стесняемся писать коммент. На сегодня пока всё. Всем спасибо за внимание. Размер архива с материалами по этой версии предварительного усилителя - 0,4 Mb.
