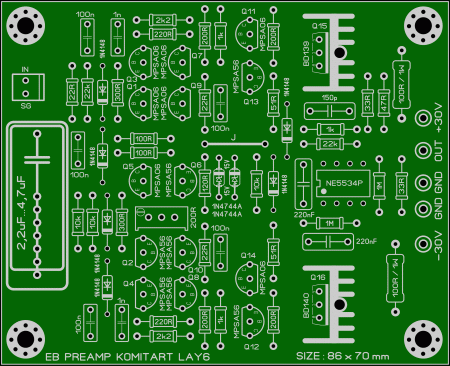

Предусилитель по мотивам схем Erno Borbely.  Приветствую, друзья. Начну с того, что автор переделки данного предварительного усилителя мне не известен, потому что мне был прислан документ в формате PDF, в котором имя автора не указано, но из этого документа мне стало понятно, что схема этого преампа построена по мотивам схемотехники от Erno Borbely. Эрно Борбели в своё время работал два десятка лет в европейском отделении National Semiconductor, но в историю мы в этой статье углубляться не будем, впрочем, так же отмечу что я не стал искать различия между оригинальными разработками Эрно и схемой данного проекта, но раз уж автор утверждает, что были использованы оригинальные материалы, значит будем принимать этот проект как есть. И так, принципиальная схема предусилителя:  Немного процитирую автора: "Заранее отмечу, что если не учитывать все прочие нюансы, такие как сложность и «громоздкость» схемы, некоторые спорные схематические решения, а оставить только «звук», то это один из лучших предварительных усилителей, которые мне приходилось делать. Проблема в повторении схем Erno Borbely заключается в том, что ту элементную базу сложно приобрести на территории постсоветского пространства, а если заказывать, то только на "забугорных" сайтах" - это сподвигло автора переделать схему на более доступные комплектующие с попыткой сохранения идеи оригинала, дабы при этом не потерять в "звуке". Заявленные технические характеристики: Диапазон входных напряжений, мВ – 10…20000; Диапазон выходных напряжений, В – 0,1…2; Диапазон воспроизводимых частот, Гц – 5...25000; Коэффициент гармоник при Uвых = 1В: на частоте 1 кГц – 0,001%; на частоте 20 кГц – 0,002%; Отношение сигнал/шум, дБ – 105. Питание схемы, по замыслу автора, осуществляется от того же источника, от которого запитывается и усилитель мощности. При исправных деталях и правильном монтаже – единственная регулировка в схеме – установка выходного нулевого напряжения с помощью потенциометра R8. Картинка платы в формате JPG была в скачанных мной материалах, но такая разводка мне очень не понравилась, элементы на плате расставлены как то хаотично, не симметрично, много пустоты, в общем, не буду писать негатив, но разводку я решил сделать свою как это видится мне, критику или советы пожалуйста пишите в комментариях. LAY6 рисовал в одностороннем варианте, на плате один канал, и если нужен стерео, то изначально расположите пару таких плат в ряд на одном куске фольгированного стеклотекстолита на стадии изготовления печатки. Размер платы для одного канала получился 86 x 70 mm, внешний вид в формате LAY6 такой:  Список элементов для сборки одного канала предусилителя: - DA1 - NE5534P - 1 шт. - VT1, VT3, VT5, VT7, VT9, VT11, VT14 - MPSA06 - 7 шт. - VT2, VT4, VT6, VT8, VT10, VT12, VT13 - MPSA56 - 7 шт. - VT15 - BD139 - 1 шт. - VT16 - BD140 - 1 шт. - VD1, VD2, VD3, VD4, VD7, VD8 - 1N4148 - 6 шт. - VD5, VD6 - 1N4744A - стабилитрон на 15V - 2 шт. - R1, R13, R15 - 22R/0,25W - 3 шт. - R2, R19 - 22k/0,25W - 2 шт. - R3, R4, R25 - 10k/0,25W - 3 шт. - R5, R6 - 220R/0,25W - 2 шт. - R7, R14 - 100R/0,25W - 2 шт. - R8 - TrimPot 200R многооборотный - 1 шт. - R9, R10 - 2k2/0,25W - 2 шт. - R11, R12 - 300R/0,25W - 2 шт. - R16 - 120R/0,25W - 1 шт. - R17, R18, R26, R29 - 200R/0,25W - 4 шт. - R20, R21, R22 - 1k/0,25W - 3 шт. - R23, R24 - 1M/0,25W - 2 шт. - R27, R28 - 51R/0,25W - 2 шт. - R30, R31 - 33R/0,25W - 2 шт. - R32, R34 - 100R/0,5...1W - 2 шт. - R33 - 47R/0,25W - 1 шт. - C1, C3, C4, C8, C9 - 100nF (104) - 5 шт. - C2 - 2,2uF NP - 1 шт. - C5, C6 - 1nF (102) - 2 шт. - C7 - 150pF (151) - 1 шт. - C10, C11 - 100uF/50V - 2 шт. - C12, C13 - 220nF (224) - 2 шт. - Разъем 2Pin 2,54mm (ВХОД) - 1 шт. - Панелька DIP-8 - 1 шт. - Радиаторы для выходных транзисторов - 2 шт. В архиве - принципиальная схема, плата LAY6 формата (в том числе и авторский вариант), текстовый документ в формате PDF, плата первоначального варианта в формате PDF, MPSA06 & MPSA56 Datasheet, BD139 & BD140 Datasheet, NE5534 Datasheet. Удачного повторения. Размер архива - 3,8 Mb.
