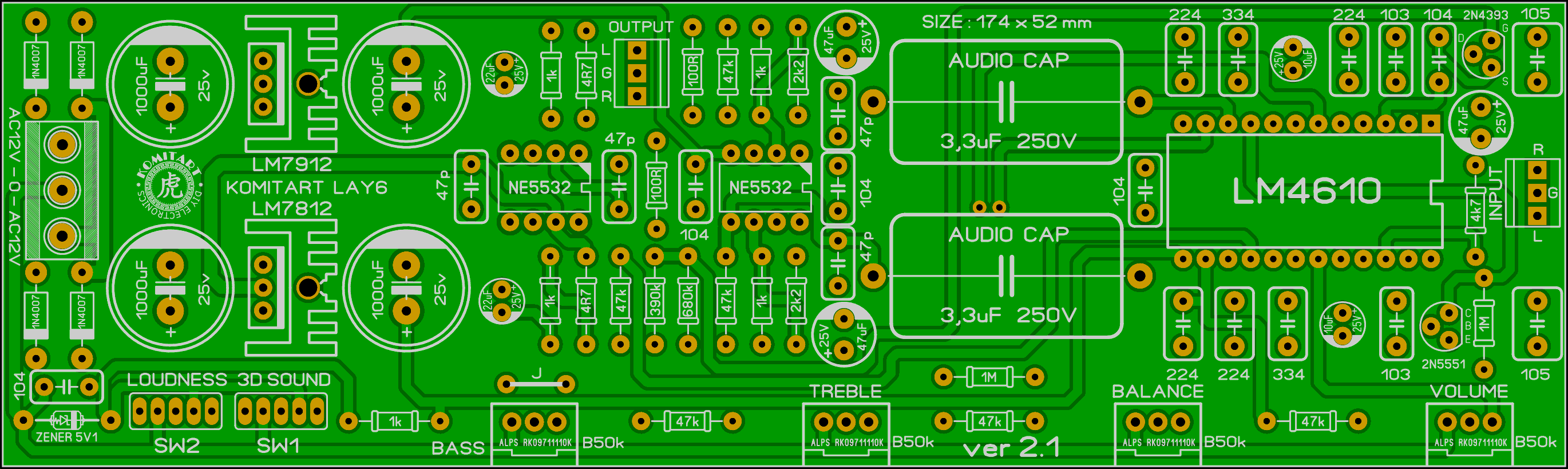

LM4610 and 2 x NE5532 PREAMP schematic ver 2.1  Приветствую, друзья. Как обещал в предыдущей статье, сегодня оформил статью по второй версии предусилителя на LM4610 и двух операционниках NE5532. Как и предыдущий вариант данная плата отсвечивает на станицах Алиэкспресс, принципиальная схема в описании лота есть, но она в таком жутком качестве (размер очень маленький, номиналы элементов не проставлены), поэтому пришлось рисовать принципиалку заново, а заодно сверяться с тем, что мы имеем на самой плате, в общем, принципиальная схема такая:  Обращаю внимание, нумерацию элементов на схеме я проставил свою, она не схожа с исходной нумерацией, и список элементов в конце статьи будет составлен согласно того, что указано на мной нарисованной схеме. Печатная плата как и в предыдущем варианте двухсторонняя, размер 174 x 52 mm, внешний вид платы LAY6 формата следующий:  Как вы могли уже заметить, включение/отключение эффектов 3D Sound и Loudness в этой версии осуществляется транзисторами, работающими в режиме ключей. При сверке обнаружилось, что расположение выводов N-канального полевика у разных производителей отличается, у одних G-D-S , у других G-S-D... На пальцах объяснять не особо понятно, я в архив положу заводские описания (DATASHEETs) на эти 2N4393 от компании WISHAY, CalogicLLC и Inter FET Corporation, сами сравните, и если будете собирать этот проект, уточняйте распиновку того транзистора 2N4393, который у вас в наличии. В любом случае на плате я обозначил маркировку выводов, впаивайте согласно этого обозначения и не смотрите на контурное расположение этого транзистора. Список элементов : - IC1 - LM4610 - 1 шт. - IC2, IC3 - NE5532 - 2 шт. - IC4 - интегральный стабилизатор LM7812 - 1 шт. - IC5 - интегральный стабилизатор LM7912 - 1 шт. - VT1 - 2N4393 N-канальный - 1 шт. - VT2 - 2N5551 биполярный - 1 шт. - VD1...VD4 - 1N4007 - 4 шт. - VD5 - ZENER 5V - стабилитрон на 5 Вольт - 1 шт. - VR1...VR4 - переменный резистор типа ALPS RK09711110K B50K - 4 шт. - R1 - 680k / 0,25W - 1 шт. - R2 - 390k / 0,25W - 1 шт. - R3 - 4k7 / 0,25W - 1 шт. - R4, R5, R8, R9, R11, R13 - 47k / 0,25W - 6 шт. - R6, R7 - 1M / 0,25W - 2 шт. - R10, R12, R20, R21, R22 - 1k / 0,25W - 5 шт. - R14, R15 - 2k2 / 0,25W - 2 шт. - R16, R17 - 100R / 0,25W - 2 шт. - R18, R19 - 4R7 / 0,25W - 2 шт. - C1, C2 - 1uF / 50V NP - 2 шт. - C3, C19, C20 - 47uF / 25V электролит - 3 шт. - C4, C29, C30, C31, C32 - 100n / 50V - 5 шт. - C5, C11 - 10n / 50V (103) - 2 шт. - C6, C10, C15, C16 - 220n / 50V (224) - 4 шт. - C7, C12 - 10uF / 25V электролит - 2 шт. - C8, C13 - 330n / 50V (334) - 2 шт. - C9, C14 - 3,3uF / 100...250V NP - 2 шт. - C17, C18, C23, C24 - 47p / 50V - 4 шт. - C21, C22, C27, C28 - 1000uF / 25V электролит - 4 шт. - C25, C26 - 22uF / 25V электролит - 2 шт. - Клеммник 3 Pin 5 mm (POWER) - 1 шт. - Клеммник 3 Pin 2,54 mm (INPUT, OUTPUT) - 2 шт. Плата в сборе должна выглядеть так:  На этом всё. Удачного повторения. Размер архива - 3,5 Mb.
