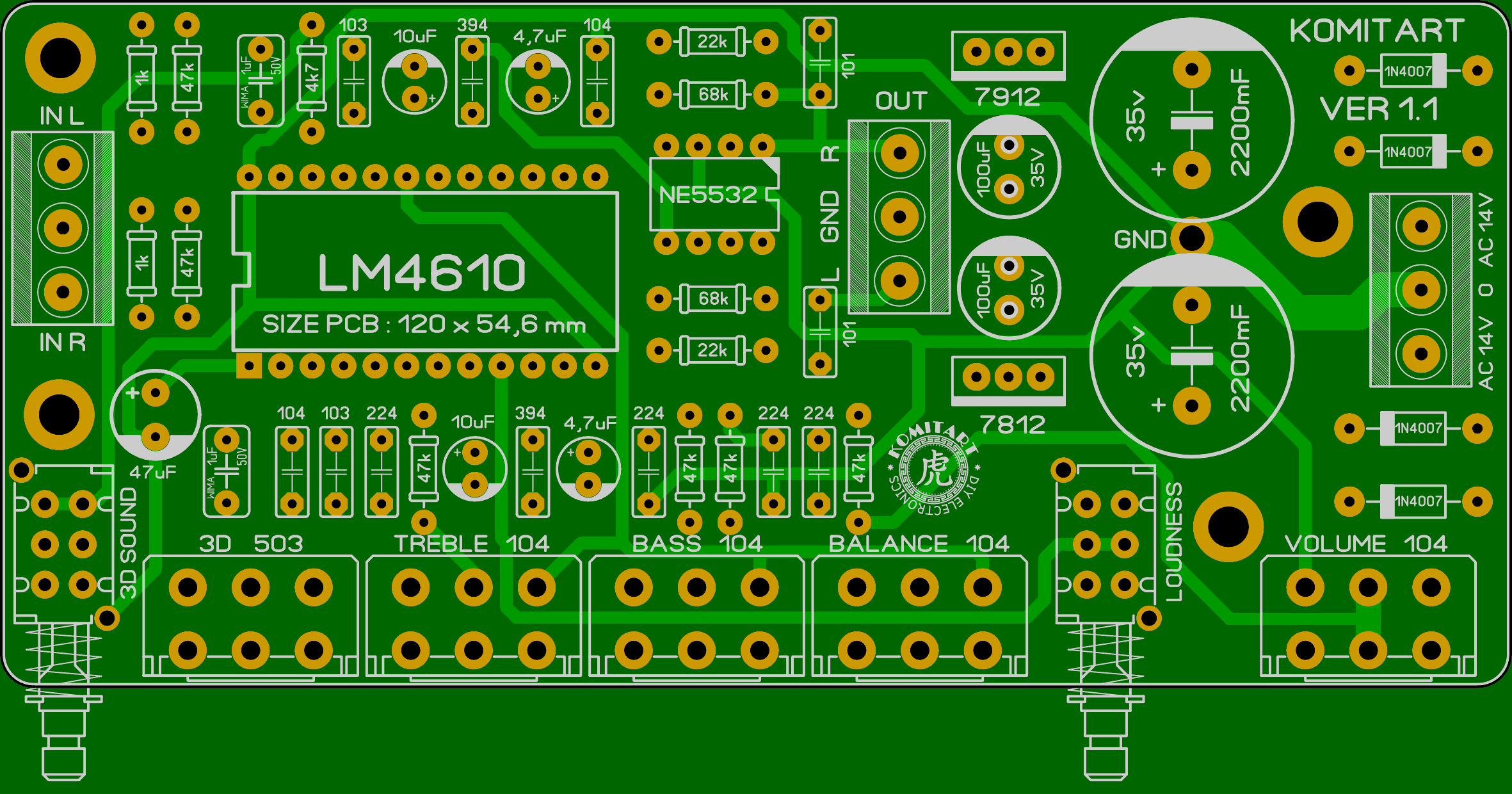

LM4610 with NE5532 preamp PCB ver 1.1  Приветствую, друзья. Ноги у этой платы растут с aliexpress, просят за неё 6 баксов, за голую без элементов, лот называется "LM4610 HiFi Preamplifier Board PCB With 3D Surround Equal Loudness Volume". Принципиальной схемы как и в большинстве случаев нет, поэтому снимаем её с платы:  В ближайшее время выйдет ещё одна статья с преампом на этой же микросхеме, но с другой разводкой платы, поэтому эту версию я обозвал как ver 1.1, следующая будет 2.1, если кому интересно - следите за выходом статей. Печатная плата версии 1.1 двухсторонняя, размер 120 x 54,6 mm, на борту имеем 5 регуляторов, это 3D SOUND, TREBLE, BASS, BALANCE и VOLUME, так же имеем пару кнопок - включение/отключение 3D звука и включение/отключение тон-компенсации. На этой же плате собран свой двухполярный блок питания на стабилизаторах 7812/7912. Внешний вид платы LAY6 формата показан ниже:  Список элементов: - IC1 - LM4610 - 1 шт. - IC2 - NE5532 - 1 шт. - IC3 - LM7812 - 1 шт. - IC4 - LM7912 - 1 шт. - VD1...VD4 - 1N4007 - 4 шт. - R1, R2 - 1k / 0,25W - 2 шт. - R3, R4, R6, R7, R8, R9 - 47k / 0,25W - 6 шт. - R5 - 4k7 / 0,25W - 1 шт. - R10, R11 - 22k / 0,25W - 2 шт. - R12, R13 - 68k / 0,25W - 2 шт. - VR1 - 3D SOUND - B50k сдвоенный - 1 шт. - VR2, VR3, VR4, VR5 - VOLUME, BALANCE, BASS, NREBLE - B100k сдвоенный - 4 шт. - C1, C2 - 1uF / 50V NP (105) - 2 шт. - C3 - 47uF / 25V электролит - 1 шт. - C4, C23, C24 - 100n / 50V - 3 шт. - C5, C11 - 10n / 50V (103) - 2 шт. - C6, C10, C15, C16 - 220n / 50V (224) - 4 шт. - C7, C12 - 10uF / 25V электролит - 2 шт. - C8, C13 - 390n / 50V (394) - 2 шт. - C9, C14 - 4,7uF / 25V электролит - 2 шт. - C17, C18 - 100p / 50V (101) - 2 шт. - C19, C20 - 2200uF / 35V электролит - 2 шт. - C21, C22 - 100uF / 25V электролит - 2 шт. Обращаю ваше внимание, на плате применены спаренные переменные резисторы, но они включены параллельно, поэтому номинал у них в 2 раза больше чем указаны в принципиальной схеме. Я не знаю по каким соображениям плата на Али имеет такую конфигурацию по этим переменникам, поэтому в плате я ничего переделывать не стал, вы же можете применить и одинарные переменные резисторы с номиналами которые указаны в схеме, и так же учтите это при составлении списка элементов для приобретения. В архиве принципиальная схема, плата LAY6 формата, datasheet на микросхему LM4610, сопутствующие изображения. Удачного повторения. Размер архива - 3,4 Mb.
