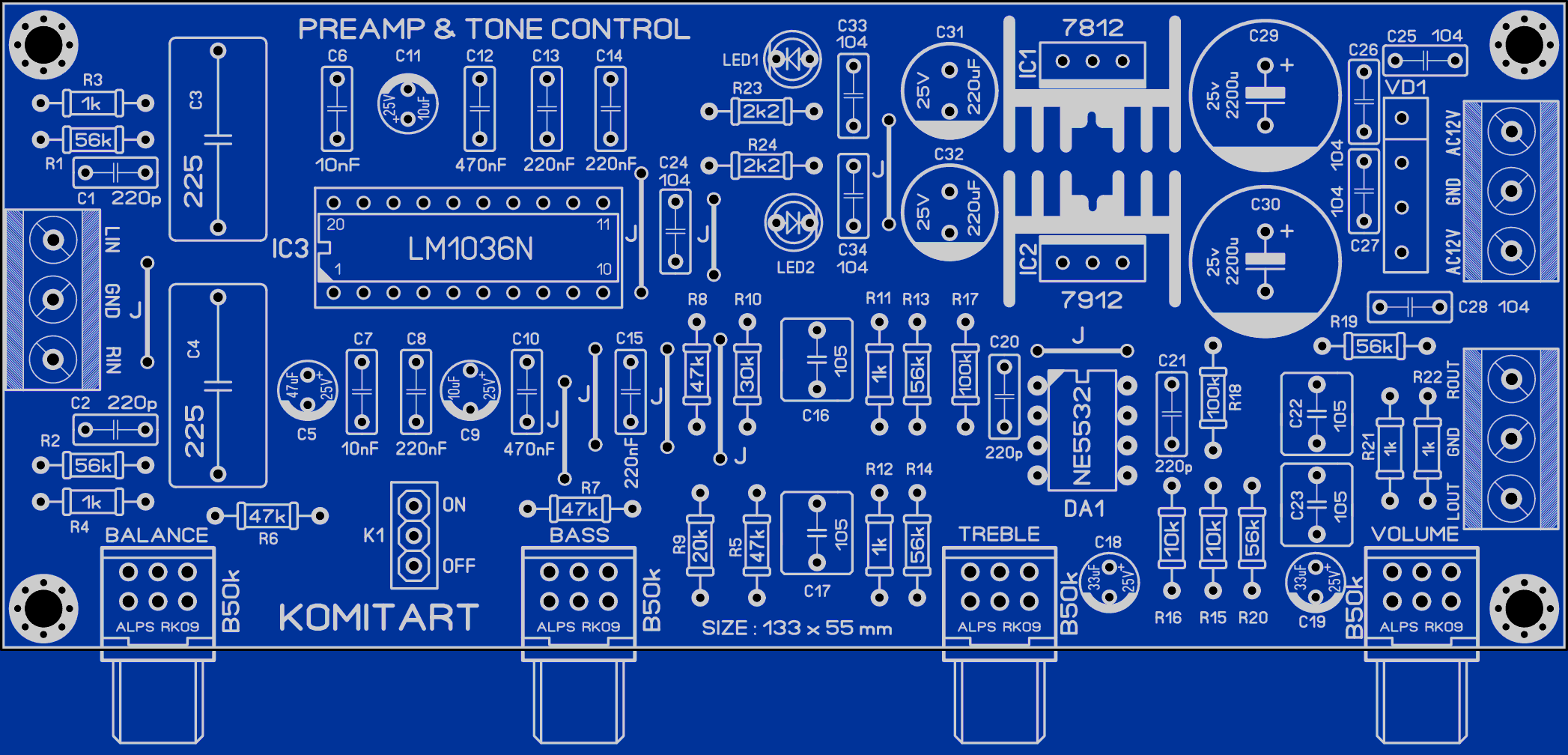

NE5532 preamplifier with LM1036 tone control.  Приветствую, друзья. Как зачастую у меня получается, сначала рисую плату LAY6 формата, потом снимаю принципиальную схему. На сей раз привожу материал для сборки предусилителя на микросхеме NE5532 плюс регулятор тембра на LM1036, вернее автор посчитал целесообразнее сначала использовать темброблок, а потом уже немного усилить сигнал, мотивируя это тем, что LM1036 не любит когда на входе присутствует сигнал высокого уровня. Так же обращаю внимание, что регулятор громкости реализован обычным образом на выходе преампа, а не тем способом, который заложен в LM-ке. Переключатель типа Micro тумблер (K1), установленный на плате, включает и выключает тон-компенсацию. Принципиальная схема снятая с печатной платы выглядит так:  Нумерация элементов на схеме не соответствует той, которая есть на заводской плате, я её проставил свою, новая нумерация обозначена и на плате LAY6 формата. Данную плату заводского производства можно найти и на Али, и на eBay, правда просят за одну доску порядка пяти долларов, мне кажется что цена за одну плату слишком завышена, ну не суть.... В описании лота я увидел следующие технические характеристики: - Напряжение питания - переменное, двухполярное 2 х 12...15В - Частотная характеристика - 20Гц...25000Гц - Коэффициент гармоник - 0,03% - Уровень шума - -90дБ - Диапазон регулировки громкости 80 дБ, - Диапазон регулировки тона 15 дБ, - баланса - -26дБ Печатная плата предусилителя односторонняя, поэтому для ЛУТ технологии то что нужно, размер 133 x 55 mm, расстояние между осями переменных резисторов 35,7 mm, внешний вид платы LAY6 формата показан ниже:  Список элементов схемы NE5532 preamplifier with LM1036 tone control: - IC1 - стабилизатор 7812 - 1 шт. - IC2 - стабилизатор 7912 - 1 шт. - IC3 - LM1036 - 1 шт. - DA1 - NE5532 - 1 шт. - Диодный мост любой маломощный вертикального исполнения - 1 шт. - R1, R2, R13, R14, R19, R20 - 56k / 0,25W - 6 шт. - R3, R4, R11, R12, R21, R22 - 1k / 0,25W - 6 шт. - R5, R6, R7, R8 - 47k / 0,25W - 4 шт. - R9 - 20k / 0,25W - 1 шт. - R10 - 30k / 0,25W - 1 шт. - R15, R16 - 10k / 0,25W - 2 шт. - R17, R18 - 100k / 0,25W - 2 шт. - R23, R24 - 2k2 / 0,25W - 2 шт. - VR1...VR4 - переменный резистор ALPS RK09 B50k - 4 шт. - C1, C2, C20, C21 - 220pF/50V - 4 шт. - C3, C4 - 2,2uF WIMA (225) - 2 шт. - C5 - 47uF / 25V электролит - 1 шт. - C6, C7 - 10nF / 50V - 2 шт. - C8, C13, C14, C15 - 220nF (224) - 4 шт. - C9, C11 - 10uF / 25V электролит - 2 шт. - C10, C12 - 470nF (474) - 2 шт. - C16, C17, C22, C23 - 1uF NP (105) - 4 шт. - C18, C19 - 33uF / 25V электролит - 2 шт. - C24, C25, C26, C27, C28, C33, C34 - 100nF / 50V (104) - 7 шт. - C29, C30 - 2200uF / 25V электролит - 2 шт. - C31, C32 - 220uF / 25V электролит - 2 шт. - K1 - микро-переключатель (смотри фото в архиве) - 1 шт. - Клеммная колодка 3 Pin 5 mm под монтаж на плату - 3 шт. Удачного повторения. Размер архива - 3,9 Mb.
