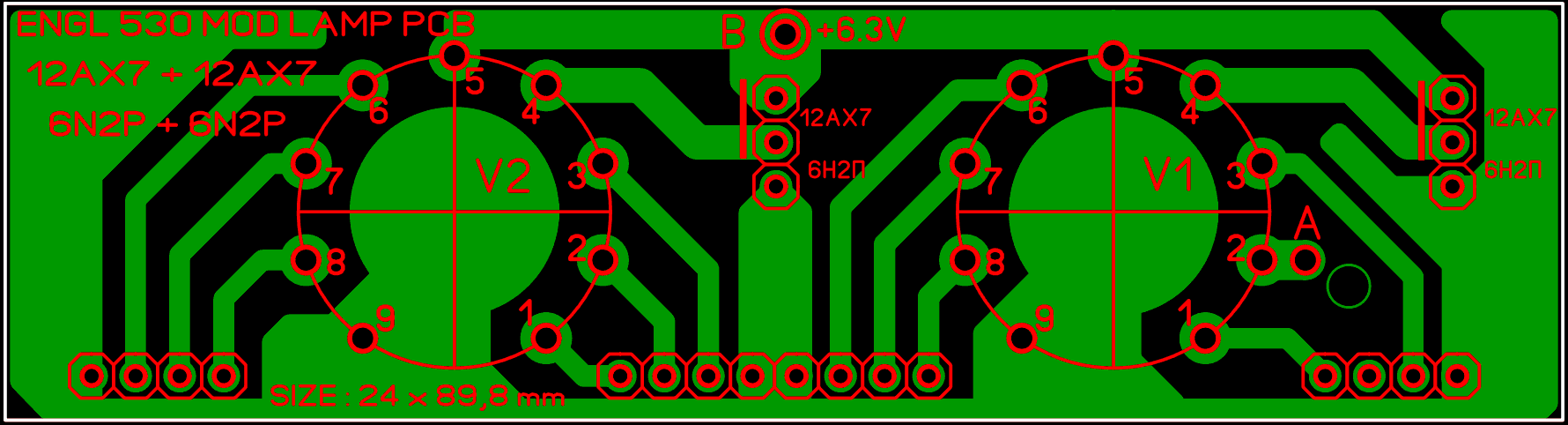

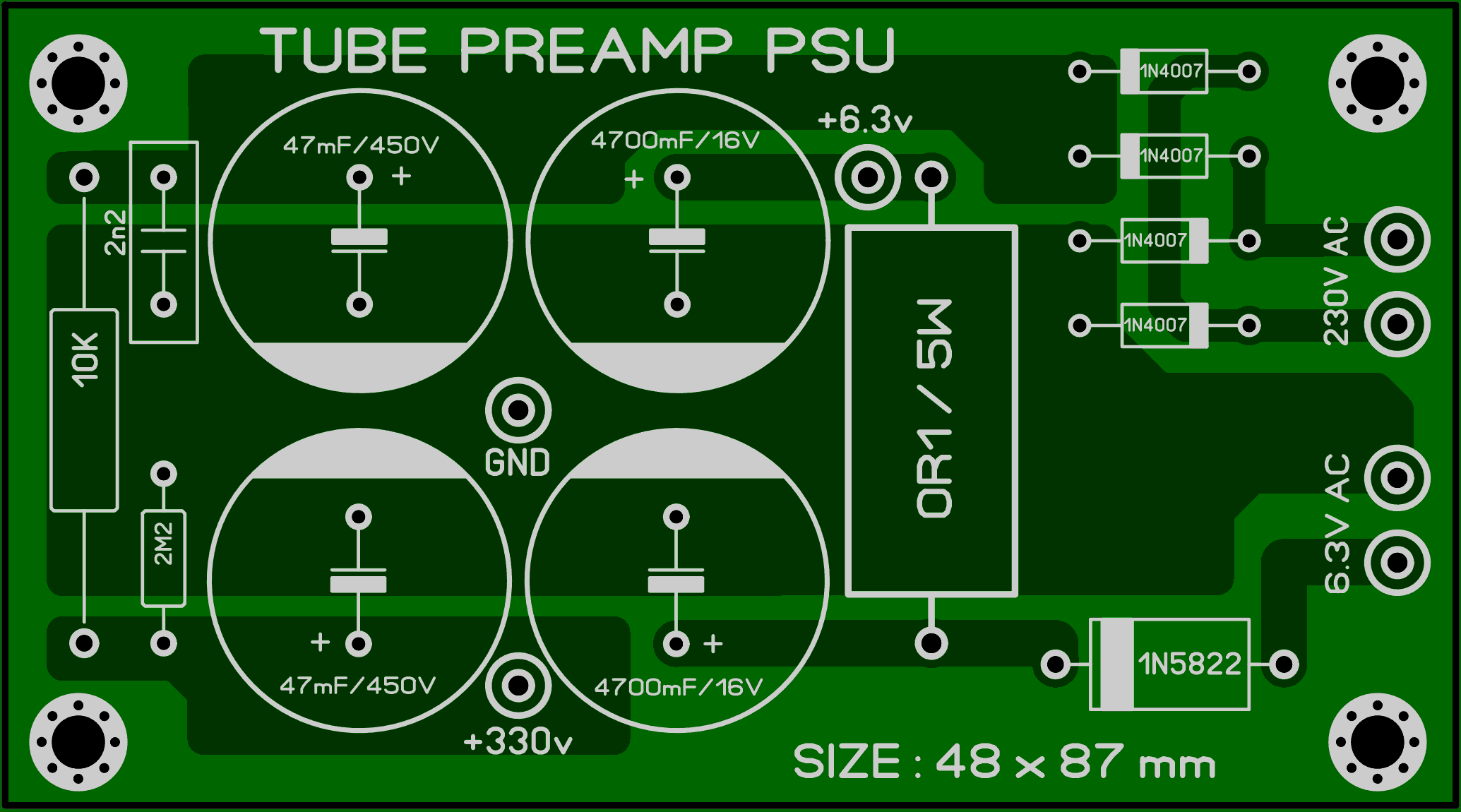

Преамп на базе ENGL 530.  Приветствую, друзья. В этой статье я хочу поделиться с вами еще одним вариантом лампового гитарного предусилителя в напольном исполнении, созданного на базе ENGL 530. Этот предварительный усилитель можно найти на форуме GUITARPLAYER, так что не поленитесь заглянуть и туда, на форуме автор назвал его CHAOS 035, поэтому при поиске используйте это название (ссылка есть в архиве). Схема реализована на двух лампах 12AX7, так же можно использовать отечественные лампы 6Н2П, разница, как вы уже наверно знаете, в накальных цепях, поэтому, определившись с тем, какие лампы вы будете ставить, не забудьте установить перемычку в нужное положение (находится на плате с ламповыми панельками). И так, принципиальная схема ENGL 530 MOD:  Конструктивно схема собрана на четырех платах (не считая блока питания), это основная плата преампа, плата для ламп, и двух плат регуляторов чистого и грязного каналов. В качестве коммутирующих элементов применены реле с катушкой на 5 Вольт, которые управляются двумя переключателями 3PDT. Печатные платы преампа в формате LAY6 изначально я взял авторские с форума, и далее произвел правку согласно моим предпочтения, в основном правка коснулась слоя шелкографии (надписей на верхних сторонах плат), а так же переделке некоторых макросов элементов, я думаю будет лучше, если плата будет выглядеть достойно, особенно при заказе заводских у производителей PCB. Ниже приведены виды леек всех плат по очереди: Лейка основной платы:   Лейка платы для ламп:   Плата LAY6 регуляторов чистого канала:   Плата LAY6 регуляторов грязного канала:   Список элементов ENGL 530 MOD: Лампы: • V1, V2 – 12AX7 (6Н2П-ЕВ) — 2 шт. Диоды: • D1, D2, D3, D4 – 1N4007 – 4 шт. • D5 – 1N5822 – 1 шт. • D6, D7 – 1N4148 – 2 шт. • D8, D9 (LED) – светодиод 5 mm (красный + желтый) — 2 шт. Резисторы 0,5W: • R1, R25, R28 – 1M – 3 шт. • R2 – 1k5 – 1 шт. • R3, R5, R7, R11, R15, R26, R31, R32 – 100k – 8 шт. • R4, R13, R38 – 2M2 – 3 шт. • R6, R16, R17, R18, R19, R29, R35 – 220k – 7 шт. • R8, R9, R33 – 47k – 3 шт. • R10, R20, R23 – 470k – 3 шт. • R12, R27 – 1k – 2 шт. • R14 – 2k2 – 1 шт. • R21 – 3k3 – 1 шт. • R22, R24 – 330k – 2 шт. • R30 – 4k7 – 1 шт. • R34 – 22k – 1 шт. • R36 – 0R1 / 5W – 1 шт. • R37 – 10k/1W – 1 шт. Переменные резисторы: • RV1, RV5, RV8, RV10, RV11 – A1M – 5 шт. • RV2 – B250k – 1 шт. • RV3, RV7 – A250k – 2 шт. • RV4 – A10k – 1 шт. • RV6 – B50k – 1 шт. • RV9 – B20k – 1 шт. Конденсаторы: • C1 – 22mF/450V – 1 шт. • C2, C9, C16, C17 – 47n/630V – 4 шт. • C3, C10, C18 – 22mF/63V – 3 шт. • C4 – 1n/250V – 1 шт. • C5 – 330pF – 1 шт. • C6 – 100n – 1 шт. • C7 – 47n – 1 шт. • C8, C19, C20 – 220pF – 3 шт. • C11, C12 – 680pF — 2 шт. • C13 – 1n5 – 1 шт. • C14 – 10mF/63V – 1 шт. • C15, C24 – 1n – 2 шт. • C21 – 22n – 1 шт. • C22, C23 – 10n — 2 шт. • C25, C29 – 47mF/450V – 2 шт. • C26, C27 – 4700mF/16V – 2 шт. • C28 – 2n2/630V – 1 шт. Остальное: • Ламповые панельки 9Pin типа GZC9-Y-1 — 2 шт. • Кнопка 3PDT ON/ON— 2 шт. • Реле HK-19F 5V — 3 шт. • Разъем 6,3 mm TRS-PCB1 под монтаж на плату — 2 шт. • Тумблер ON/OFF на 3 группы контактов — 2 шт. • Размеры текстолита для изготовления плат указаны в LAY6. • В блоке питания применен трансформатор ТПС-20 • Предусилитель собран в корпусе Gainta G0477, размеры — 187 х 118 х 38.0 mm. Плата блока питания в формате LAY6 выглядит так:   Ссылку на первоисточник найдете в архиве. Размер архива — 4,7 Mb. Всем желающим — удачного повторения.
