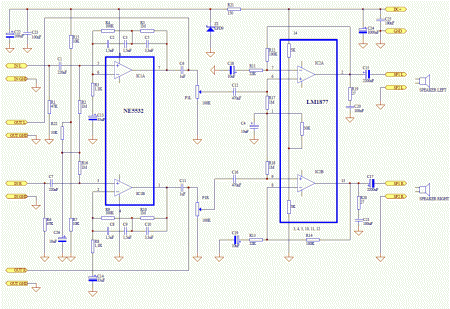

RIAA корректор с усилителем для наушников.  Сегодняшняя статья предназначена для любителей винила, и ниже мы рассматриваем схему RIAA корректора:  Печатная плата RIAA корректора содержит в себе усилитель для наушников, реализованный на микросхеме LM1877N, сам корректор построен на NE5532. Вид платы корректора с усилителем следующий:  На лицевую сторону выходят гнездо для подключения наушников и регулятор громкости, мощность усилителя может достигать 2 Ватт. На тыльную сторону выходит разъем подключения источника питания, и четыре разъема под так называемые колокольчики, левый и правый каналы «ВХОД», и левый и правый каналы «ВЫХОД» RIAA корректора на внешний усилитель. Напряжение внешнего источника питания 12…16 В. Вид печатной платы LAY6 формата следующий:   Перечень элементов: Микросхемы: • LM1877N-9 — 1 шт. • NE5532 — 1 шт. Стабилитроны: • BZX55C9V1 (9.1V) 0.5W – 1 шт. Резисторы: • 27 Ом — 2 шт. • 1.1 кОм — 2 шт. • 10 кОм — 2 шт. • 22 кОм — 2 шт. • 33 кОм — 1 шт. • 47 кОм — 2 шт. • 100 кОм — 4 шт. • 1 МОм — 6 шт. • Потенциометр 2 × 50 кОм логарифмический — 1 шт. Конденсаторы: • 1.5n/63V— 4 шт. • 3.3n/63V — 2 шт. • 100n/63V— 4 шт. • 220n/63V — 2 шт. • 470n/63V — 2 шт. • 1mF/50V электролит — 2 шт. • 10mF/35V электролит — 4 шт. • 33mF/35V электролит — 2 шт. • 100mF/25V электролит — 1 шт. • 1000mF/25V электролит — 1 шт. • 2200mF/16V электролит — 2 шт. Остальное: • RCA разъем для монтажа на п/п, одинарный, красный (правый канал) — 2 шт. • RCA разъем для монтажа на п/п, одинарный, белый (левый канал) — 2 шт. • Разъем питания для монтажа на п/п 5×2.5 мм — 1 шт. • Разъем для наушников для монтажа на п/п — 1 шт. • Внешний источник питания 12V/не менее 5W — 1 шт. В архиве найдете принципиальную схему RIAA корректора с усилителем, исходники платы, плату в формате LAY6. Размер архива — 2,5 Mb.
