Как разобрать и распаять гарнитуру Nokia HS-47 TRRS 2.5 mm.

Как разобрать и распаять гарнитуру Nokia HS-47 TRRS 2.5 mm.

Распайка разъема TRSS гарнитуры Nokia HS-47

Случаи бывают разные, случайно дернули шнур, провод оторвался, ну не нести же гарнитуру в ремонтную мастерскую с такой поломкой, устранение такой неисправности под силу любому человеку с прямыми руками, под руками которого имеется паяльник и небольшая отвертка. Да и раскошеливаться за пару паек не прийдется, главное иметь представление ЧТО и КУДА запаять нужно. И так перейдем к делу.

Пульт гарнитуры Nokia HS-47 содержит в себе микрофон, и кнопку “Прием/отбой” входящих вызовов. Соединение гарнитуры с мобильным телефоном осуществляется посредством TRSS разъема диаметром 2,5 мм, имеющего 4 контакта. На картинке ниже изображена распайка этого штекера, и распайка платы, находящейся внутри корпуса пульта гарнитуры.

Распиновка разъема TRSS гарнитуры Nokia HS-47

Согласно стандарта ОМТР контакты TRSS штекера гарнитуры Nokia HS-47 пронумерованы начиная с конца разъема. То есть:

1. Наушник левого канала (провод зелёного цвета)
2. Наушник правого канала (провод красного цвета)
3. Плюсовой провод Микрофона (провод синего цвета)
4. Общий провод: минусовой провод микрофона и левого канала (Золотистого цвета) и GND правого канала (Сине-красный провод).

На что следует обратить внимание:

● На общий контакт штекера припаиваются 2 проводка, это общие минусовые провода, которые так же являются “земляными”.
● Наушник правого канала имеет провод чуть длиннее, чем наушник левого канала.

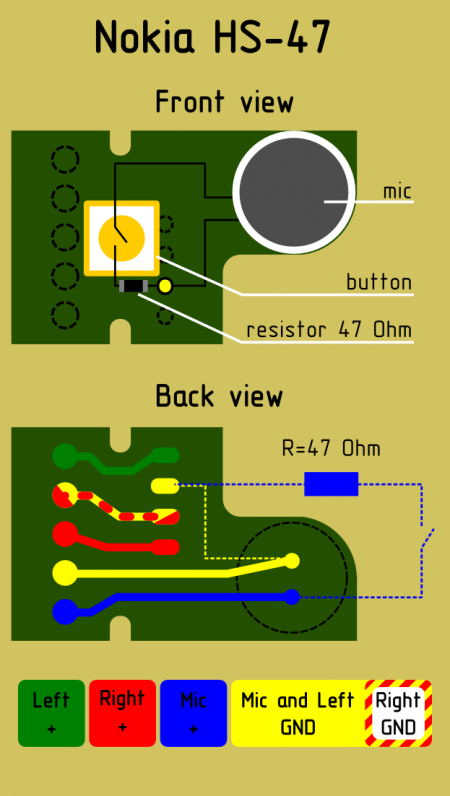

Ниже на рисунке изображена полная схема гарнитуры Nokia HS-47:

Полная схема пульта гарнитуры Nokia HS-47

Черными линиями обозначены дорожки и элементы, расположенные на обратной стороне платы пульта.
Минусовой провод от наушника левого канала может быть припаян к минусовому выводу микрофона.
Когда вы нажимаете кнопку, происходит шунтирование микрофона резистором номиналом 47 Ом.

Этапы разборки пульта гарнитуры Nokia HS-47.

Давайте разберемся в некоторых хитростях разборки корпуса пульта данной гарнитуры.

Чтобы разобрать пульт, для начала нужно поддеть иголкой или острым канцелярским ножом заглушку, затем идет снятие таким же образом клавиши кнопки пульта. Теперь вы видите два углубления с утопленными в них мелкими шурупчиками, которые и нужно открутить. Все, теперь снимаем крышечку, и видим содержимое внутренностей пульта, платку, микрофон, кнопку, и подходящие к плате провода от наушников и кабеля соединения гарнитуры с телефоном.

Для наглядности смотрим поясняющие изображения, и вам сразу все станет понятно:
