4-12-2013, 00:36

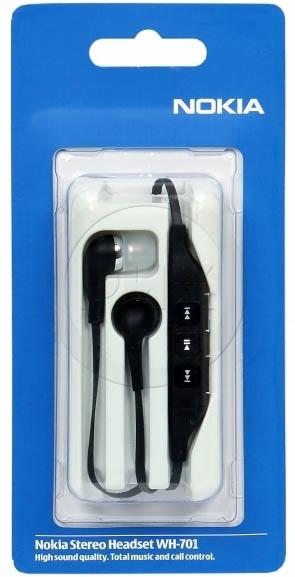

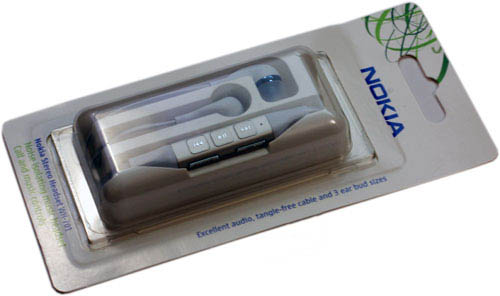

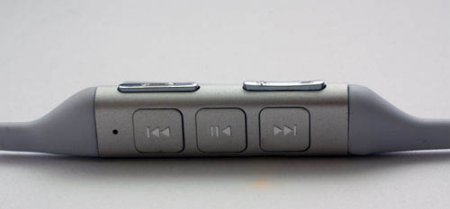

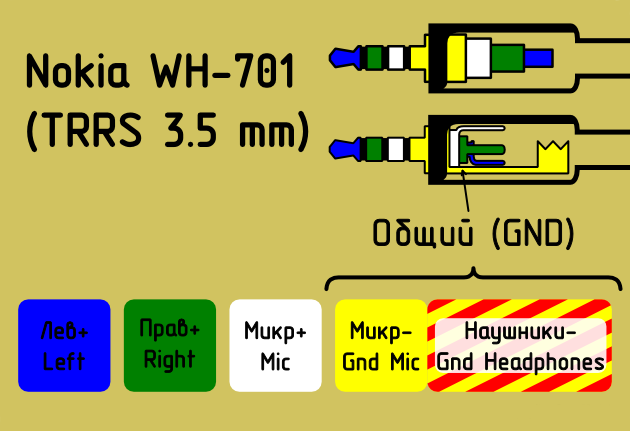

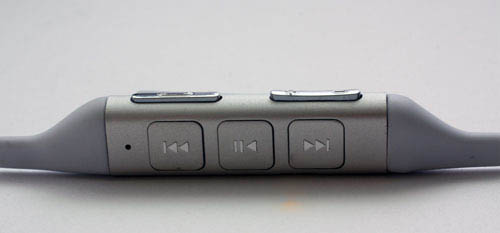

Обзор гарнитуры Nokia WH-701, распайка разъема TRRS.  Если рассматривать гарнитуры стоимостью до одной тысячи рублей, одной из лучших является гарнитура Nokia WH-701. Корпус изготовлен из отличного качественного материала, а по звуку заметно отличается от своих собратьев в лучшую сторону. Конечно, эти слова справедливы, если речь идет об оригинальном устройстве. Оригинальная упаковка выглядит следующим образом:  К сожалению, при покупке можно “нарваться” и на не оригинальный товар, и качество в этом случае никто гарантировать не возьмется. Упаковка не оригинальной гарнитуры может выглядеть вот так:  Есть еще одно отличие между оригиналом и подделкой: при покупке гарнитуры внимательно посмотрите на провода, в оригинальной гарнитуре применен ленточный провод (он плоский, а не круглый). Пульт гарнитуры очень удобен, выполнен в алюминиевом корпусе, с боку расположены две кнопки, одна для управления вызовами (принять вызов/сделать отбой), вторая кнопка спаренная, служит для управления громкостью.  На лицевую панель пульта выведены кнопки, позволяющие управлять воспроизведением, с их помощью можно включить музыку, сделать паузу, включить перемотку вперед или назад. С некоторыми моделями телефонов, которые не рассчитаны на управление мультимедийными функциями с пульта управления, эти кнопки работать не будут. На лицевой стороне так же имеется микрофонное отверстие. Подключение гарнитуры Nokia WH-701 к телефонному аппарату осуществляется через TRRS штекер диаметром 3,5 мм. Штекер имеет 4 контакта, распайку которого можете видеть на рисунке ниже.  В верхнем правом углу рисунка изображен оригинальный штекер Nokia, ниже него – стандартный TRRS, обычно такого типа продаются в магазинах. Как видите на картинке, различаются они только местом, куда подпаиваются провода. По цветам распайка штекера выглядит следующим образом: 1. Наушник левого канала - синяя жила; 2. Наушник правого канала - зеленая жила; 3. Плюс микрофона - белая жила; 4. Общий провод: GND микрофона - золотистая жила, GND наушников - желто-красная жила. Если вам самому довелось распаивать штекер гарнитуры, то имейте ввиду, что на общий контакт в штекере нужно припаять 2 провода: минусовой микрофонный провод, и общий провод от наушников. Минусовой микрофонный проводок обвивает плюсовую микрофонную жилу и служит ей в качестве экрана.
