2-12-2013, 03:21

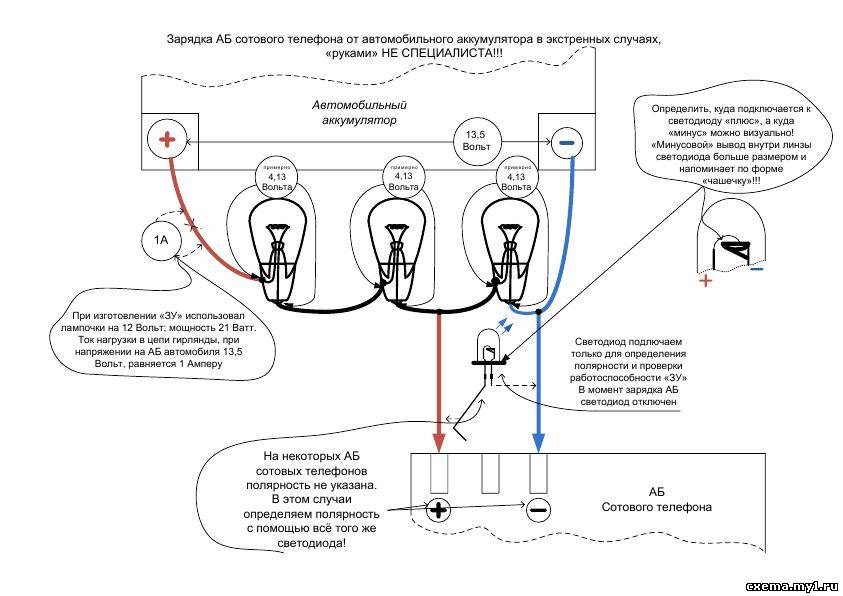

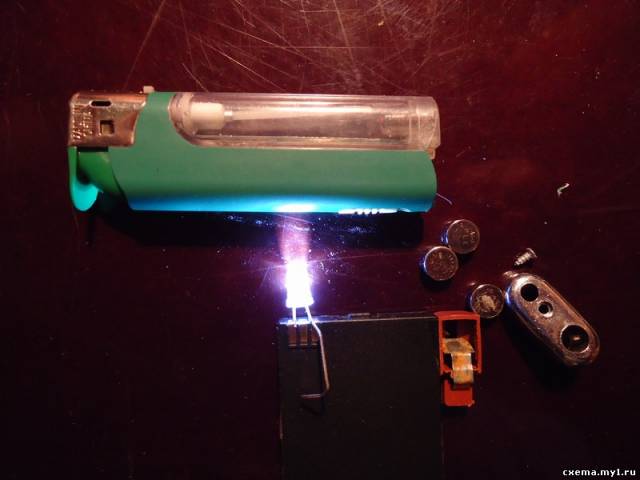

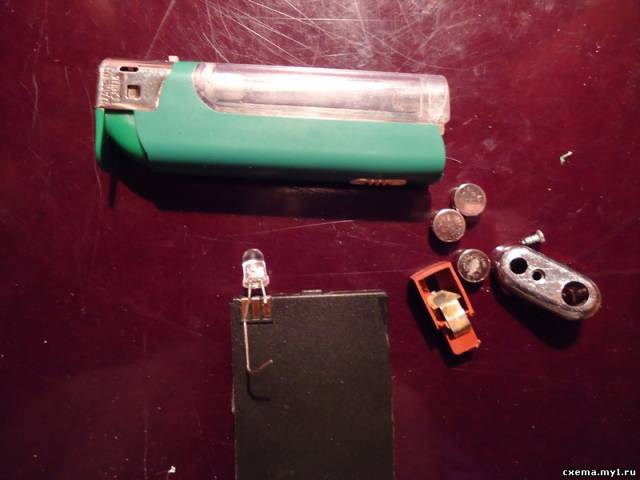

Как зарядить аккумулятор сотового телефона от автомобильного аккумулятора в экстренной ситуации.  Наверно бывают случаи, когда люди находятся в дороге, или попали в какую-то экстренную ситуацию, им срочно нужно сделать важный звонок, а мобильник как назло разрядился. В этой статье мы приведем пример, как можно подзарядить аккумулятор мобильного телефона от бортовой сети автомобиля 12 вольт, если у вас отсутствует специальное устройство для этих целей, работающее от разъема прикуривателя, причем этот метод исключает применение всякого рода электронных компонентов, и позволит использовать только то, что может оказаться под руками любого автомобилиста. Постараемся объяснить все доходчиво, чтобы этот процесс был понятен даже тем людям, которые ничего не смыслят в электротехнике, и тем более в электронике. И так приступим. Извлекаем разряженный аккумулятор из сотового телефона, внимательно рассматриваем маркировку клемм. Всего их три, одна из крайних имеет маркировку “+”, другая крайняя “-” , средняя клемма нам не понадобится, поэтому нам она не интересна. Если такая маркировка имеется, значит “головной боли” меньше, но бывает и так, что маркировка выводов на аккумуляторе отсутствует, поэтому прежде чем будем заряжать, нужно определить полярность аккумулятора, т.е. куда мы будем подавать плюс, а куда минус. Хорошо если автомобилист окажется курящим, и у него окажется под рукой зажигалка со светодиодным фонариком. Поджигать, конечно, аккумулятор мы не будем, а вот светодиод нам как никогда окажется кстати, поэтому фонариком придется пожертвовать, и извлечь из него нужную нам “детальку”.  При внимательном рассмотрении светодиода, внутри прозрачной линзы можно увидеть своего рода чашечку, которая является минусом, и волосок, подходящий к этой чашечке, это плюс светодиода. Если выводы светодиода не обрезаны, то плюсовой вывод у него чуть длиннее минусового. Изображение колбы светодиода показано на схеме в правом верхнем углу. Теперь мы с легкостью можем определить полярность аккумулятора сотового телефона. При правильном подключении светодиода к крайним клеммам (когда светодиод начнет светиться), то плюсовой вывод светодиода будет соответствовать плюсовой клемме аккумулятора, а минус – минусовой клемме соответственно.  И так с полярностью аккумулятора сотового телефона мы определились, теперь осталось разобраться откуда взять напряжение для его зарядки. Понятно, что напряжение автомобильной батареи слишком велико (12 вольт, а то и больше), значит, возникает необходимость сконструировать своего рода делитель напряжения из того, что может оказаться под руками. Наверно каждый автомобилист, собирающийся в дальний путь, возьмет с собой про запас пару-тройку запасных лампочек, в дороге всякое случается, а сидеть или тем более ехать без габаритов или поворотников - не есть хорошо. Для создания такого делителя напряжения нам потребуются три автомобильные лампочки одинаковой мощности. Именно одинаковой, потому как если использовать лампы разной мощности, то падения напряжений на них будут различными, а нам нужно получить одну треть напряжения автомобильной аккумуляторной батареи, т.е. порядка четырех с небольшим вольт. Давайте рассмотрим следующий рисунок. Рисунок, потому что статья рассчитана на тех, кто совершенно не умеет читать схемы, поэтому у нас все объясняется, как говорится, на пальцах.  Берем три одинаковые лампочки (от габаритных огней или поворотников, например 2F21V), соединяем их последовательно, как показано на рисунке выше, любым проводом, какой имеется в наличии, и подсоединяем эту гирлянду к клеммам автомобильного аккумулятора. Лампочки должны загореться одинаково в треть накала. Если яркость свечения ламп разная, значит вы соединили лампочки разной мощности, падение напряжения на них не одинаково, и подсоединять заряжаемый аккумулятор от мобильного телефона не стоит чтобы потом не пришлось покупать новый. При напряжении на клеммах автомобильной аккумуляторной батареи 13,5 вольт, на каждой лампочке (если измерить тестером или мультиметром), будет присутствовать напряжение порядка 4,5 вольт, а это как раз то напряжение, которое нам необходимо для заряда аккумулятора мобильного телефона.  В принципе все готово, подсоединяем заряжаемый аккумулятор мобильника в параллель любой одной из ламп нашей гирлянды, при этом внимательно проследите за полярностью подключения, это очень важно, не забывайте, что для определения полярности у нас остался светодиод, извлеченный из зажигалки. Только не сажайте его на полное напряжение, выдаваемое автомобильным аккумулятором, светодиод сгорит моментально. Та лампочка, к которой мы присоединили заряжаемый аккумулятор, будет светить чуть тусклее соседних, это нормальное явление, это происходит из за того, что заряжаемый аккумулятор подсаживает напряжение на этой лампе. На последней фотографии видно, что тестер фиксирует около 4-х вольт при токе заряда 60 мА. Я думаю, что картинка соединений настолько понятно расписана, что разобраться с этой не хитрой конструкцией не составит труда любому автомобилисту, который знает где плюс на аккумуляторе и минус, исключение составляют люди с не оттуда растущими руками, извините за каламбур. Предостережения!!! ● Контролируйте свечение лампы, параллельно к которой подключен аккумулятор мобильного телефона. Если эта лампа перегорит или разобьется, это чревато выходом из строя заряжаемого аккумулятора. Если это произошло, отключите сразу гирлянду от автомобильного аккумулятора. ● При проверке полярности аккумулятора с помощью светодиода, не подключайте его к клеммам автомобильного аккумулятора, иначе светодиод сгорит моментально. ● Не собирайте гирлянду из ламп разной мощности.
