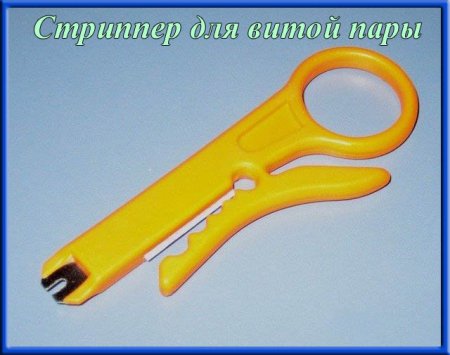

Правильно обжимаем разъемы сетевого кабеля.  Недавно у нас выходила статья, в которой мы представили вам принципиальную схему тестера, с помощью которого можно легко определить целостность жил и правильность заделки разъемов сетевого кабеля. Пройдя по ссылке ниже, вы можете с этой статьей ознакомиться: Ну а в этой статье мы расскажем как опрессовать разъемы LAN-кабеля самостоятельно. И так, давайте по порядку. ИНСТРУМЕНТ. Для заделки кабеля нам потребуется специальный инструмент, называется он кримпер.  В его арсенале есть устройство для обрезки жил кабеля, а в некоторых вариантах и устройство для снятия верхней оболочки кабеля. Некоторые пытаются обжимать разъемы с помощью подручных средств, например, с помощью тонкой отвертки и небольшого молотка, но, как сами понимаете, на коленках такую работу качественно не сделаешь. Да и стоимость этого инструмента не так уж велика, чтобы на этом экономить. Если у кримпера нет устройства снятия верхней оболочки кабеля, и его нет в комплекте с купленным инструментом, лучше его докупить отдельно. Называется эта приспособа “стриппер для витой пары”, его изображение ниже на картинке:  Такое приспособление не позволит вам прорезать изоляцию жил кабеля. Для снятия верхней оболочки стриппер зажимает кабель в месте реза, и проворачивается пальцем, после чего верхняя изоляция легко сдергивается в сторону. Обжимаем разъемы LAN-кабеля. ● Определяем необходимую длину кабеля UPT cat 5 – это восьмижильный кабель для организации компьютерных сетей пятой категории, то есть витая пара. Если вам предстоит прокладка кабеля с прохождением через сверления в стенах, проследите, чтобы в эти отверстия свободно проходил коннектор, если отверстия рассчитаны только на толщину кабеля, значит, сначала уложите его на свое место, и приступайте к разделке концов кабеля. ● С помощью стриппера удалите 2,5 см верхней изоляции кабеля, и расплетите пары проводов. С самих жил изоляция не снимается. ● На этом этапе вы должны определиться, по какому типу соединения будете чередовать цветные жилы кабеля в разъемах RJ-45. Варианта два: - Cross-Over – применяется для соединения двух компьютеров, то есть от сетевой карты первого компьютера к сетевой карте второго – это косой обжим (перекрестный). - Straight-through - для соединения компьютеров с хабами, различными модемами, роутерами, свичами и т.д. – это прямой обжим.  Для изготовления прямого сетевого кабеля обжимаем обе стороны одинаково, по типу Т568А – Т568А, либо Т568В – Т568В, разницы не имеет. Для изготовления сетевого кабеля с косым обжимом, на одной стороне располагаем Т568А, на другой Т568В. Для наглядности смотрите следующее изображение:  ● Расплетенные жилы кабеля выравниваем, и располагаем между пальцами в той цветовой последовательности, в которой необходимо произвести опрессовку.  ● С помощью кримпера ровно обрезаем лишнюю длину жил кабеля, из верхней изоляции должны выходить 12…13 мм. Если жилы будут длиннее – вам, скорее всего, не удастся хорошо зафиксировать верхнюю изоляцию кабеля в корпусе разъема (коннектора), ну а если жилы окажутся короче, они не вставятся в разъем до конца, что может повлечь некачественный контакт площадок разъема с медными жилами кабеля после обжима.  ● И так, аккуратно, не путая цветовую последовательность, до упора вставляем жилы кабеля в пазы разъема, разъем при этом держим защелкой от себя. Еще раз проверяем все ли жилы сели в разъем до упора, а так же цветовую последовательность в соответствии с типом соединения. ● Вставляем подготовленный разъем в соответствующее обжимное гнездо кримпера, и производим обжим.  Поздравляем, ваш кабель готов к эксплуатации. Ну а если что-то не заладилось, не забудьте ознакомиться со статьей:
