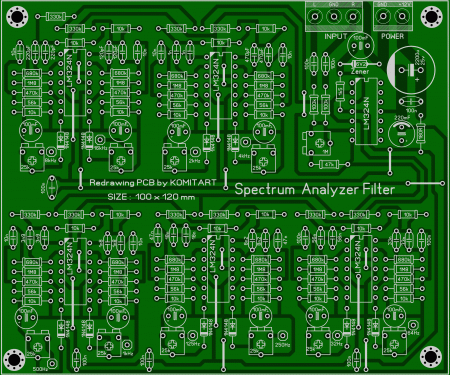

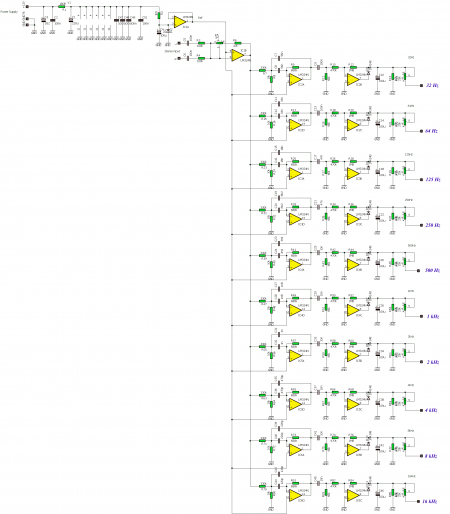

Анализатор спектра на 400 светодиодов.  В предыдущей статье мы рассматривали схему индикатора уровня сигнала содержащего 2 х 40 светодиодов (VU-метр), ссылка на статью ниже: На базе этого индикатора, собрав 10 таких светодиодных линеек, и дополнив схему блоком фильтров можно собрать анализатор спектра, встречающегося в интернете под названием AUDIO SPECTRUM ANALYZER. Блок фильтров обеспечивает работу каждого канала спектроанализатора в определенной полосе частот, это 32 Гц, 64 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц и 16 кГц. Так же как и схема светодиодных линеек, плата фильтров собрана на тех же счетверенных операционных усилителях LM324N, все устройство индикации содержит 400 LED. Питание однополярное 12 Вольт. Ток потребления всего устройства в пике может достигать 7,5 Ампер, поэтому для питания необходимо использовать источник, способный выдерживать такую нагрузку. Принципиальная схема 10-ти полосного фильтра приведена на рисунке ниже:  На вход можно подать сигнал со звуковой карты компьютера, MP3-плеера, или любого другого источника звукового сигнала. Частоты фильтров на схеме и на плате подписаны, эти выхода подключаются к входам светодиодных линеек. От номиналов конденсаторов C10, C14, C18, C22, C26, C30, C34, C38, C42, C46 зависит время затухания светодиодной линейки, чем меньше номинал, тем быстрее будет спадать светящийся столбик, то есть работать будет резче. Уровень регулируется триммерами, R5 – общий для всех каналов, и выходными с каждого полосового фильтра для определенной частоты. Печатная плата блока фильтров в формате LAY6:   Список элементов схемы полосового фильтра: Микросхемы: • LM324N – 6 шт. Резисторы (все 0,25W): • R1 – 180R – 1 шт. • R2 – 1k5 – 1 шт. • R3, R4 – 100k – 2 шт. • R6 – 47k – 1 шт. • R7, R15, R23, R31, R39, R47, R55, R63, R71, R79 – 330k – 10 шт. • R8, R13, R16, R21, R24, R29, R32, R37, R40, R45, R48, R53, R56, R61, R64, R69, R72, R77, R80, R85 – 10k – 20 шт. • R9, R17, R25, R33, R41, R49, R57, R65, R73, R81 – 680k – 10 шт. • R11, R19, R27, R35, R43, R51, R59, R67, R75, R83 – 56k – 10 шт. • R10, R18, R26, R34, R42, R50, R58, R66, R74, R82 – 470k – 10 шт. • R12, R20, R28, R36, R44, R52, R60, R68, R76, R84 – 1M8 – 10 шт. Подстроечные резисторы: • R5 – 1M – 1 шт. • R14, R22, R30, R38, R46, R54, R62, R70, R78, R86 – 25k – 10 шт. Диоды, стабилитроны: • D1 – стабилитрон на 6,2 Вольта – 1 шт. • D2...D11 – 1N4148 – 10 шт. Конденсаторы (все на напряжение не менее 16 Вольт): • C1 – 220mF – электролит – 1 шт. • C2, C5, C6, C9, C13, C47, C48, C49, C51 – 100n – 9 шт. • C3 – 2200mF – электролит – 1 шт. • C4, C10, C14, C18, C22, C26, C30, C34, C38, C42, C46 – 100mF – 11 шт. • C7, C8 – 56n – 2 шт. • C11, C12 – 33n – 2 шт. • C15, C16 – 18n – 2 шт. • C17, C21 – 47n – 2 шт. • C19, C20 – 8n2 – 2 шт. • C23, C24 – 3n9 – 2 шт. • C25, C29, C33, C37, C41, C45 – 10n – 6 шт. • C27, C28 – 1n8 – 2 шт. • C31, C32 – 1n – 2 шт. • C35, C36 – 470pF – 2 шт. • C39, C40 – 220pF – 2 шт. • C43, C44 – 120pF – 2 шт. Платы спектроанализатора в сборе выглядят так:  Плату линеек светодиодов и ее схему мы повторять не будем, вы ее найдете в статье, ссылка на которую находится в самом начале, единственная разница в том, что в схеме VU-метра резистор R5 имеет номинал 1M, для анализатора он увеличен до 3M6, и номиналы резисторов в цепи светодиодов увеличены с 330R до 390R. Печатная плата остается без изменений. Плата LAY6 линеек светодиодов в архиве с материалами есть. Так же в архиве есть ссылка на демонстрационный ролик работы спектроанализатора. Размер файла с материалами – 1,1 Mb.
