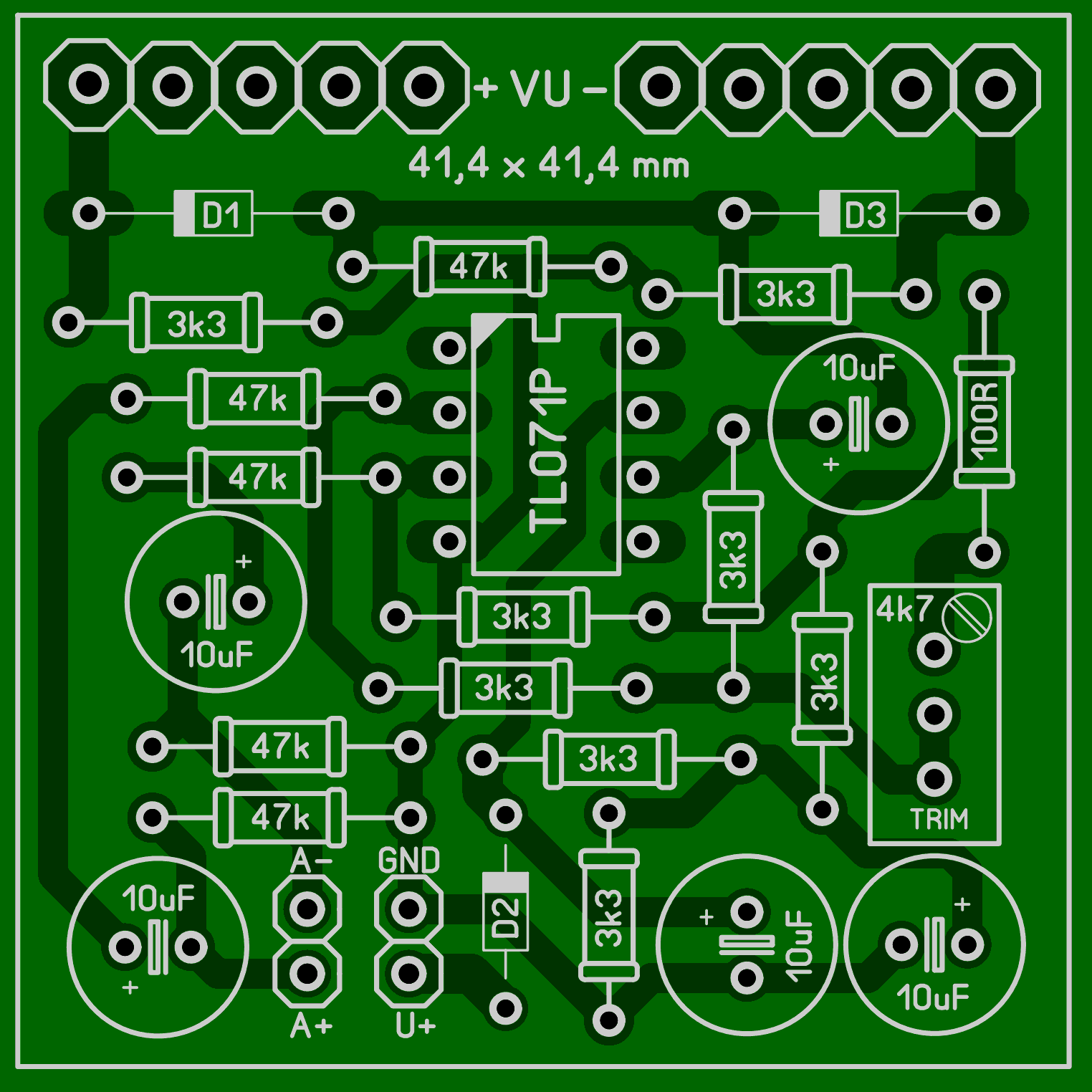

Kit набор. Аналоговый индикатор уровня на TL071P.  Продолжая обзор KIT наборов для самостоятельной сборки устройств, хотим остановиться на схеме буфера VU-метра, простыми словами это схема аналогового индикатора уровня сигнала. За основу взят импортный операционный усилитель TL071P. Одна плата рассчитана на подключение одной измерительной головки, и крепится она непосредственно на клеммы прибора, поэтому сверлений под крепежь на плате не предусмотрено. Для стереофонического варианта индикатора необходимо будет собрать две такие платы. Принципиальная схема устройства:  Подстроечным резистором R15 производится настройка индикатора. То есть, подав с генератора сигнал с уровнем 0 Дб устанавливаем соответствующее показание прибора. На схеме указан номинал потенциометра R15 – 5 кОм, реально в наборе номинал – 4,7 кОм. В остальном схема простая, и, надеемся, в дополнительных пояснениях не нуждается. Исходники печатной платы показаны далее:  Расположение элементов на плате индикатора уровня следующее:  Используя данные изображения, мы воспроизвели печатную плату в формате LAY6:  Фото-вид платы индикатора LAY6 формата:  Размер печатной платы 41,4 х 41,4 мм. Для изготовления платы методом ЛУТ зеркалить изображение не нужно. Печатная плата в сборе выглядит следующим образом:  Далее показан вид установленной платы на клеммы измерительной головки:  В архиве для скачивания вы найдете принципиальную схему, печатную плату в формате LAY6, а так же текстовый файл в формате PDF с полным описанием сборки индикатора уровня и его настройки. Размер файла – 2,3 Mb.
