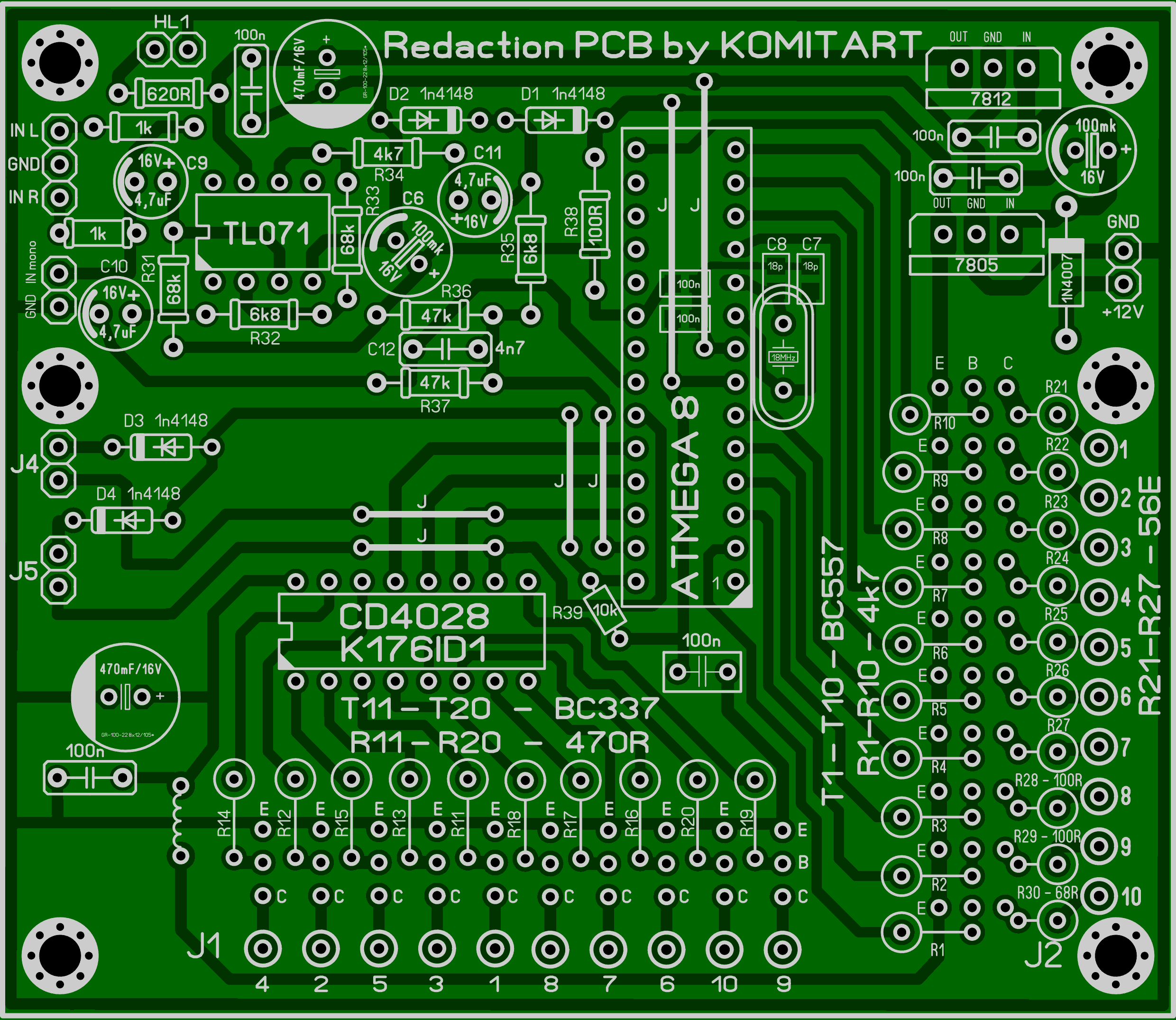

Схема светодиодного анализатора спектра 10 полос.  В этой статье приведена принципиальная схема 10-ти полосного анализатора спектра (индикатора), которую можно применить при конструировании каких-либо усилителей, если не устраивают ламповые, простенькие светодиодные, или стрелочные индикаторы. Вообще в сети можно найти огромное множество схем подобного назначения, ну а мы с вами остановимся на более сложном варианте, данная схема построена с применением микроконтроллера Atmega8. Давайте рассмотрим схему:  Кроме микроконтроллера есть еще пара микросхем, это операционный усилитель TL071, на него приходит линейный сигнал, и дешифратор CD4028, аналогом последней является отечественная микросхема К176ИД1. Питается устройство от блока питания, реализованного на интегральном стабилизаторе 7805. Кварц имеет частоту 18 MHz. Также на схеме мы видим кучу транзисторных ключей, управляющих светодиодной матрицей. Схема матрицы показана ниже:  100 светодиодов образуют матрицу 10х10. Частоты, на которые реагирует каждый столб матрицы следующие: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz С помощью J4 и J5 можно задать режим работы индикации, то есть работа в линейном режиме, в линейном режиме с индикацией пиков, в режиме точек, и режиме точек с индикацией пиков. Вместо этих джамперов для оперативности смены режимов можно установить какие-либо миниатюрные переключатели. Печатные платы устройства. С печатной платой в формате LAY пришлось немного повозиться, ни один элемент на ней был не подписан, плата просто имела кучу контактных площадок, соединенных дорожками, поэтому пришлось ее переделать используя свои шаблоны деталей (макросы), полностью отрисовать слой шелкографии с указаниями номиналов элементов. В переработанном виде платы имеют следующий вид: Плата блока управления.   Дроссель по питанию микросхемы CD4028 установлен для корректной работы дешифратора, в принципе вместо него можно поставить перемычку (смотри нижний левый угол платы). Плата блока индикации.   Стабилизатор 7805 устанавливается на небольшой радиатор:  Плата в сборе выглядит так:  Собранное устройство:  Все необходимые материалы для повторения индикатора, в том числе прошивку микроконтроллера и информационный файл по установке фьюзов для программы Algorithm Builder вы найдете в архиве. Также в нем есть оригинальная статья из зарубежного журнала, в которой рассматривается этот спектроанализатор, ну и конечно печатные платы блоков в формате LAY6. Размер файла – 6 Mb. Фьюзы при прошивке микроконтроллера:
