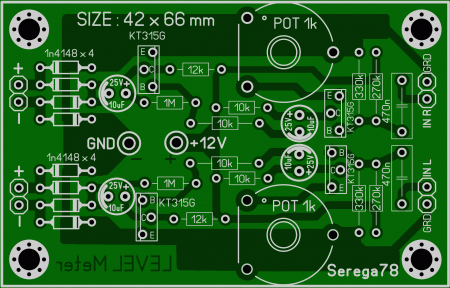

Схема индикатора уровня аудио-сигнала.  Представляем вашему вниманию буржуйскую схему индикатора уровня аудио-сигнала с питанием от однополярного источника питания 12 Вольт, реализованную на двух транзисторах обратной проводимости, в качестве индикатора в которой может быть использована любая измерительная головка с полным отклонением стрелки при токе 100 мА. Принципиальная схема индикатора уровня сигнала:  Схема обладает высокой чувствительностью, поэтому полное отклонение стрелки измерительной 100 мА головки произойдет при наличии на входе сигнала величиной 100 мВ. Точная настройка производится подстроечным резистором 1 кОм в цепи эмиттера первого транзистора. Параметры работы второго транзистора выбраны таким образом, чтобы при максимальном входном сигнале 100 мВ на выходе было примерно половина напряжения питания. Отечественным аналогом транзистора BC108B является КТ3102В. Расположение выводов транзистора КТ3102 показано на следующем рисунке:  Serega78 прислал нам свой вариант печатной платы с применением транзисторов КТ315, лейка выглядит так:   Так же в архив для скачивания я добавил свой вариант лейки с применением импортных транзисторов BC108B или отечественных КТ3102 и многооборотных подстроечных резисторов. Вид следующий:   Архив обновлен, размер - 0,6 Mb.
