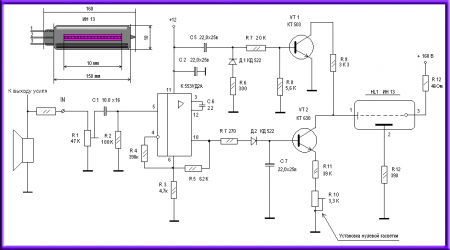

Схема индикатора уровня сигнала на ИН-13.  В относительно недавних статьях мы рассматривали принципиальные схемы стрелочных индикаторов уровня сигнала. Для того, чтобы вам не пришлось долго искать эти статьи, можете пройти по ссылкам ниже: Аналоговый индикатор уровня сигнала для компьютерной звуковой карты. Простой аналоговый индикатор уровня сигнала для УНЧ. А в этой статье мы вам представим схему индикатора уровня сигнала на линейном газоразрядном индикаторе ИН-13.  Лампа ИН-13 имеет три вывода: 1. Анод (А) – выполнен в виде сетки; 2. Катод (К1) – выполнен в виде стержня; 3. Катод (К2) – выполнен в виде точки (не путайте с точкой индикаторной метки). Выводы и размеры лампы ИН-13 показаны на изображении ниже:  Принципиальная схема индикатора уровня сигнала на лампе ИН-13:  Как видите по схеме, этот индикатор двухканальный, и оба канала совершенно одинаковые. Схема не сложная, поэтому описывать особо нечего. По входу стоят регуляторы, С1 и С2 – разделительные конденсаторы, далее сигнал поступает на усилитель напряжения (операционный усилитель LM358), далее интегрирующая цепочка, и усилитель тока на транзисторе MPSA42 (VT1, VT2). Резисторами R22 и R24 задается ток вспомогательного катода, обеспечивая зажигание разряда в самом начале лампы. В качестве примера можно привести лампу ИН-9, в которой вспомогательный катод отсутствует, и зажечься она может совершенно в любом месте, где-нибудь посередине. Резисторы RP1, RP2 - сдвоенные; Резисторы R1, R2 - подстроечные, типа 3362P или подобные; Постоянные резисторы - 0,25 Вт; Конденсаторы С7, С8 - на 250 Вольт; Остальные конденсаторы - на напряжение 16 Вольт; Диоды VD1, VD2 - любые кремниевые малой мощности; Транзисторы VT1, VT2 - любые малой мощности обратной проводимости с напряжением КЭ не меньше 250 Вольт Питание индикатора уровня сигнала на ИН-13. Питание операционных усилителей осуществляется от простенького блока питания, представляющего собой маломощный понижающий трансформатор с напряжением вторичной обмотки 8…12 Вольт, далее стоят диодный мост, например, DB107 на ток 1 Ампер (или ему подобный), и пара фильтрующих емкостей. С1 – электролит 1000 мкФ на 25 Вольт, С2 – керамический 0,1 мкФ. Смотри следующий рисунок.  Так же для получения напряжения 12 Вольт можно применить микросхему 7812. В данном варианте схемы питание на аноды ламп подается от преобразователя напряжения, собранного на микросхеме MC34063. Принципиальная схема преобразователя приведена ниже:  Выходное напряжение подстраивается резистором R4 (если не регулируется – установите конденсатор С4). Резисторы R1, R3, R5 - мощностью 0,25 Вт. Мощность R2 – 2 Вт. Емкости С5, С6 на напряжение не менее 250 Вольт. Дроссель L1 намотан на сердечнике в виде гантельки, его индуктивность должна быть не меньше 220 мкГн, ток насыщения не меньше 1 Ампера. VD1 - любой кремниевый малой мощности. VT2 - кремниевый маломощный прямой проводимости. VD2 - импульсный. Характеристики диодов FR201…FR207 ниже:  Аналогичные преобразователи так же можно построить на базе таймера 555, отечественным аналогом которого является микросхема 1006ВИ1. Печатная плата изображена на следующем рисунке:   Микросхемы усилителя и преобразователя напряжения установлены на панельки. Внешний вид готовой платы изображен на следующем снимке:  Как настроить индикатор уровня сигнала. После сборки платы микросхемы в панельки не вставляем. Подаем питание и измеряем напряжение на выходе блока питания, должно быть 10…15 Вольт. Норма? Отключаем питание. Теперь вставляем в панельку микросхему преобразователя напряжения. Подаем питание. Путем подстройки R4 добиваемся 150 Вольт на выходе преобразователя. Если регулировки не поддается, со стороны дорожек припаиваем емкость С4. Настроили 150 Вольт? Выключаем питание. Вставляем в панельки операционные усилители, регулятор баланса в среднее положение, регулятор уровня в левое положение по схеме, R1 и R2 в верхнее по схеме положение. Включаем питание. Подаем сигнал с генератора 1 кГц на вход индикатора с постепенным увеличением его амплитуды. При этом длины светящихся столбиков могут не совпадать. Увеличиваем амплитуду сигнала генератора до тех пор, пока короткий светящийся столб будет примерно посередине. Величину длинного столба уменьшаем регулировкой соответствующего подстроечного резистора до величины меньшего. Выключаем питание. Вот в принципе и вся настройка. Если вас не устраивает скорость реакции индикатора, можете поэкспериментировать с номиналами емкостей С5, С6. Регулировку уровней столбов при этом нужно будет повторить заново. Альтернативная схема индикатора уровня сигнала на элементной базе отечественного производства.
