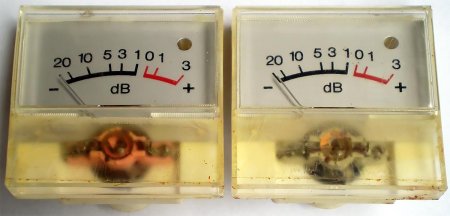

Аналоговый индикатор уровня сигнала для компьютерной звуковой карты.  Желающие сделать небольшой тюнинг своего системного блока, и дополнить лицевую панель стрелочными индикаторами уровня звукового сигнала, задумываются, по какой схеме можно собрать подобное устройство. В этой статье мы предлагаем простую, использующую доступную элементную базу, и легкую для повторения схему, не использующую в своем составе микросхем, и возможностью запитать эту схему от штатного компьютерного блока питания от разъема с напряжением 12 Вольт. Ниже представлена принципиальная схема индикатора (для одного канала):  Схема простейшая, реализована на одном транзисторе обратной проводимости КТ315, вместо которого можно применить КТ3102. Настройка чувствительности производится подстроечным резистором R2. Это единственная настройка, которая производится после сборки устройства. В схеме так же предусмотрено подключение светодиода подсветки шкалы стрелочного прибора. Стрелочные индикаторы можно закрепить на имеющейся пустой заглушке 5,25″ лицевой части системного блока, либо изготовить свою панель таких же габаритов, которая будет вставляться вместо заглушки. Второй вариант установки изображен на следующих рисунках:  Печатную плату для индикатора мы публиковать не будем, и думаем десяток элементов развести вы и сами будете в состоянии, потому что разводка и габариты печатки во многом зависят от габаритов применяемых для схемы элементов. Главное то, что схема 100% рабочая, и не раз была собрана многими радиолюбителями. Данная схема применима не только для звуковой карты компьютера, ее можно собрать и для любого другого усилителя звуковой частоты. Индикаторные головки можно применить от любых старых магнитофонов, например: M4762  M4388  M4761  M68502  Можно применить и другие. Похожая статья: Простой аналоговый индикатор уровня сигнала для УНЧ.
