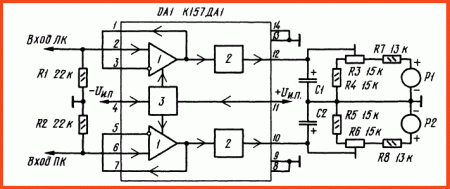

Простой аналоговый индикатор уровня сигнала для УНЧ.  Многие радиолюбители, конструирующие звуковые усилители, задаются вопросом, как, и по какой схеме собрать стрелочный индикатор уровня сигнала, поэтому в этой статье мы решили сделать подборку нескольких вариантов подобных индикаторов. Для начала рассмотрим простую транзисторную конструкцию, в которой можно применить КТ315 или КТ3102. Принципиальна схема индикатора уровня одного канала усилителя изображена на рисунке ниже:  Напряжение питания 26…27 Вольт. Ниже на рисунке показана печатная плата для индикатора на 2 канала усилителя, которая предусматривает наличие микросхемы стабилизатора напряжения КР142ЕН9В (КР142ЕН9Е) для питания схемы.  Сигнал для индикатора снимается с входа усилителя (берется до регулятора громкости). Регулировка чувствительности производится подстроечными резисторами 47 кОм. Индикатор уровня сигнала усилителя на ИС К157ДА1. Второй вариант аналогового индикатора уровня сигнала реализован на интегральной микросхеме К157ДА1, она применялась раньше в различного рода стереофонических магнитофонах для индикации уровня записи. Внешний вид и назначение выводов показано на следующем рисунке:   Схема двухканального индикатора на МС К157ДА1 с однополярным питанием:  Схема не сложная, и, надеемся, дополнительных пояснений не требует. Ниже - печатная плата к данной схеме. Питание схема получает от интегрального стабилизатора напряжением 9 Вольт. Указанный на схеме 7809 можно заменить на отечественный КР142ЕН8А. Плата предусматривает подключение светодиодов подсветки индикаторных головок, клеммы на плате обозначены “LED”. Номинал ограничительного резистора для светодиодов рассчитывайте индивидуально в зависимости от количества светодиодов и их тока. Для примера, четыре последовательно соединенных светодиода на напряжение 2,2 Вольта при напряжении питания 9 Вольт, подсоединяются к выходу 7809 через резистор порядка 20 Ом.  Внешний вид готовой платы выглядит так:   И в заключение, принципиальная схема индикатора уровня сигнала на К157ДА1 с питанием от двухполярного источника:  Печатная плата для этого варианта выглядит следующим образом:
