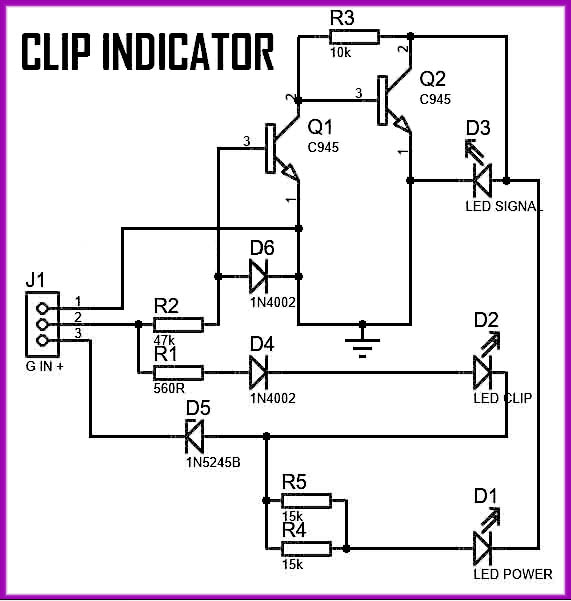

Индикатор PWR, SIGNAL, KLIP для усилителя.  Приветствую, друзья. Сегодня хочу остановиться на индикаторах клиппинга для усилителя мощности. Началось все с того, что я раскидал на запчасти пятисот-ваттный концертник, собранный на отечественных комплектующих. Из четырех K50-18 конденсаторов по питанию 15000мкФ 80В два в утечке, один вообще не пойми что показывает. Одним словом и взять то из этого хлама совершенно нечего. Честно говоря организация питания в этом усилителе меня малость удивила, в корпусе установлено два огромных трансформатора, как я понял одна полуобмотка вторички намотана на одном, а вторая на другом, далее обмотки соединяются последовательно, и соответственно мы имеем две обмотки со средней точкой. Может кому то такое инженерное решение и не ново, но я с подобным столкнулся впервые. Ну не суть... В общем, на морде лица корпуса после разбора остались два отверстия от потенциометров громкости (отдельные для каждого канала), в принципе можно использовать для сдвоенного переменного резистора громкости для одновременной регулировки, ну а второе для регулятора баланса. Так же на передней панели остались кнопка П2К от симисторного выключателя питания, 2 х 9 сегментов индикатор уровня сигнала, и шесть светодиодов индикации "НАГРУЗКА", "ПЕРЕГРУЗКА" и "Тепловая защита" поканально. И чтобы эти отверстия для светодиодов не оставались пустыми пришлось искать простые схемные решения подобных индикаторов. В сети схем полно, в основном на двух (четырех для двух-канальной версии) транзисторах, нормально отрисованной лейки не увидел, и потому что выбирать и пробовать особо было некогда, решил сделать LAY6 для всех попавшихся на глаза. Собрал это всё в одном файле LAY6 в разных вкладках. Пробовать буду не скоро, за это время может кто отпишется в комментариях какой из этих вариантов собирал, может какой то лучше/хуже, и т.д. В корпус планируется установка усилителя APEX SR200 с предварительным усилителем (2 платы) APEX P30ZF. Давайте перейдем к обзору содержимого лейки, а в дальнейшем конечно же и архива к этой статье. Варианты 1 и 2 без принципиальной схемы, рисовать её с печатной платы я не стал, первый вариант одноканальный, второй на 2 канала. Вид леек ниже:   Принципиальная схема для третьего варианта такая:  Лейка платы V3 показана ниже:  Четвертый вариант одноканальный на распространенных транзисторах C945, схема такая:  Лейка платы V4:  Пятый вариант без схемы, плата выглядит так:  Все вышеупомянутые индикаторы используют питание усилителя, поэтому ваять отдельный БП не нужно. Списки элементов, думаю, сочинять не стоит, деталей минимум, схемы простецкие. На этом статью закончу, размер архива - 1 Mb.
