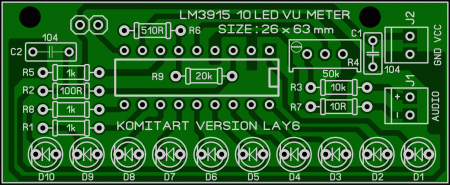

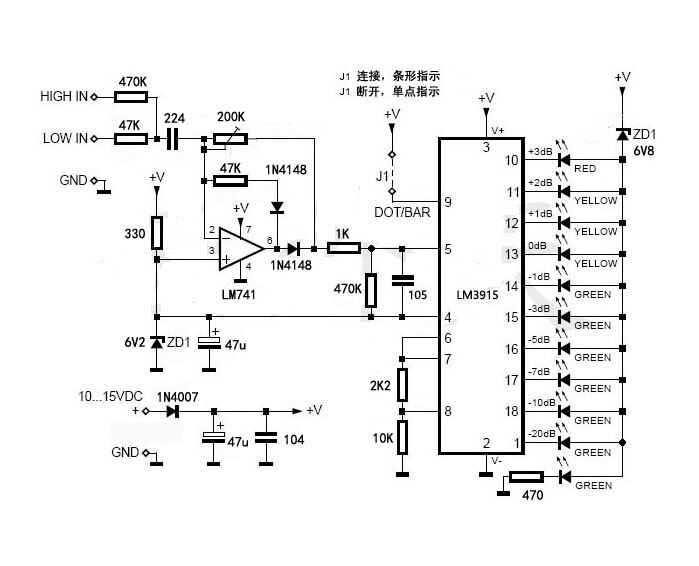

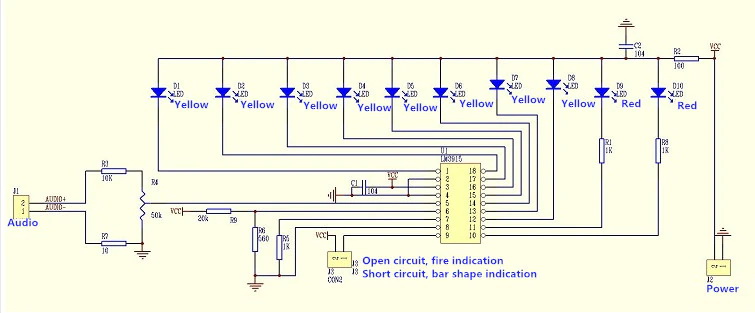

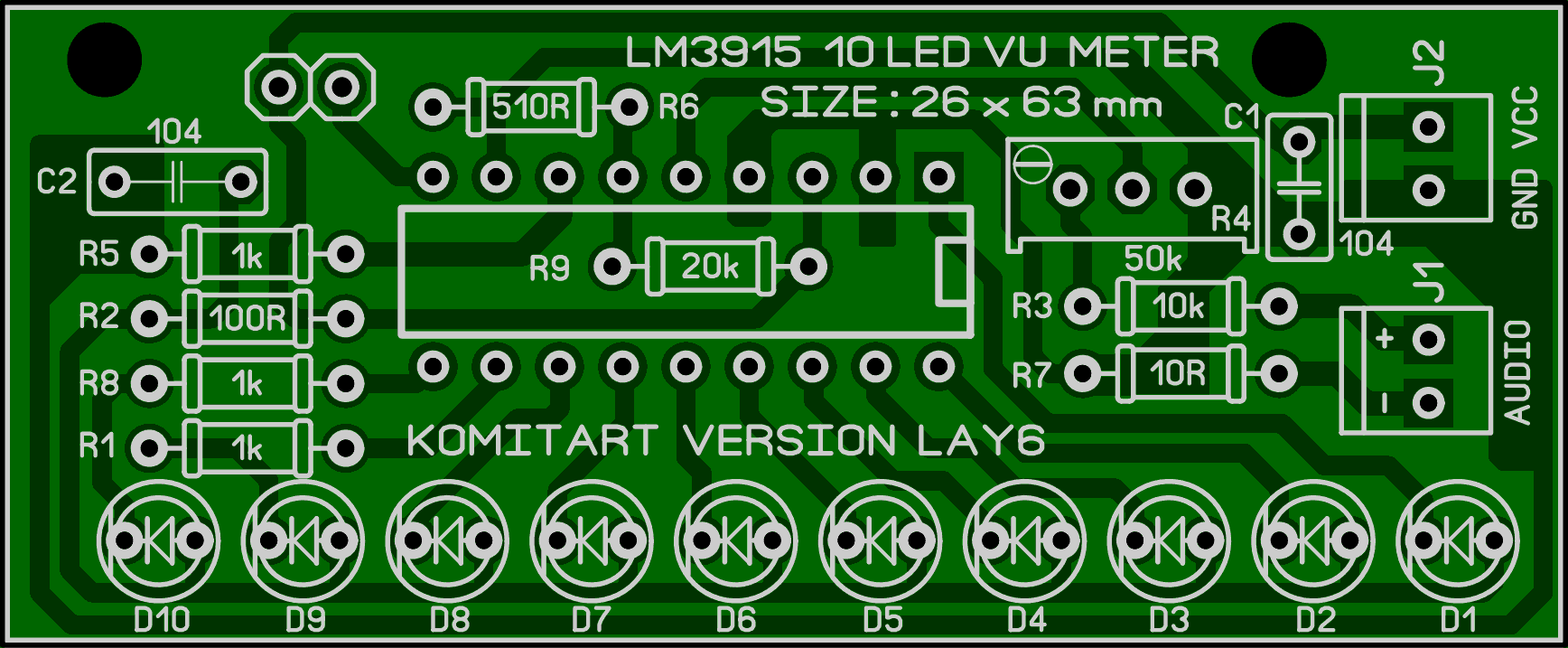

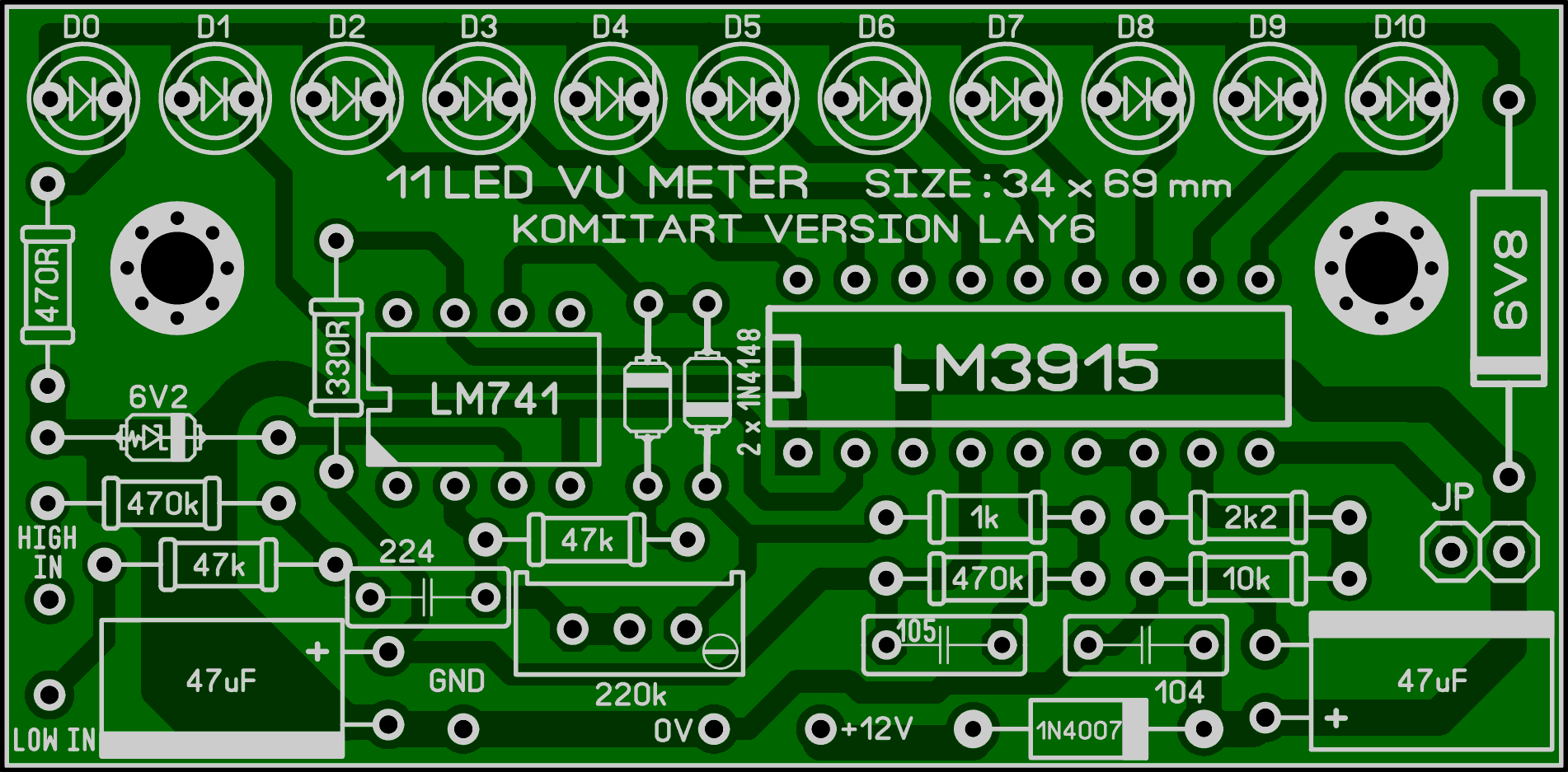

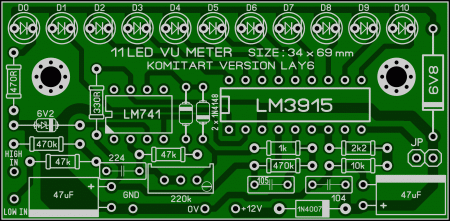

LM3915 AUDIO LEVEL INDIKATOR KIT.  Приветствую, друзья. Алиэкспресс подкинул материал для статьи в виде KIT набора для самостоятельной сборки индикатора уровня сигнала на микросхеме LM3915 и десяти светодиодах. Напряжение питания 9...12V DC. Размер платы LAY6 у меня получился 26 x 63 mm, ну почти копия оригинальной заводской платы. Принципиальная схема взята из описания лота:  Особо тут объяснять нечего, плата односторонняя, цвета светодиодов выбирайте на своё усмотрение, внешний вид лейки на следующей картинке:  Список элементов схемы индикатора: - Микросхема LM3915 - 1 шт. - Панелька 18 Pin для микросхемы - 1 шт. - Светодиод красный 5 mm - 2 шт. - Светодиод желтый 5 mm - 8 шт. - Конденсатор 100nF (104) керамика - 2 шт. - Резисторы R1, R5, R8 - 1k / 0,25W - 3 шт. - Резистор R2 - 100R / 0,25W - 1 шт. - Резистор R3 - 10k / 0,25W - 1 шт. - R4 - Подстроечный многооборотный резистор 3296 50k - 1 шт. - Резистор R6 - 510R / 0,25W - 1 шт. - Резистор R7 - 10R / 0,25W - 1 шт. - Резистор R9 - 20k / 0,25W - 1 шт. Прочитал отзывы, народ пишет, что всё нормально работает, но один из купивших данный конструктор написал, что не плохо было бы иметь на плате какой-нибудь предварительный для усиления входного сигнала. Глянул я соседние лоты и таковой сразу нашелся. С платой этого варианта пришлось малость разбираться по причине мутно отснятой фотографии стороны дорожек, благо в описании имелась нормально читабельная принципиальная схема. Плату я нарисовал в уже имеющемся файле LAY6 во второй вкладке, вкладки подписаны. В общем, не стал я дробить весь этот материал на две отдельные статьи, поэтому оформлю оба варианта разом. Входная чувствительность: - LOW IN - Низкий вход: 150 мВ до 6 В rms (47K) - HIGH IN - Высокий ток на входе: 1,5 V постоянного тока до 60V rms (470K) Схема второго варианта индикатора ниже:  В этом варианте индикатор содержит 11 светодиодов, первый (D0) загорается сразу после включения питания устройства. Размер платы 34 x 69 mm. Плата односторонняя, электролитические конденсаторы 47uF располагаются лёжа. Лейка второго варианта индикатора выглядит так:  Список элементов схемы второго варианта индикатора: - LM741 - 1 шт. - LM3915 - 1 шт. - 1N4007 - 1 шт. - 1N4148 - 2 шт. - Стабилитрон 6V2 - 1 шт. - Стабилитрон 6V8 - 1 шт. - Светодиоды 5 mm - 11 шт. - Резистор 470k / 0,25W - 2 шт. - Резистор 47k / 0,25W - 2 шт. - Резистор 330R / 0,25W - 1 шт. - Резистор 1k / 0,25W - 1 шт. - Резистор 2k2 / 0,25W - 1 шт. - Резистор 10k / 0,25W - 1 шт. - Резистор 470R / 0,25W - 1 шт. - Подстроечный многооборотный резистор 3296 220k - 1 шт. - Конденсатор 220nF (224) - 1 шт. - Конденсатор 47uF/25V - 2 шт. - Конденсатор 100nF (104) - 1 шт. - Конденсатор 1uF (105) - 1 шт. Удачного повторения. Размер архива - 1,5 Mb.
