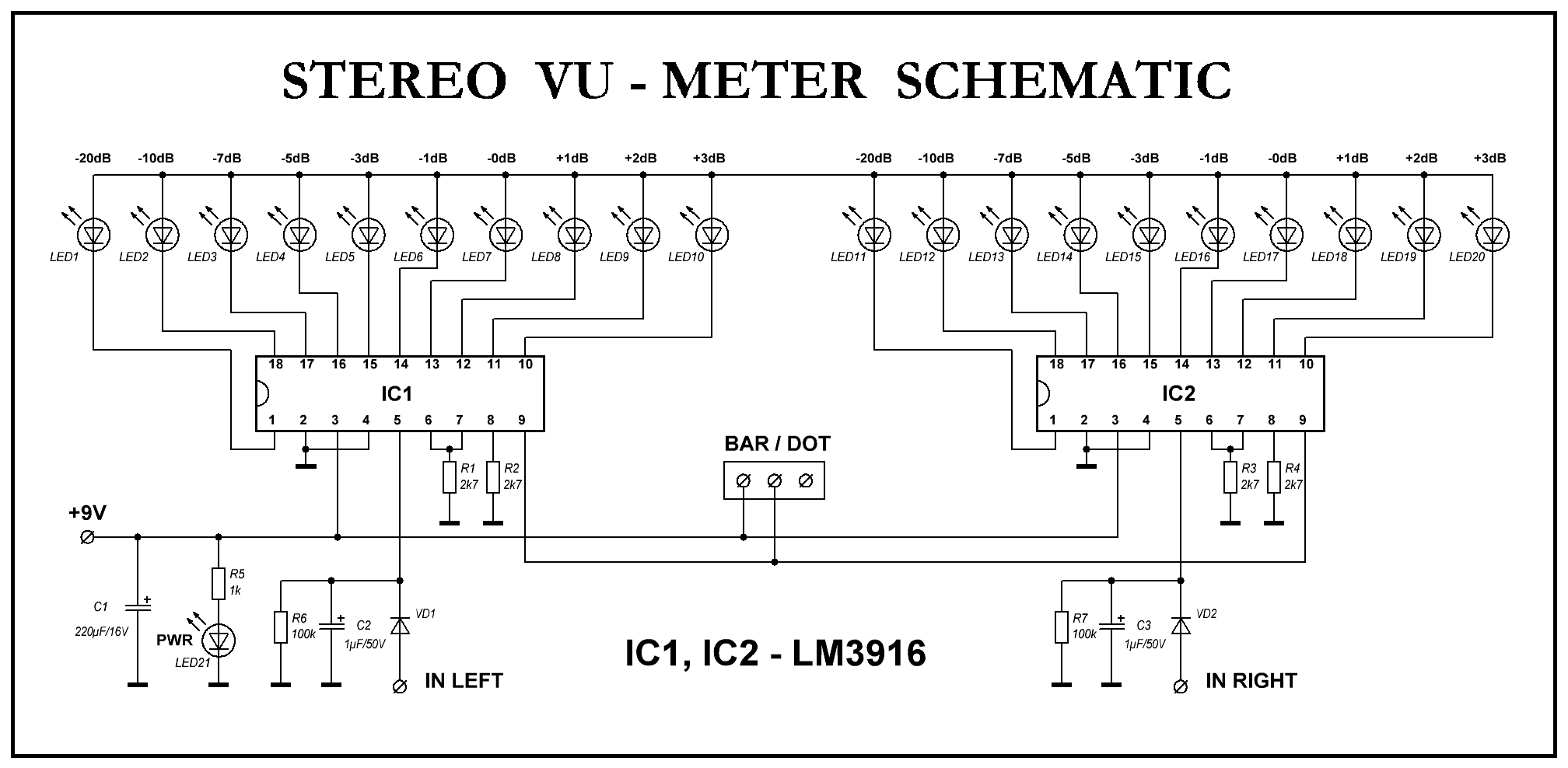

LM3916 Stereo VU meter -20 +3dB Log.  Приветствую, друзья. На сей раз у нас двухканальный логарифмический индикатор уровня сигнала -20...+3dB, реализованный на двух микросхемах LM3916, перемычкой Dot/Bar выбирается режим работы индикатора полоса/точка. Даташит на эту микросхему найдете в архиве. Особо много писать нечего, всё просто, особенностей схема не имеет, расположение светодиодов на шкале я повзаимствовал с одной из двухсторонних плат индикатора с Алиэкспресс, но плату я сделал меньше по высоте, и теперь она односторонняя, разводка дорожек и макросы свои. Принципиальную схему снял с платы оригинала:  Плата к этому проекту как я уже написал выше односторонняя, размер 99 x 44 mm. Внешний вид формата LAY6 показан ниже:  Список элементов схемы Stereo VU meter -20 +3dB Log: - IC1, IC2 - LM3916 - 2 шт. - Панелька DIP 18 Pin (опционально) - 2 шт. - Диод 1N4004 или 1N4007 - 2 шт. - светодиод 3 мм (20 светодиод для шкалы + 1 светодиод PWR) - 21 шт. - Резистор 2,7kΩ - 4 шт. - Резистор 100kΩ - 2 шт. - Резистор 1kΩ - 1 шт. - Конденсатор электролитический 1uF / 25...50V - 2 шт. - Конденсатор электролитический 220uF / 16V - 1 шт. - перемычка 3 Pin 2,54 mm для переключения режимов DOT/BAR - 1 шт. Удачного повторения. Размер архива - 2,6 Mb.
