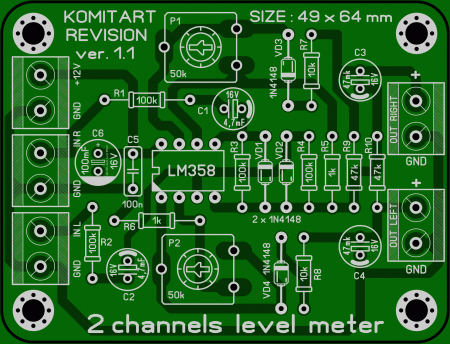

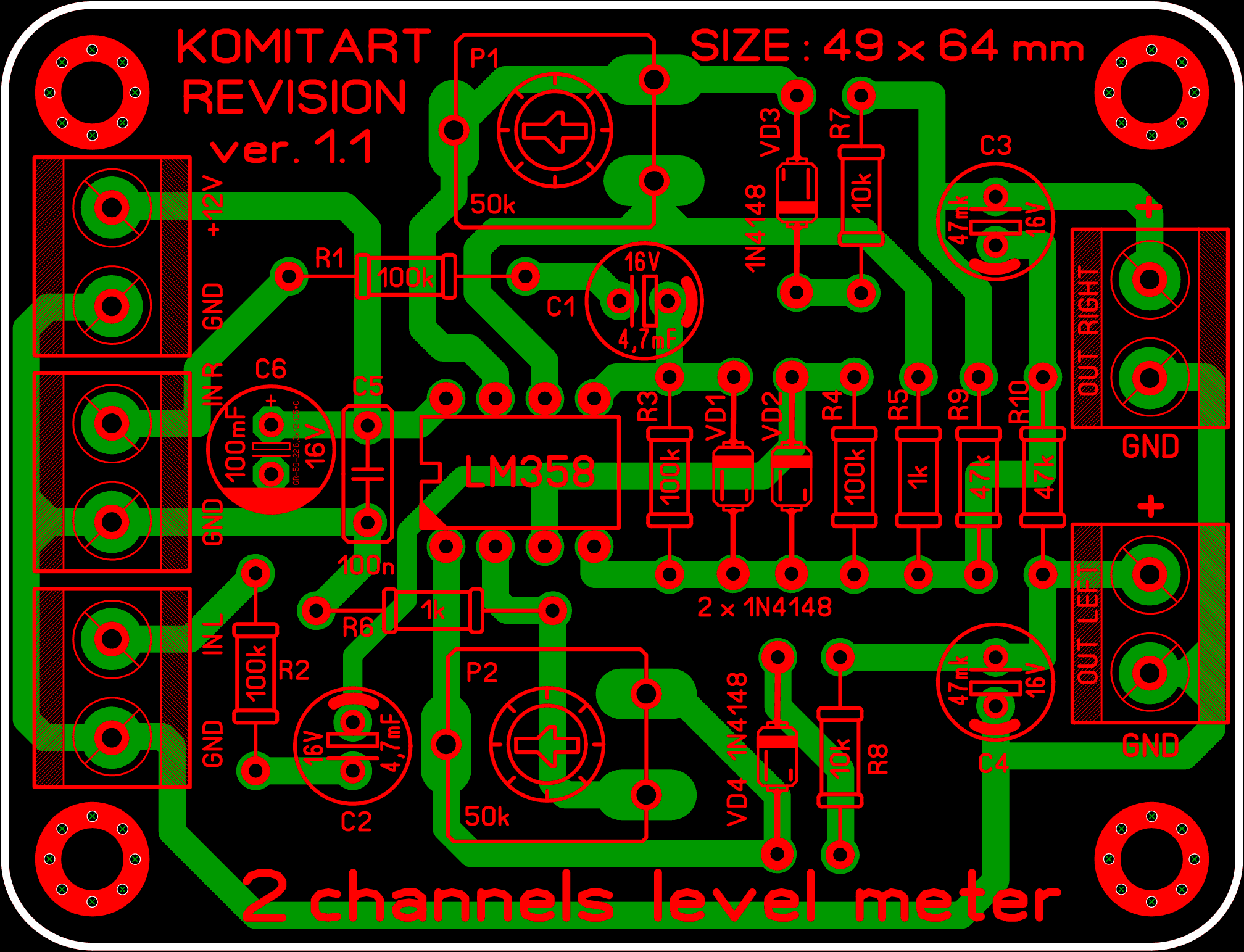

Всем привет. Сегодня делюсь с вами проектом двухканального измерителя уровня сигнала, реализованного на микросхеме LM358. Работает схема со стрелочными индикаторами. Принципиальная схема ниже: Далее представлены 2 варианта печатных плат в формате LAY6. В первом варианте схема питается от источника с выходным напряжением 12V DC, во втором на плату подается переменка 12...15V AC. И так, по порядку: Второй вариант платы: Микросхемы: - OP1 - LM358 - 1 шт. - IC1 - LM7812 - 1 шт. Диоды: - D1, D2, D3, D4 - 1N4148 - 4 шт. - D5, D6, D7, D8 - 1N4007 - 4 шт. Резисторы: - R1, R2, R3, R4 - 100k - 4 шт. - R5, R6 - 1k - 2 шт. - R7, R8 - 10k - 2 шт. - R9, R10 - 47k - 2 шт. Конденсаторы: - C1, C2 - 4,7mF/16V - 2 шт. - C3, C4 - 47mF/16V - 2 шт. - C5, C7 - 100n - 2 шт. - C6 - 220mF/25V - 1 шт. - C8 - 100mF/16V - 1 шт. Размер архива 2 channels Level meter LM358 Project - 2,3 Mb.
