20-02-2018, 05:46

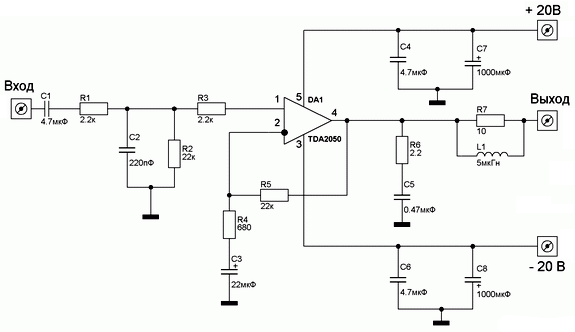

Усилитель на TDA2050 MONO.  По просьбе наших читателей сделал пару леек для сборки усилителя на микросхеме TDA2050. При создании первого варианта платы за основу взял разводку Линкора, судя по информации с форумов этот вариант неоднократно повторялся многими радиолюбителями. За основу второго варианта взял разводку платы с сайта te1 (com.br). Принципиальные схемы этих двух вариантов немного отличаются, поэтому рассмотрим их по порядку. Схема для платы Линкоровского варианта:  Обращаю внимание, питание двуполярное. Лейка выглядит так:   Плата изготавливается на одностороннем фольгированном стеклотекстолите, размер – 40 x 46 mm. Список элементов для этого варианта схемы: Микросхемы: ● TDA2050 – 1 шт. Резисторы: ● 2k2/0,25W – 2 шт. ● 22k/0,25W – 2 шт. ● 680R/0,25W – 1 шт. ● 2R2/1W – 1 шт. ● 10R/1W – 1 шт. Конденсаторы: ● 2,2mF пленка – 1 шт. ● 220p (221) – керамика – 1 шт. ● 100n (104) – 1 шт. ● 470n (474) – 1 шт. ● 470mF/35V электролит – 2 шт. ● 22mF/35V электролит – 1 шт. Остальное: ● Выходная катушка намотана на резистор 10R/1W проводом 0,8 мм 12…15 витков, или на оправку диаметром 7…8 мм. ● Разъем 2 Pin (5 mm) – 2 шт. ● Разъем 3 Pin (5 mm) – 1 шт. Второй вариант имеет однополярное питание (по сути схема из datasheet), принципиальная схема ниже:  Еще одна разница с первым вариантом в установленном на плату регуляторе громкости. Лейка выглядит так:   Плата изготавливается на одностороннем фольгированном стеклотекстолите, размер – 36 x 52 mm. Список элементов схемы усилителя с однополярным питанием: Микросхемы: ● TDA2050 – 1 шт. Резисторы: ● 2R2/1W – 1 шт. ● 22k/0,25W – 4 шт. ● 680R/0,25W – 1 шт. ● Переменный резистор B47k – 1 шт. Конденсаторы: ● 1000mF/25V электролит – 2 шт. ● 100mF/25…35V электролит – 1 шт. ● 22mF/25V электролит – 1 шт. ● 2,2mF/25V электролит – 1 шт. ● 100n (104) – 1 шт. ● 470n (474) – 1 шт. Остальное: ● Разъем 2 Pin (5 mm) – 2 шт. ● Разъем 3 Pin (5 mm) – 1 шт. Напряжение питания – смотрите datasheet – есть в архиве. Размер архива с материалами по усилителю на TDA2050 MONO – 0,9 Mb.
