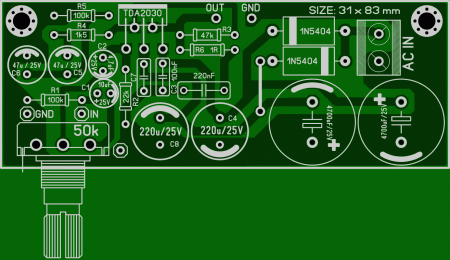

Усилитель на TDA2030 схема + LAY6.  В этой статье я решил объединить материал по сборке монофонического и стереофонического вариантов усилителя на микросхемах TDA2030, исходниками послужили схемы с сайта Construyasuvideorockola (com). Принципиальная схема одного канала усилителя показана на рисунке ниже:  Принципиальная схема блока питания:  Технические характеристики в статье приводить думаю не стоит, микросхема TDA2030 довольно избитая, и наверняка всем известная, поэтому перейду сразу к печатным платам. При создании лейки изначально думал нарисовать плату один в один как в оригинале, но потом все-таки решил внести некоторые изменения в ее конфигурацию (расположение элементов). Оригиналы плат для моно- и стерео-вариантов вы найдете в архиве, ну а лейка моно стала выглядеть так:   Размер платы моно-варианта 31 х 83 mm. Фольгированный стеклотекстолит односторонний. Лейка платы стерео-варианта тоже претерпела небольшие изменения в плане разъемов, конфигурация элементов практически осталась без изменений, выглядит так:   Размер платы стерео-варианта 93 х 90 mm. Фольгированный стеклотекстолит односторонний. Список элементов схемы усилителя для стерео-версии: Микросхемы: ● TDA 2030 – 2 шт. Резисторы: ● 1R/0,5W – 2 шт. ● 47K/0,25W – 2 шт. ● 100K/0,25W – 4 шт. ● 1K5/0,25W – 3 шт. ● 22K/0,25W – 2 шт. ● Сдвоенный потенциометр 50K – 1 шт. Конденсаторы: ● 4700 mF /16v – 2 шт. ● 47 mF /16v – 4 шт. ● 100 mF /16v – 4 шт. ● 4.7 mF /16v – 2 шт. ● 10 mF /16v – 2 шт. ● 0.22 mF (224) /100v (пленка) – 2 шт. ● 0.1 mF (104) /50v (керамика) – 4 шт. Остальное: ● Диод 1N5404 или аналогичный – 2 шт. ● Светодиод 5 mm – 1 шт. ● Трансформатор: вторичная обмотка на 12V AC на 4 Ампера – 1 шт. ● Входные разъемы можно поставить типа RCA (двойной) – 1 шт. ● Остальные разъемы которые на плате на ваше усмотрение. ● Радиаторы для TDA2030 – 2 шт. ● Терминал для подключения акустики – 1 шт. В архиве найдете исходники в формате PDF, схемы и лейки печатных плат. Размер архива – 0,9 Mb.
