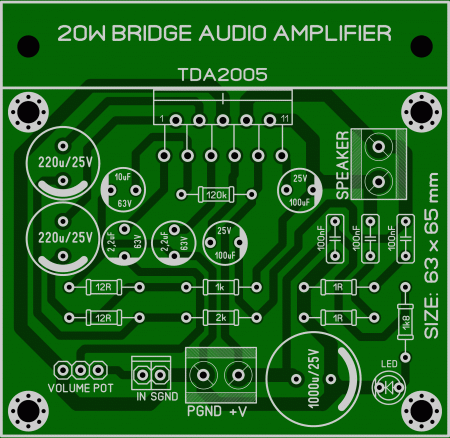

Мостовой усилитель 20W на TDA2005.  Ниже рассмотрен проект мостового усилителя мощностью 20W на нагрузку 4 Ома от производителя KEALAB, реализованного на микросхеме TDA2005. Принципиальная схема:  Описывать работу усилителя, наверно, нет смысла, микросхема довольно избитая на просторах радиолюбительства, поэтому перейдем к печатной плате устройства. В исходном варианте одна из дорожек обвязки TDA2005 проведена между ножками микросхемы, она очень тонкая, и дабы избавиться от этого, пришлось изменить ориентацию электролитического конденсатора C7 на плате, в остальном все аналогично проекта. Плата в формате LAY6 показана ниже:   Фольгированный стеклотекстолит для изготовления платы – односторонний, размер 63 х 65 mm. Список элементов схемы 20W BRIDGE AUDIO AMPLIFIER: Микросхемы: • U1 – TDA2005 – 1 шт. Резисторы: • R1 – 120k – 1 шт. • R2 – 1k – 1 шт. • R3, R6 – 1R – 2 шт. • R4 – 2k – 1 шт. • R5, R7 – 12R – 2 шт. • R8 – 1k8 – 1 шт. Конденсаторы: • C1 – 10mF/63V – 1 шт. • C2, C5, C9 – 100nF – 3 шт. • C3, C7 - 100mF/25V – 2 шт. • C4, C8 – 2,2mF/63V – 2 шт. • C6, C10 - 220mF/25V – 2 шт. • C11 – 1000mF/25V – 1 шт. Остальное: • D1 – красный светодиод 5mm – 1 шт. • P1 – переменный резистор 10k – 1 шт. • Радиатор для U1 – HS03065 – 1 шт. • Разъем 2 Pin 5mm – 2 шт. (выход, питание) • Разъем 3 Pin 2,54mm – 1 шт. (подключение регулятора громкости) • Разъем 2 Pin 2,54mm – 1 шт. (вход) Усилитель 20W BRIDGE AUDIO AMPLIFIER with TDA2005 в сборе выглядит так:  Размер архива с материалами проекта усилителя - 0,4 Mb.
